Komplettfeld 1ZP,univ.Z,H 900mm,1-feld,Ausf.:OVAG-,ÜWAG-,NRM-,M-hessen-Netze ZH24J7
EAN
3250617684682
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Laut VDE-AR-N 4101:2015-09 dürfen nur noch die Schrankhöhen 1100/1400 mm eingesetzt werden. Ersatzartikel: ZH34J7
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe900 mm
-
Breite250 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Werkstoff
-
RAL Nummer9010
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl der Leerplätze0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Felder1
-
Anzahl Zählerfeld (Einbausatz)1
Netzform
-
NetzformTN-S
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
Architektur
-
Polanzahl5
Konnektivität
-
AnschlussartSammelschiene
Downloads
-

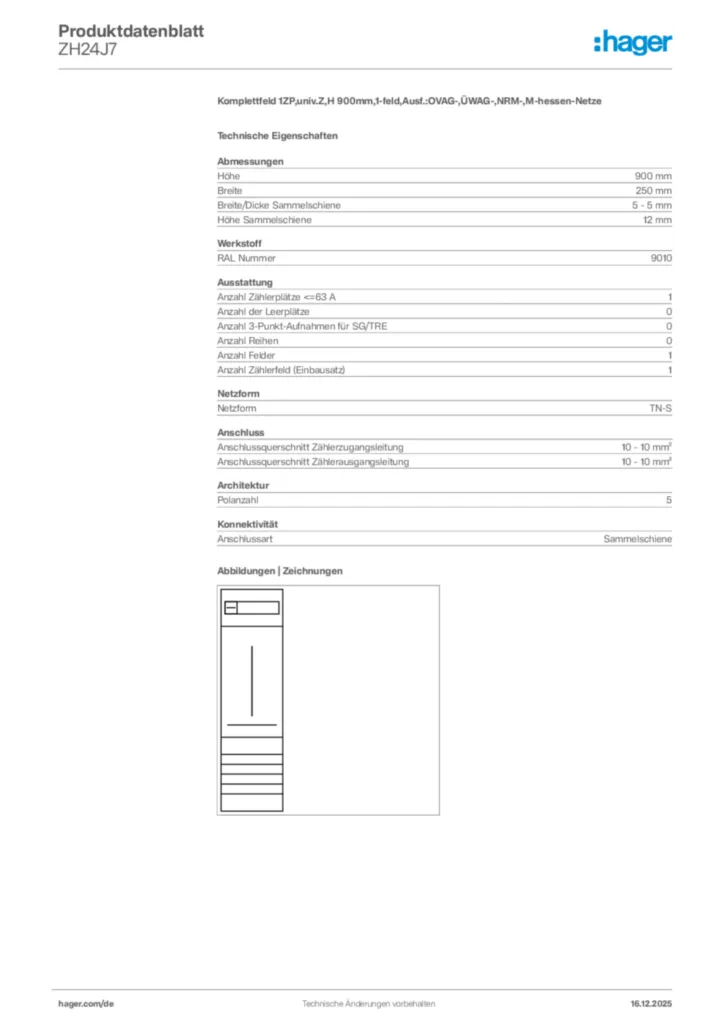

Produktdatenblatt
Hager Produktdatenblatt ZH24J7
Komplettfeld 1ZP,univ.Z,H 900mm,1-feld,Ausf.:OVAG-,ÜWAG-,NRM-,M-hessen-Netze
PDF -
Bedienungsanleitung
Montageanleitung für ZBxx, ZExx, ZHxx, ZKxx, ZLxx, ZMxx, ZSxx, ZUxx, ZZxx - Schränke, Komplettfelder, Einbausätze, Verteilerfeld, Haubentürme (Stand: 07.2011)
Anpassung univers N/Z
PDF2,49 MB -
Tipps
Hager Tipp 44
Die aktuelle VDE-AR-N 4100:2019-04 (23DE0112)
PDF12,81 MB
