Komplettschrank,univ.Z,1 ZP,SG,3-P.,APZ,zRfZ,VT4,1100x550x205 mm,16 mm²,ESA,IP44 ZB332U16LS
Der Zähler-Komplettschrank bietet einen Zählerplatz und einer 3-Punkt-APZ. Geeignet für Aufputz-Montage, verfügt er über die Maße 1100x550x205mm und eine Kabelquerschnittskapazität von 16 mm². Der Schrank ist nach IP Standard 44 klassifiziert und enthält einen Einspeseadapter (ESA). Ideal für den Einsatz in rauen Umgebungen, bietet der Schrank Schutz und Funktionalität in einem.
EAN
3250610004371
Marke
Hager
VPE
1 Stück
Preisgruppe
H014
Passende Tools
Preis
2.823,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Abmessungen
-
Höhe1100 mm
-
Breite800 mm
-
Tiefe205 mm
-
Breite/Dicke Sammelschiene5 - 5 mm
-
Höhe Sammelschiene12 mm
Ausstattung
-
Anzahl Felder3
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze0
-
Anzahl Zählerfeld (Einbausatz)1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE1
-
Anzahl Reihen4
-
Multimedia Feld BereichOhne
-
Ausstattung MultimediafeldLeer
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-C-S
Kapazität
-
Anzahl Verteilerfeld1
Anschluss
-
Art der SammelschieneneinspeiseklemmeESA 5-polig 1 - 25 mm²
-
Anschlussquerschnitt Zählerzugangsleitung16 - 16 mm²
-
Anschlussquerschnitt Zählerausgangsleitung16 - 16 mm²
-
Anordnung PE/N-Klemme im VerteilerfeldHorizontal
-
Anschluss-/SteckertypSammelschiene
Architektur
-
Polanzahl5
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

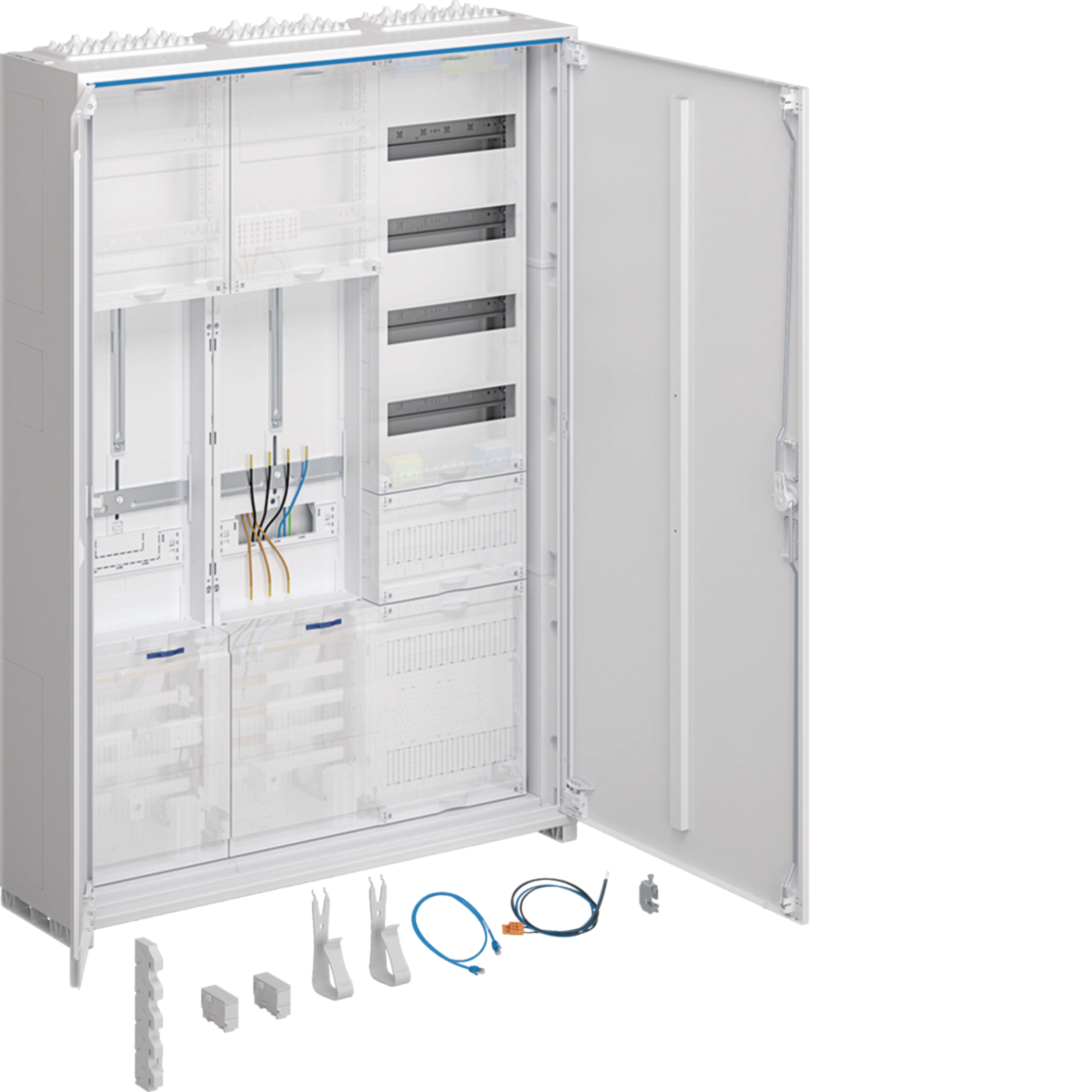

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZB332U16LS
-

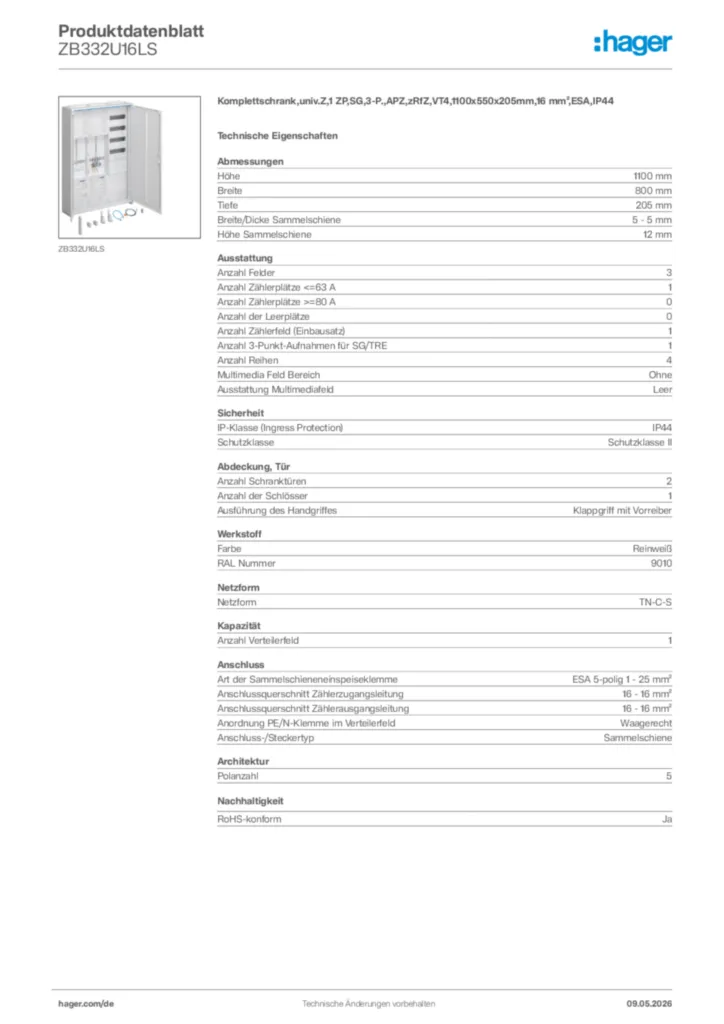

Produktdatenblatt
Hager Produktdatenblatt ZB332U16LS
Komplettschrank,univ.Z,1 ZP,SG,3-P.,APZ,zRfZ,VT4,1100x550x205mm,16 mm²,ESA,IP44
PDF -
Montageanleitung
Montageleitung univers Z Innenausbau
Montageanleitung International 2022-11-23
PDF15,39 MB -
Tools
Zählerplatz-Konfigurator ZPlan
Planen Sie Ihre Verteilungen einfach und normgerecht mit ZPlan.
URL -
Konformitätserklärung
Konformitätserklärung de-DE, en-GB 2025-08-12
PDF444,52 kB
