Komplettschrank,univers Z,1 Zählerplatz,3P.,ZSK-STS,H=950mm,3-feldig ZB235WL16N
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Preis auf Anfrage
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Laut VDE-AR-N 4101:2015-09 dürfen nur noch die Schrankhöhen 1100/1400 mm eingesetzt werden.
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe950 mm
-
Breite800 mm
-
Tiefe205 mm
Ausstattung
-
Anzahl Felder3
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze1
-
Anzahl Zählerfeld (Einbausatz)2
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren2
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld0
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anordnung PE/N-Klemme im VerteilerfeldWaagerecht
-
Anschluss-/SteckertypSammelschiene, Klemme
Architektur
-
Polanzahl5
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZB235WL16N
-

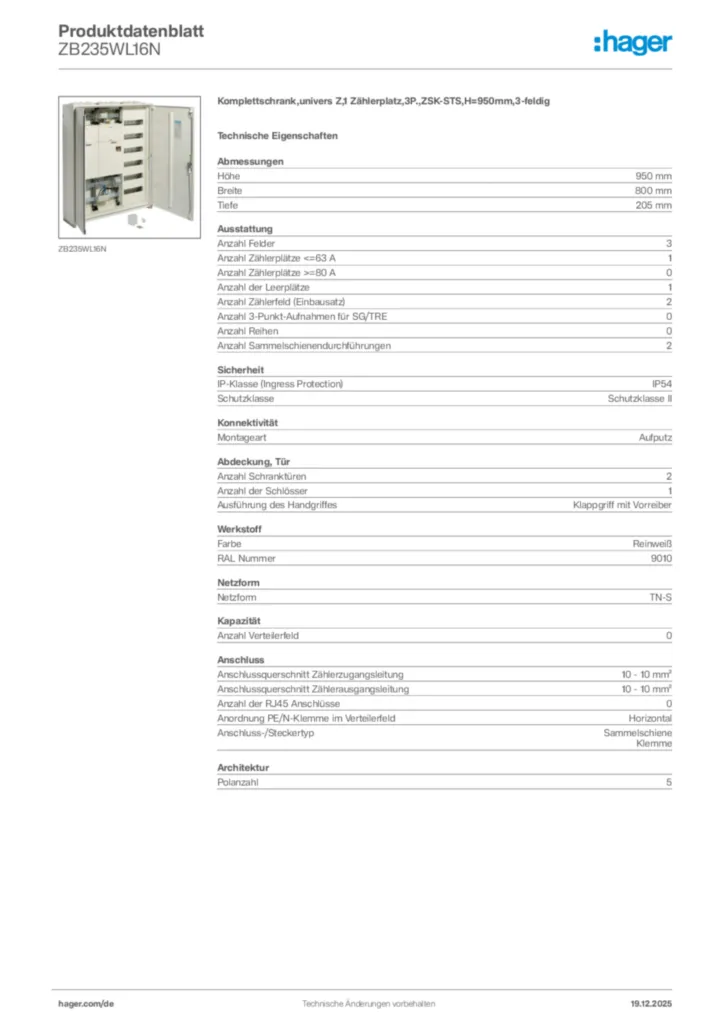

Produktdatenblatt
Hager Produktdatenblatt ZB235WL16N
Komplettschrank,univers Z,1 Zählerplatz,3P.,ZSK-STS,H=950mm,3-feldig
PDF -
Montageanleitung
MA uni. - f. FZ426L, FZ426R
Verschlussplatte univers
PDF311,73 kB
Montageanleitung für FZ4xx, ZBxx - Schränke, Zubehör
Montageanleitung International 2009-12-16
PDF632,98 kB
Montageanleitung für FZxx, ZBxx - Schränke, Blendrahmen (Stand: 11.2011)
Blendrahmen mit Putzausgleichsstücken, 1 bis 5 feldig, Höhen: 500 bis 1400 mm
PDF4,45 MB
Montageanleitung für FZxx, ZBxx - Schränke, Türen, Zubehör (Stand: 09.2013)
FZ83xN, FZ84xN - Schubstangen
PDF2,01 MB -
