Komplettschrank,univers Z,1 Zählerplatz,3P.,ZSK-STS,H=950mm,2-feldig ZB225WL12N
EAN
3250617625494
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Laut VDE-AR-N 4101:2015-09 dürfen nur noch die Schrankhöhen 1100/1400 mm eingesetzt werden.
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör/Ersatzteile für elektrische Sicherungen/Sicherungshalter 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Höhe950 mm
-
Breite550 mm
-
Tiefe205 mm
Ausstattung
-
Anzahl Felder2
-
Anzahl Zählerplätze <=63 A1
-
Anzahl Zählerplätze >=80 A0
-
Anzahl der Leerplätze1
-
Anzahl Zählerfeld (Einbausatz)2
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
-
Anzahl Reihen0
-
Anzahl Sammelschienendurchführungen2
Sicherheit
-
IP-Klasse (Ingress Protection)IP54
-
SchutzklasseSchutzklasse II
Konnektivität
-
MontageartAufputz
Abdeckung, Tür
-
Anzahl Schranktüren1
-
Anzahl der Schlösser1
-
Ausführung des HandgriffesKlappgriff mit Vorreiber
Werkstoff
-
FarbeReinweiß
-
RAL Nummer9010
Netzform
-
NetzformTN-S
Kapazität
-
Anzahl Verteilerfeld0
Anschluss
-
Anschlussquerschnitt Zählerzugangsleitung10 - 10 mm²
-
Anschlussquerschnitt Zählerausgangsleitung10 - 10 mm²
-
Anzahl der RJ45 Anschlüsse0
-
Anschluss-/SteckertypSammelschiene, Klemme
Architektur
-
Polanzahl5
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

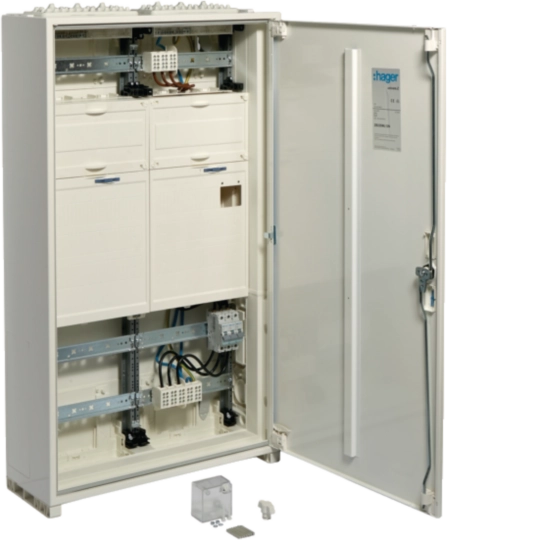

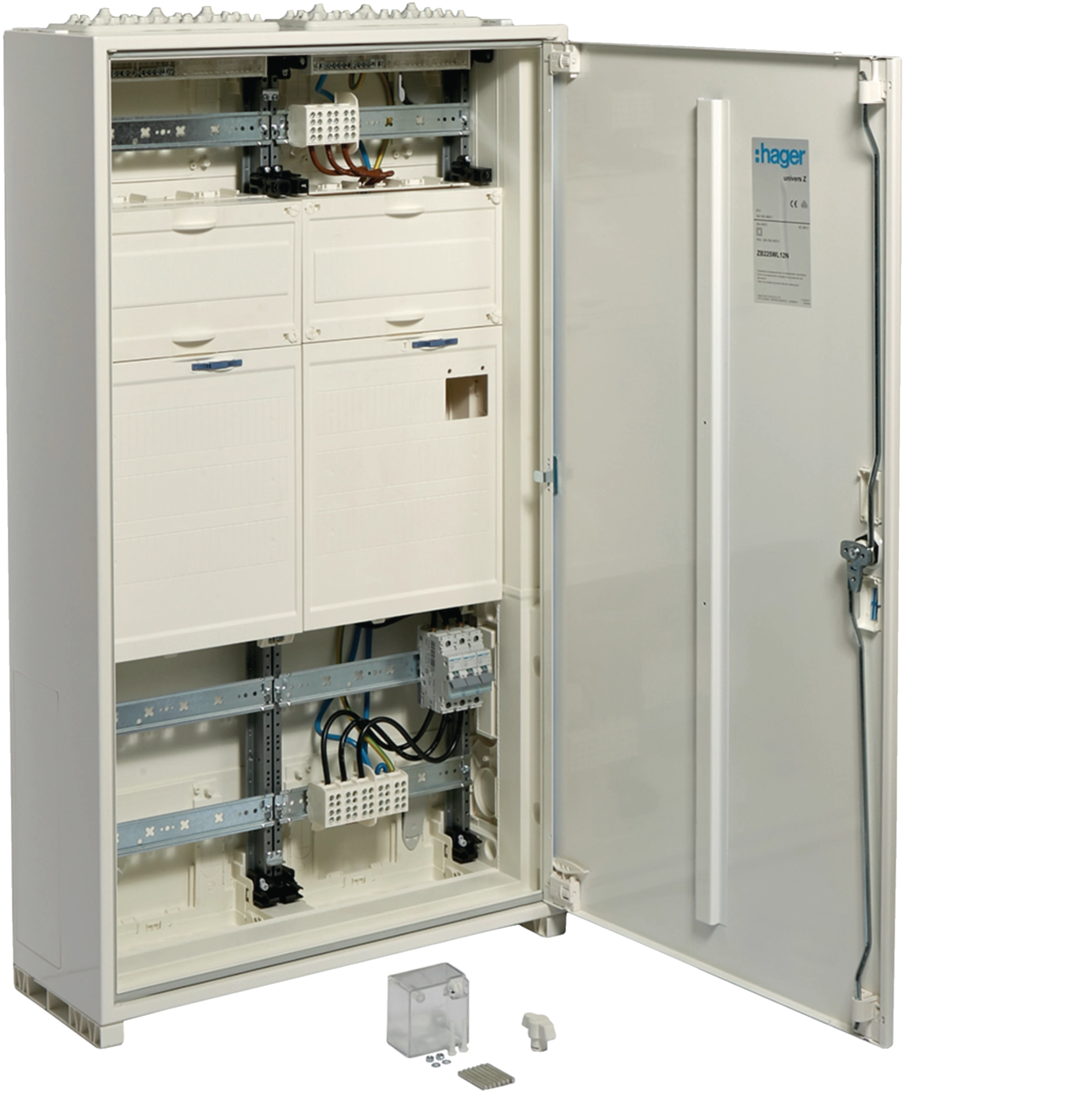

Produktbild ZB225WL12N
-
Produktdatenblatt

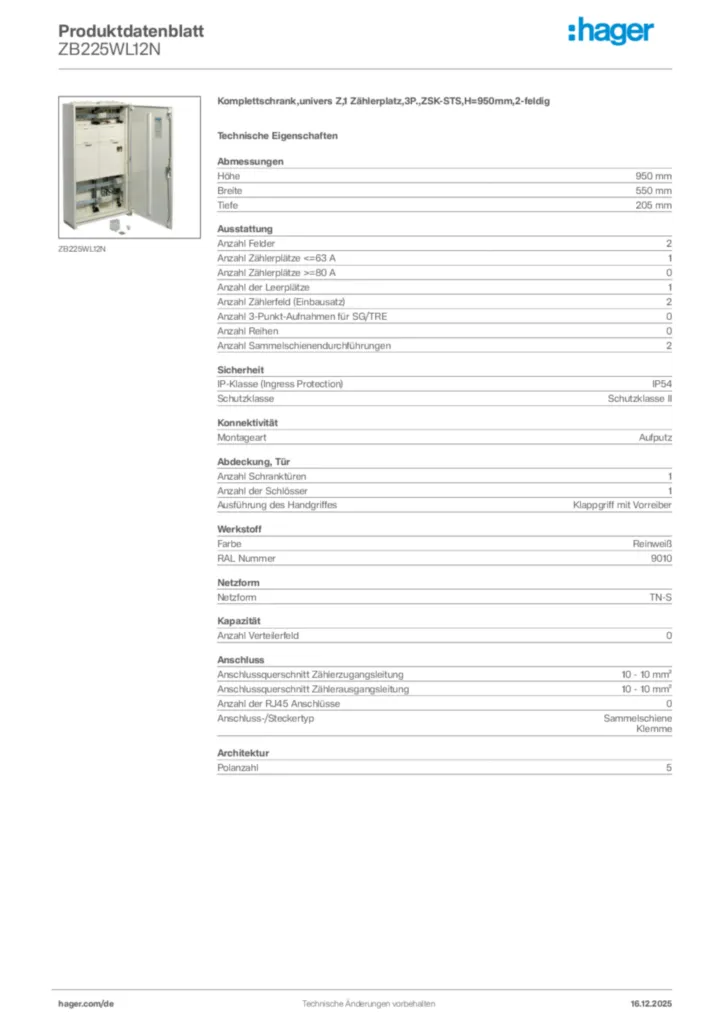

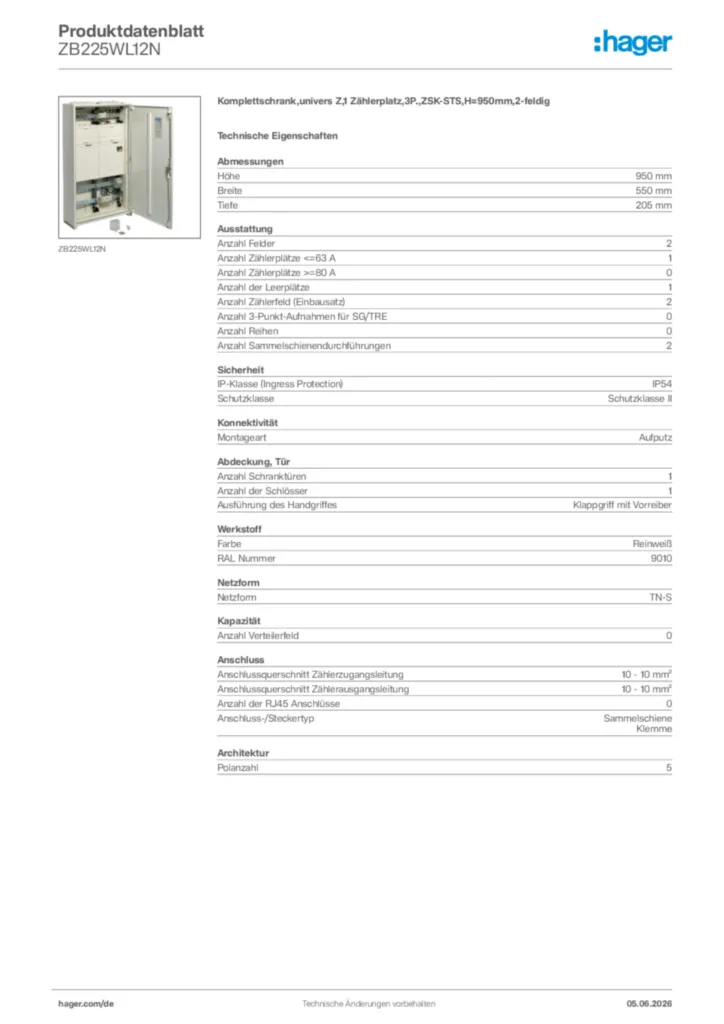

Hager Produktdatenblatt ZB225WL12N
