Wandler- und Messschrank, universN, bis 250 A, TN-S Netz, VDEW Landesgruppe ZAW132BH1
EAN
3250611072003
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Sammelschiene 1 Produkte verfügbar
Optionales Zubehör
-
UM40V2
Cu-Schienen, univers, Wandlerlasche 40x10x160mm, verzinnt
307,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1355 mm
-
Breite1110 mm
-
Tiefe315 mm
Ausstattung
-
Anzahl Zählerplätze <=63 A1
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE1
Installation, Montage
-
Montage aufAufputz
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffGlasfaserverstärkter Kunststoff
Elektrischer Strom
-
Nennstrom200 A
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

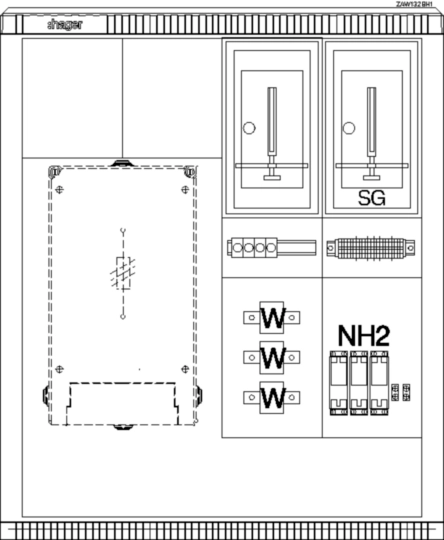

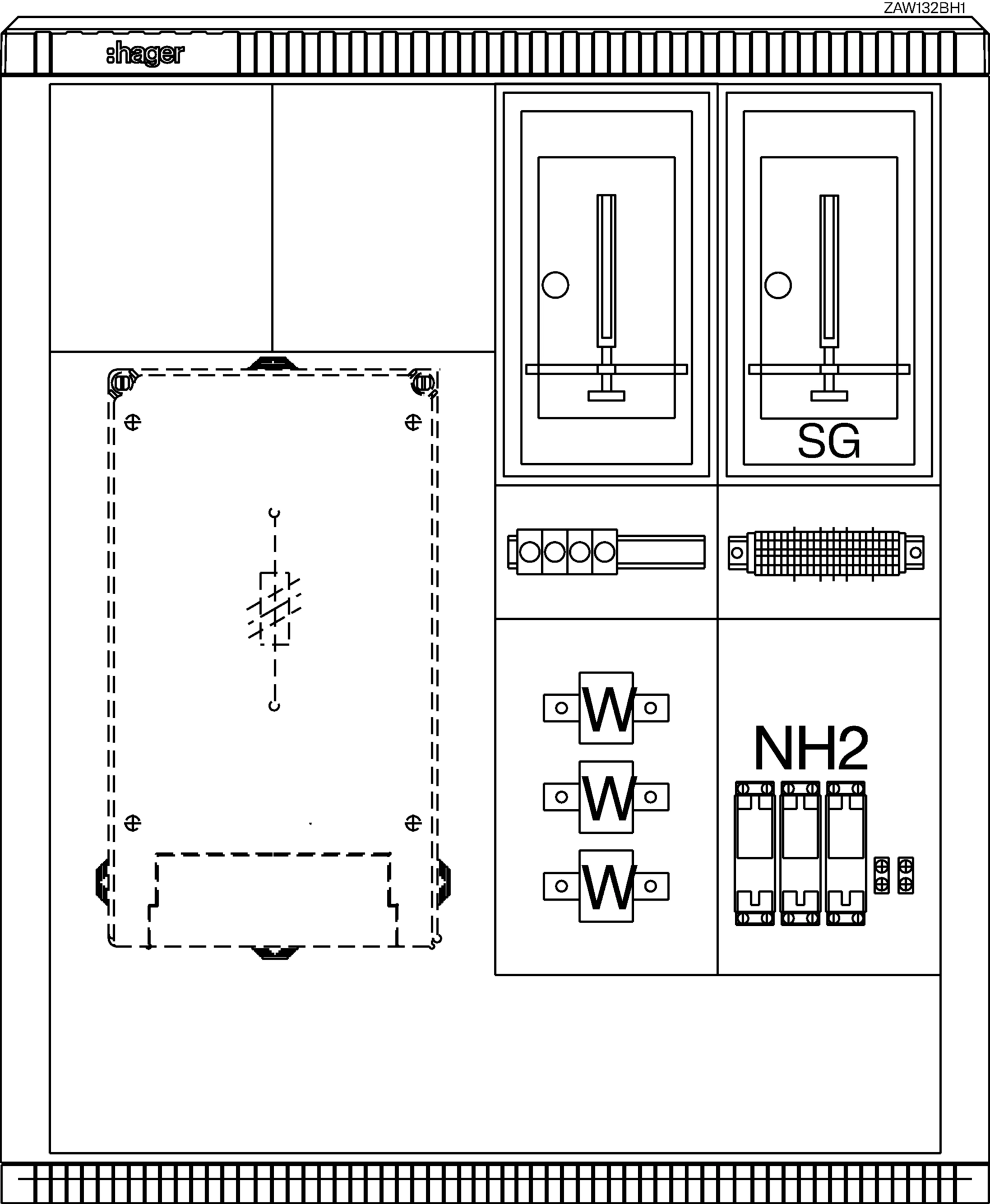

Produktbild ZAW132BH1
-
Produktdatenblatt

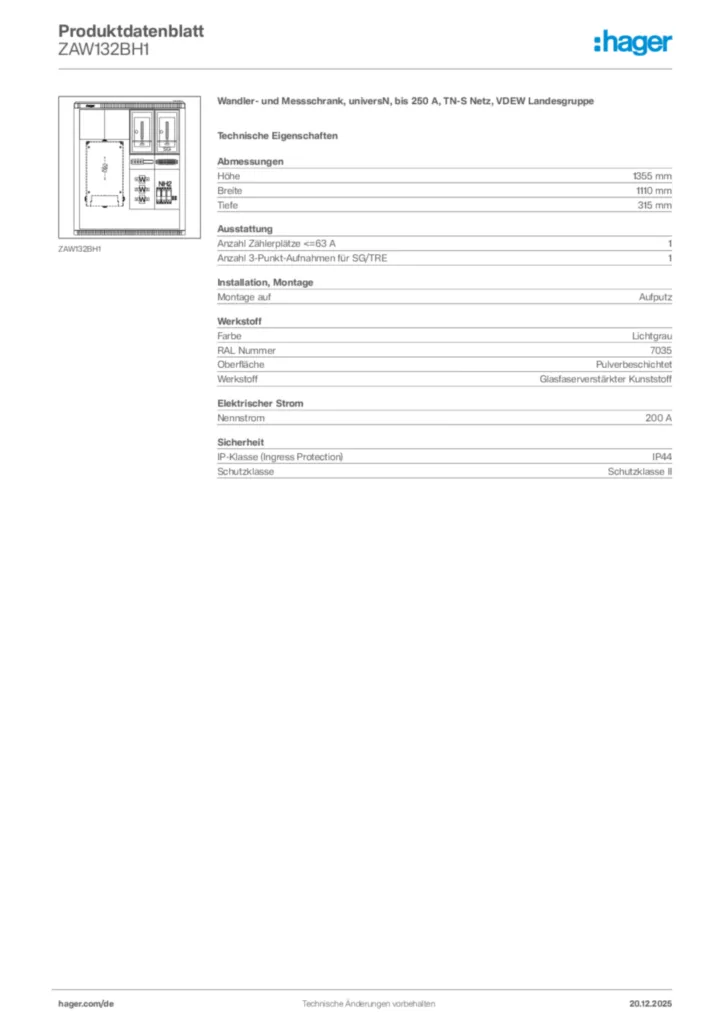

Hager Produktdatenblatt ZAW132BH1
Wandler- und Messschrank, universN, bis 250 A, TN-S Netz, VDEW Landesgruppe
PDF -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97,85 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2,48 MB
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB
Mehr Downloads
Ausschreibungstext
Wandler- und Messschrank, universN, bis 250 A, TN-S Netz, VDEW Landesgruppe
Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN VDE 0603-1 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein Bodenrost ist empfohlen. Rücksprache mit VNB.
Höhe: 1355 mm
Breite: 1110 mm
Tiefe: 315 mm
Anzahl Zählerplätze <=63 A: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
Montage auf: Aufputz
Farbe: Lichtgrau
RAL Nummer: 7035
Oberfläche: Pulverbeschichtet
Werkstoff: Glasfaserverstärkter Kunststoff
Nennstrom: 200 A
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Fabrikat : Hager oder gleichwertig
Artikel : ZAW132BH1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Bestückte Wandlerschrank nach DIN EN 61439, Schutzart IP 44, aus glasfaserverstärktes Polyester FS 833.5 nach DIN EN 14598 mit Recyclat. Wandlerschrank ist nach den aktuellen technischen Anschlussbedingungen des jeweiligen Energieversorgers bestückt und deckt die jeweiligen TAB-Anforderungen ab. Profiliertes Gehäuse im Rippendesign. Tür mit Öffnungswinkel 180 Grad bei freiem Stand und 90 Grad bei angereihten Gehäusen. Türen sind aushängbar, Türanschlag links oder rechts möglich. Schließung mit Schwenkhebel und Drei-Punkt-Basküleverschluss mit 1 bzw. 2 Profilhalbzylindern. Eingebauter Zylinder unten mit gleichschließender Serie. Ein zweiter Schließzylinder (z. B. aus VNB-Schließanlage) kann oben nach Entfernen des Vierkantverschlusses eingebaut werden. Wenn kein zweiter Profilhalbzylinder eingebaut wird, muss die zweite obere Öffnung mit einem Blindverschluss bestückt werden. Die Belüftung erfolgt über labyrinthartig ausgebildete Lüftungskanäle und ist durch Eindringen von Fremdkörpern stochersicher. Wandlerschränke sind gebaut nach technischer Richtlinie Anschlussschränke im Freien/Anschluss von ortsfesten Schalt- und Steuerschränken und Zähleranschlusssäulen an das Niederspannungsnetz des VNB. Der Einbau besteht aus schutzisolierten Zählerfeldern DIN VDE 0603-1 (Funktionsflachen) für Zähler und Tarifschaltgerät (TSG). Zählerplätze bzw. TSG-Platz sind vorgerichtet mit einer IP54 Abdeckung. Je nach Ausführung sind Leerplätze als Nachrüstfelder vorgesehen. Hinweis: Zähleranschlussschrank ist mit Eingrabsockel fest zu montieren. Ein Bodenrost ist empfohlen. Rücksprache mit VNB.
Höhe: 1355 mm
Breite: 1110 mm
Tiefe: 315 mm
Anzahl Zählerplätze <=63 A: 1
Anzahl 3-Punkt-Aufnahmen für SG/TRE: 1
Montage auf: Aufputz
Farbe: Lichtgrau
RAL Nummer: 7035
Oberfläche: Pulverbeschichtet
Werkstoff: Glasfaserverstärkter Kunststoff
Nennstrom: 200 A
IP-Klasse (Ingress Protection): IP44
Schutzklasse: Schutzklasse II
Fabrikat : Hager oder gleichwertig
Artikel : ZAW132BH1
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
