Wandler- und Messschrank, universN, bis 400 A, 1005 x 585 x 315 mm ZAW100AW9
EAN
3250611071853
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör 1 Produkte verfügbar -
Sammelschiene 1 Produkte verfügbar
Optionales Zubehör
-
ZAY49468
Profilhalbzylinder mit 4-Kant, VPE = 1 Stück
87,70 € / Stück*
-
UM40V2
Cu-Schienen, univers, Wandlerlasche 40x10x160mm, verzinnt
307,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1005 mm
-
Breite585 mm
-
Tiefe315 mm
Ausstattung
-
Anzahl Zählerplätze <=63 A0
-
Anzahl 3-Punkt-Aufnahmen für SG/TRE0
Installation, Montage
-
Montage aufUnterteil, Bodenbefestigung
Werkstoff
-
FarbeLichtgrau
-
RAL Nummer7035
-
OberflächePulverbeschichtet
-
WerkstoffGlasfaserverstärkter Kunststoff
Elektrischer Strom
-
Nennstrom320 A
Sicherheit
-
IP-Klasse (Ingress Protection)IP44
-
SchutzklasseSchutzklasse II
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild ZAW100AW9
-
Produktdatenblatt
Hager Produktdatenblatt ZAW100AW9
Wandler- und Messschrank, universN, bis 400 A, 1005 x 585 x 315 mm
PDF -
Bedienungsanleitung
Montageanleitung Schließvorrichtung für 2 Profilhalbzylinder
Bedienungsanleitung de-DE 2016-04-25
PDF192,95 kB
Montageanleitung für ZAF100A, ZAK080GA, ZAK100GA, ZAL080, ZAL100 - Kabelverteilerschränke, Festplatzverteilerschränke (DE, Stand: 11.2015)
Bedienungsanleitung de-DE 2015-11-05
PDF97,85 kB
Montageanleitung für ZAY95075 - Sockelfüller, Zubehör
Bedienungsanleitung de-DE 2022-02-01
PDF150,99 kB -
Montageanleitung
6LE007349A
Montageanleitung International 2020-04-02
PDF2,48 MB
Montageanleitung für Türgriff KVS/ZAS
Montageanleitung International 2020-01-01
PDF628,68 kB -
Produktanhang

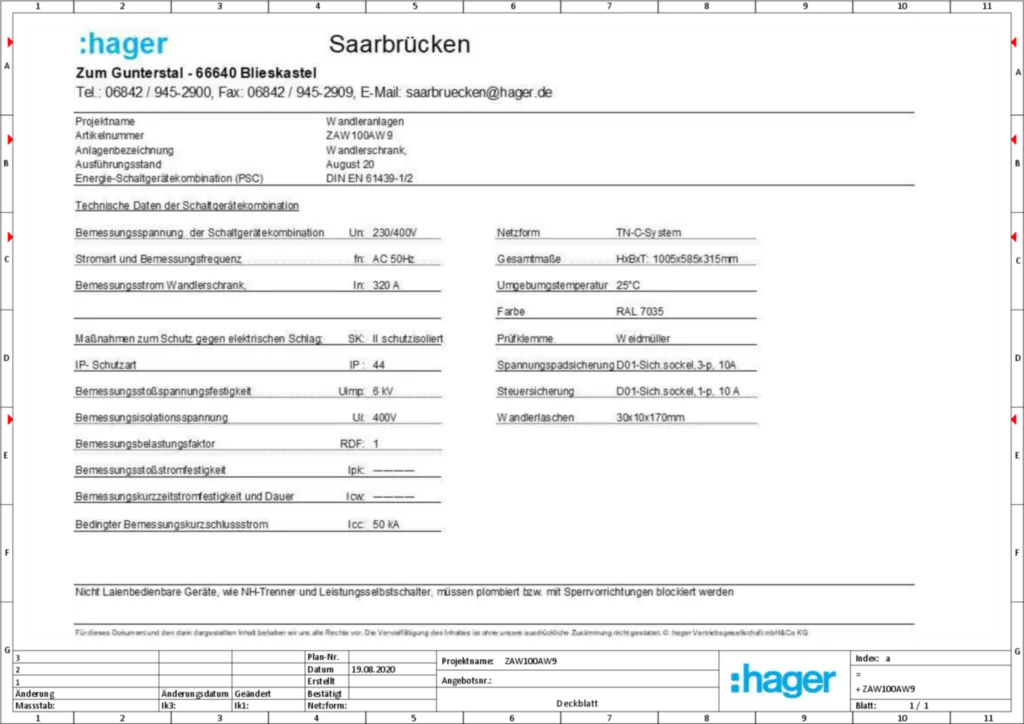

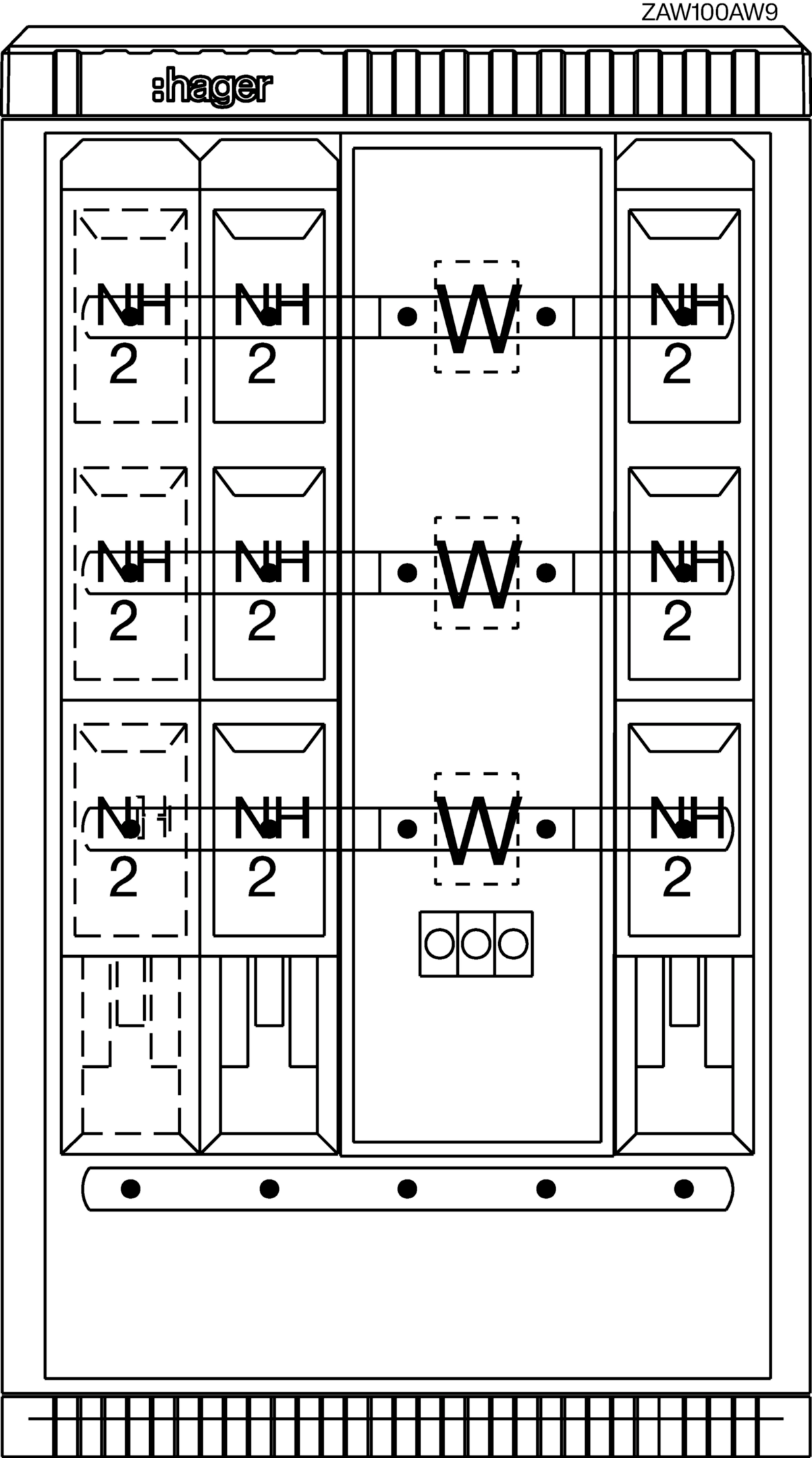

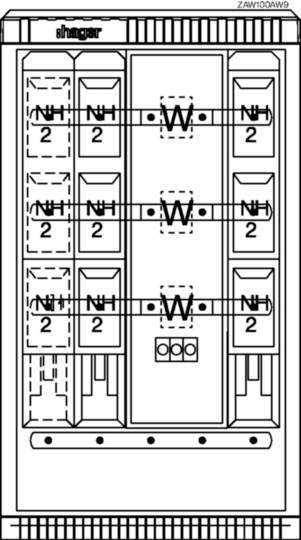

Aufbau und Stromlaufplan ZAW100AW9
Produktanhang International 2020-01-01
EPS451,68 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
