Einbausatz Feldverteiler UP, 7-reihig, univ. FW, mit Hutschienen, 1050x250mm, QC UW71U
Der Einbausatz univers für Feldverteiler Unterputz 7-reihig, Maße 1050x250 mm, mit Hutschienen und QuickConnect-System ermöglicht eine effiziente Installation und Wartung. Er ist ideal für die strukturierte Unterbringung von elektrischen Komponenten. Die robuste Bauweise und die präzise Passform gewährleisten eine sichere und langlebige Nutzung in diversen Einsatzbereichen.
EAN
3250616330092
Marke
Hager
VPE
1 Stück
Preisgruppe
H142
Passende Tools
Preis
362,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Blechschraube 1 Produkte verfügbar -
Zubehör 3 Produkte verfügbar -
Hutschienenadapter 3 Produkte verfügbar
Kompatible Produkte
-
Passend zu 6 Produkte verfügbar
Optionales Zubehör
-
UZ100
Blechkerbschrauben, universN, 4, 2x9, 5mm, 100 Stück
13,50 € / Stück*
-
UT90G
Tragschienenbefestigung universN einfach
6,00 € / Stück* -
UT12LTragschienenverbinder, universN, 2 Stück
8,90 € / Stück* -
UT90JTragschienenbefestigung universN doppelt
3,80 € / Stück*
-
UT90F
Koppelplatte, universN, doppelt
7,40 € / Stück* -
UT90LKoppelplatte, universN, halb, links
3,80 € / Stück* -
UT90RKoppelplatte, universN, halb, rechts
4,13 € / Stück*
Passend zu
-
FWU71DFeldverteiler UP 84PLE, leer, IP30, SKII, Nischenmaße 1107x315x115mm
481,80 € / Stück* -
FWU72DFeldverteiler UP 168PLE, leer, IP30, SKII, Nischenmaße 1107x565x115mm
710,90 € / Stück* -
FWU73DFeldverteiler UP 252PLE, leer, IP30, SKII, Nischenmaße 1107x815x115mm
928,80 € / Stück* -
FWU71LMauerkasten 84PLE, leer, o.BR und Tür, SKII, Nischenmaße 1107x315x115mm
259,90 € / Stück* -
FWU72LMauerkasten 168PLE, leer, o.BR und Tür, SKII, Nischenmaße 1107x565x115mm
422,10 € / Stück* -
FWU73LMauerkasten 252PLE, leer, o.BR und Tür, SKII, Nischenmaße 1107x815x115mm
593,50 € / Stück*
Technische Merkmale
Abmessungen
-
Höhe1050 mm
-
Breite250 mm
-
Tiefe84 mm
Ausstattung
-
Anzahl Felder1
-
Anzahl Reihen7
-
Anzahl der Schienen7
-
Mit MontageplatteNein
Kapazität
-
Anzahl Module12
Werkstoff
-
RAL Nummer9010
Lieferumfang
-
Mit DeckelJa
Texte
-
Anschluss mit KabelschuhMit N-PE-Klemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild UW71U
-

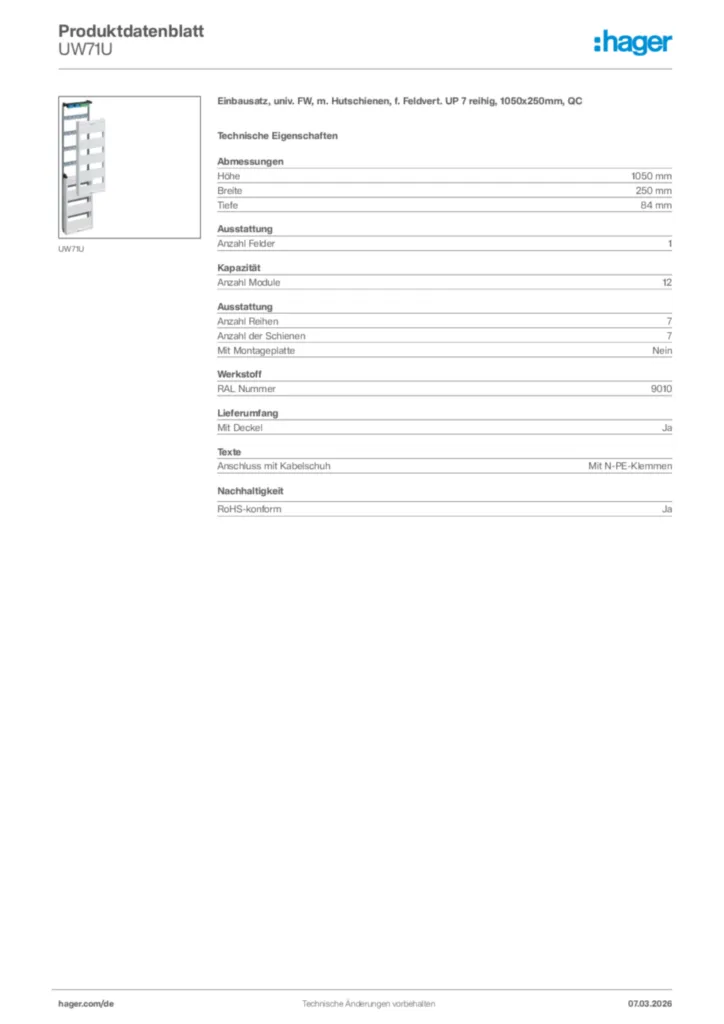

Produktdatenblatt
Hager Produktdatenblatt UW71U
Einbausatz, univ. FW, m. Hutschienen, f. Feldvert. UP 7 reihig, 1050x250mm, QC
PDF -
Bedienungsanleitung
Montageanleitung für QC-Steckklemme
PE/N-Klemme
PDF673,51 kB -
Bestellhilfe
Feldverteiler Unterputz
Bestellhilfe Mai 2022 (22DE0099)
PDF10,50 MB -
Handbuch
Handbuch univers FW (DE, 2023-03)
Handbuch de-DE 2023-03-28
PDF6,50 MB
Handbuch univers FW (EN, 2023-03)
Handbuch en-GB 2023-04-11
PDF5,83 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2023-05-12
PDF332,34 kB
Declaration
Konformitätserklärung International 2021-01-08
PDF289,50 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
FZ106NTür, univers, rechts, transparent, für Schrank H:800xB:550mmPreis318,70 €/ Stück * -
2
FZ104NTür, univers, rechts, transparent, für Schrank H:650xB:550mmPreis269,90 €/ Stück * -
3
FZ102NTür, univers, rechts, transparent, für Schrank H:1100xB:550mmPreis361,40 €/ Stück * -
4
FZ791NLackstift, 9ml, Farbe RAL 9010Preis16,80 €/ Stück * -
5
FZ453NSchließung, univers, Schließ-Nr.455, mit 2 Schlüsseln, für Schrank IP44/54Preis24,80 €/ Stück *
Ausschreibungstext
Einbausatz, univ. FW, m. Hutschienen, f. Feldvert. UP 7 reihig, 1050x250mm, QC
Einbaufeld für Installationskleinverteiler Unterputz nach DIN EN 61439-1/-3 (VDE 0660-600-1/-3), nach Maßnorm DIN 43871, zum Einbau von Geräten bis 125 A, Tragschienen aus profiliertem und verzinktem Stahlblech, Gerätetragschienen aus verzinktem Stahlblech mit, Berührungsschutzabdeckung.
Höhe: 1050 mm
Breite: 250 mm
Tiefe: 84 mm
Anzahl Felder: 1
Anzahl Module: 12
RAL Nummer: 9010
Anzahl Reihen: 7
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UW71U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Einbaufeld für Installationskleinverteiler Unterputz nach DIN EN 61439-1/-3 (VDE 0660-600-1/-3), nach Maßnorm DIN 43871, zum Einbau von Geräten bis 125 A, Tragschienen aus profiliertem und verzinktem Stahlblech, Gerätetragschienen aus verzinktem Stahlblech mit, Berührungsschutzabdeckung.
Höhe: 1050 mm
Breite: 250 mm
Tiefe: 84 mm
Anzahl Felder: 1
Anzahl Module: 12
RAL Nummer: 9010
Anzahl Reihen: 7
Mit Deckel: Ja
Fabrikat : Hager oder gleichwertig
Artikel : UW71U
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
