Der KNX Heizungsaktor 6-fach dient der Steuerung von 24/230V Stellantrieben. Ausgestattet mit Triac-Technologie ermöglicht er eine präzise Regelung der Heizsysteme. Kompatibel mit KNX-Systemen für eine optimierte Integration und zentrale Steuerung. Ideal für komplexe Heizungsanlagen in modernen Gebäudeautomationsprojekten.
EAN
3250618502022
Marke
Hager
VPE
1 Stück
KNX Heizungsaktor 6-fach mit Regler für 24/230V Stellantriebe, Triac, 4 PLE TYM646R
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Konnektivität
-
Mit Bussystem KNX-FunkNein
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Ausgangsspannung24 - 230 V
-
Hilfsspannung110 - 230 V
Leistung
-
Stromverbrauch während des Betriebs1 VA
-
Leistungsaufnahme standby0,40 W
Elektrischer Strom
-
Max. Schaltstrom0,16 A
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 4 mm²
Abmessungen
-
Breite in Teilungseinheiten4
Texte
-
FunktionSperrfunktion je Aktorausgang über Handbedientasten oder Bus aktivierbar, Mit Ventilschutzfunktion
-
SicherungKurzschlussfest und überlastsicher (Anzeige über LED)
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYM646R
-

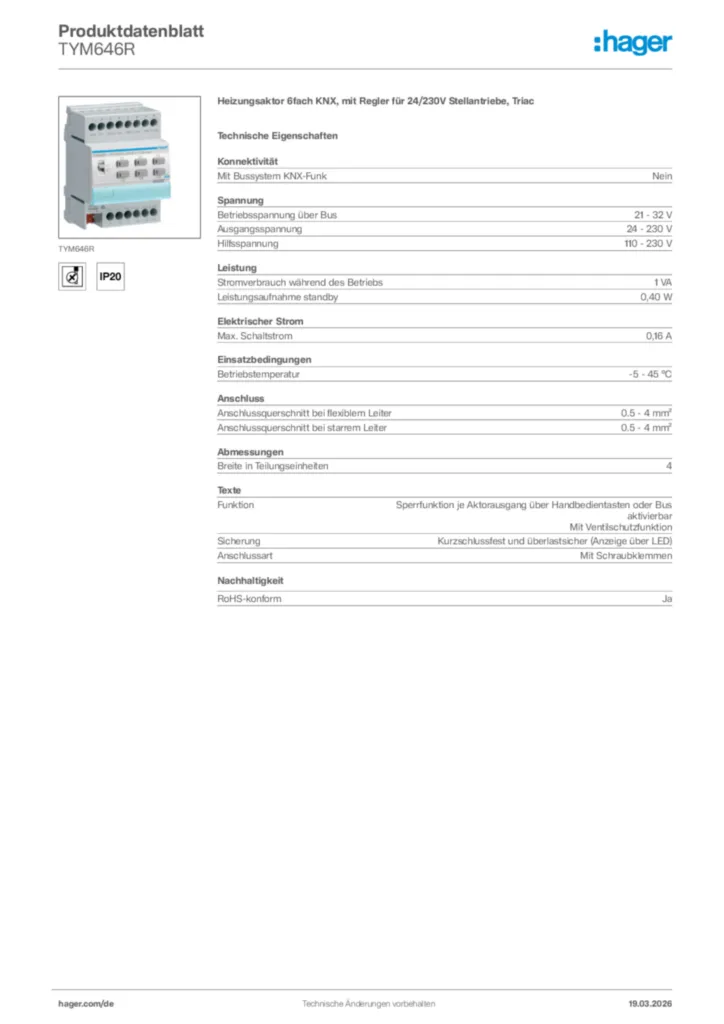

Produktdatenblatt
