Deutschland
Der Rollladen-/Jalousieaktor 12-fach KNX, 230 Volt ist ein Reiheneinbaugerät für die Ansteuerung von Rollladen- und Jalousieantrieben. Er bietet 12 Steuerkanäle mit Auf-, Ab- und Stopp-Funktion sowie Lamellenwinkelverstellung. Integriert sind ein Busankoppler, Szenen- und Logikfunktionen sowie eine Diagnosemöglichkeit. Kompatibel mit ETS ab Version 4.
EAN
3250616059528
Marke
Hager
VPE
1 Stück
KNX Rollladen-/Jalousieaktor 12-fach ETS, 230V für Jalousiesteuerung TYM632C
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufHutschiene
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Nennstrom4 A
-
Max. Schaltstrom4 A
Spannung
-
Betriebsspannung über Bus21 - 32 V
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 6 mm²
Kapazität
-
Anzahl Module10
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit Schraubklemmen
-
BetriebsartBetriebsart für Jalousie oder Rolllade/Markise einstellbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TYM632C
-

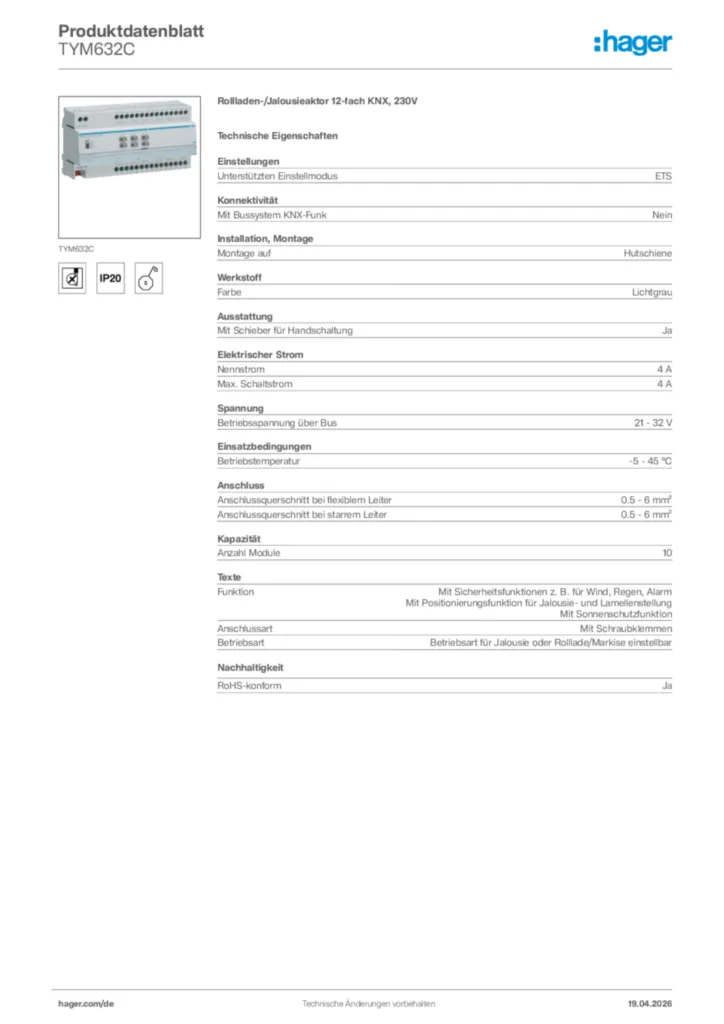

Produktdatenblatt
Hager Produktdatenblatt TYM632C
Rollladen-/Jalousieaktor 12-fach KNX, 230V
PDF -
Montageanleitung
Montageanleitung en-GB, pl-PL 2015-02-18
PDF1,53 MB
Montageanleitung für TXM632C, TYM632C - Rollladen-/Jalousieaktor 12fach KNX easy, 230V (DE-IT, Stand: 02.2017)
Montageanleitung de-DE, it-IT 2017-02-22
PDF1,14 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Applikationshandbuch
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch en-GB, pl-PL, sv-SE 2014-01-08
PDF6,81 MB
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch en-GB, pl-PL 2013-11-22
PDF6,23 MB
ETS Applikationsbeschreibung für TYA624ABCD_TYA628AC_TYB621C_TYM632C
Applikationshandbuch de-DE 2013-01-15
PDF5,69 MB -
