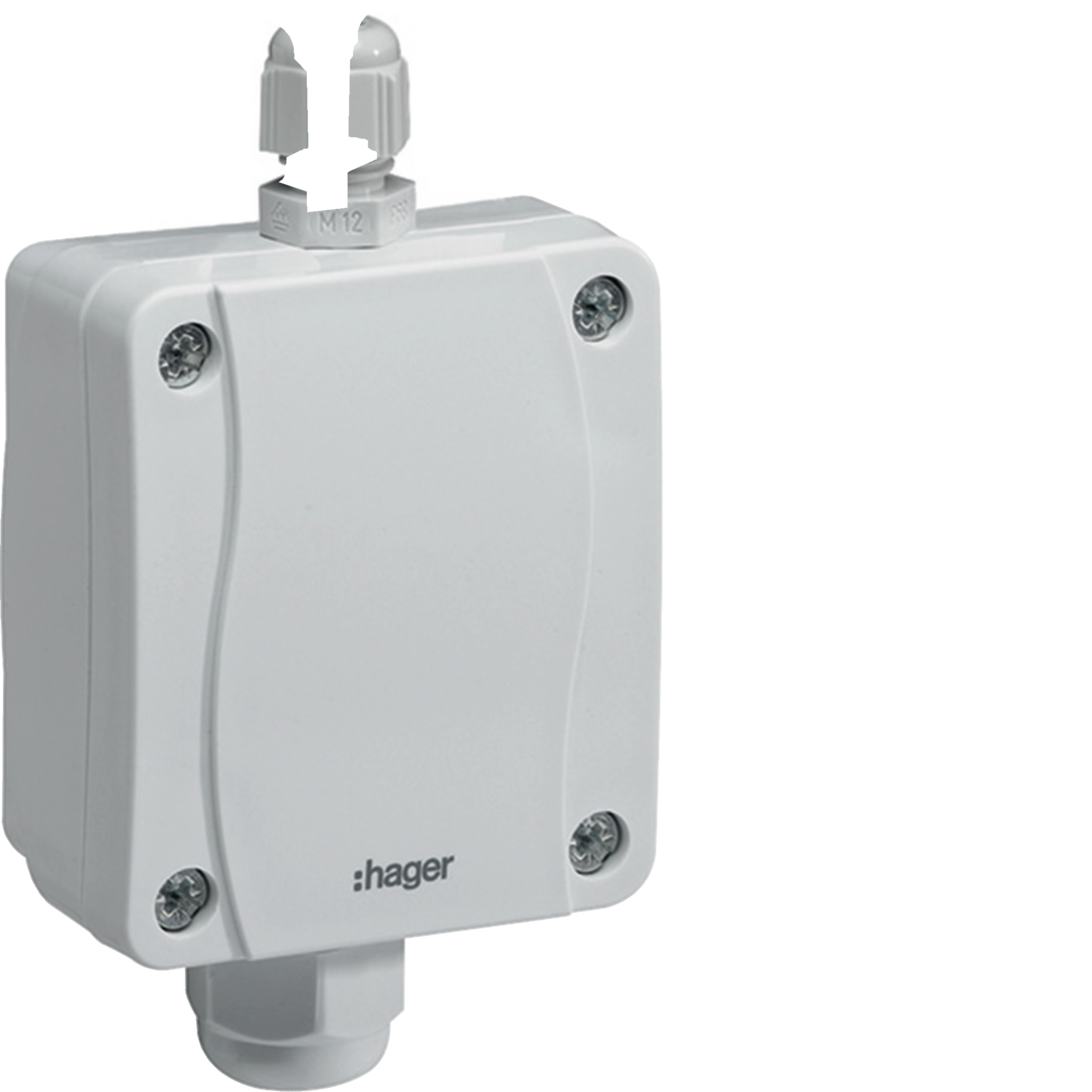

Impuls-Gateway KNX, 1 Eingang TYC701E
EAN
3250616059887
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Technische Merkmale
Spannung
-
Eingangsspannung24 - 24 V
Elektrischer Strom
-
Anzahl Eingangsstromkreise1
Abmessungen
-
Breite40 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP65
Installation, Montage
-
Montage aufDIN Schiene, Aufputz
Einsatzbedingungen
-
Betriebstemperatur-20 - 55 °C
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

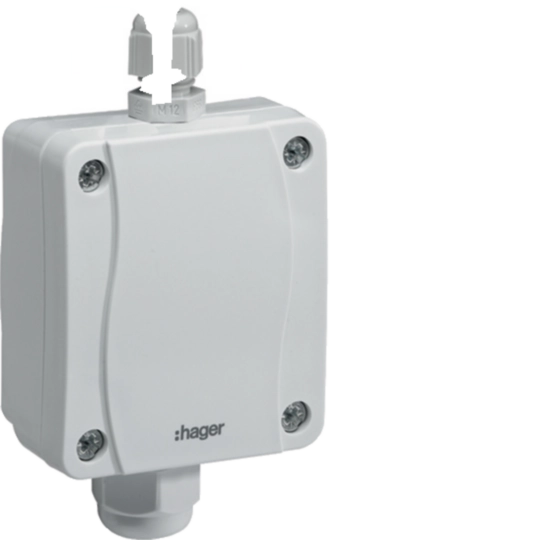

Produktbild TYC701E
-
Produktdatenblatt

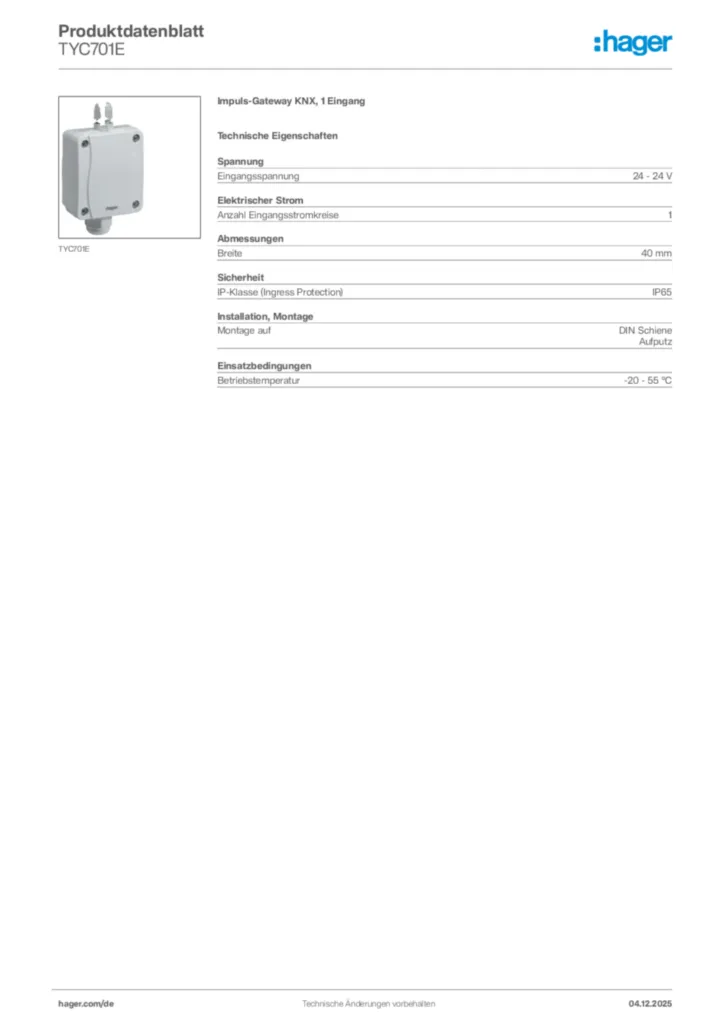

Hager Produktdatenblatt TYC701E
Impuls-Gateway KNX, 1 Eingang
PDF -
Montageanleitung
Kurzanleitung für TYC701E - Impuls-Gateway KNX (DE-EN-FR, Stand: 02.2013)
Montageanleitung en-GB, fr-FR, de-DE 2013-03-06
PDF539,06 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TYC701E, TYC702E - Impuls Gateway KNX (DE, Vers. 6T 8088-01c)
Applikationshandbuch de-DE 2020-01-01
PDF780,75 kB
Description d'application ETS TYC701E_TYC702E
Applikationshandbuch en-GB 2013-06-07
PDF766,88 kB
Mehr Downloads
Ausschreibungstext
Impuls-Gateway KNX, 1 Eingang
Das Impuls Zählmodul mit batteriegepuffertem Datenspeicher und KNX Buskoppler zur Fernauslese und Fernüberwachung von Verbrauchsmessdaten. Der Zähleingang ist mit der S0-Schnittstelle nach EN43864 spezifiziert, kann aber auch mit einem potentialfreien Kontakt beschaltet werden.
Funktionen: Leistung / Fluss als berechneter Wert, Energie / Volumen als gezählter Wert, Energie/Volumen als Teilzähler Wert, separaten Teilzähler-Reset für jeden Eingang. Volumen wird in m3 gesendet Energie in Wh gesendet. Die Inbetriebnahme der KNX-Sensoren erfolgt über die ETS (Engineering Tool Software) in Verbindung mit dem dazugehörigen Applikationsprogramm.
Eingangsspannung: 24 - 24 V
Anzahl Eingangsstromkreise: 1
Breite: 40 mm
IP-Klasse (Ingress Protection): IP65
Montage auf: DIN Schiene
Aufputz
Betriebstemperatur: -20 - 55 °C
Fabrikat : Hager oder gleichwertig
Artikel : TYC701E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Das Impuls Zählmodul mit batteriegepuffertem Datenspeicher und KNX Buskoppler zur Fernauslese und Fernüberwachung von Verbrauchsmessdaten. Der Zähleingang ist mit der S0-Schnittstelle nach EN43864 spezifiziert, kann aber auch mit einem potentialfreien Kontakt beschaltet werden.
Funktionen: Leistung / Fluss als berechneter Wert, Energie / Volumen als gezählter Wert, Energie/Volumen als Teilzähler Wert, separaten Teilzähler-Reset für jeden Eingang. Volumen wird in m3 gesendet Energie in Wh gesendet. Die Inbetriebnahme der KNX-Sensoren erfolgt über die ETS (Engineering Tool Software) in Verbindung mit dem dazugehörigen Applikationsprogramm.
Eingangsspannung: 24 - 24 V
Anzahl Eingangsstromkreise: 1
Breite: 40 mm
IP-Klasse (Ingress Protection): IP65
Montage auf: DIN Schiene
Aufputz
Betriebstemperatur: -20 - 55 °C
Fabrikat : Hager oder gleichwertig
Artikel : TYC701E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
