Universal-Dimmaktor 4-fach KNX, 4x300 Watt, geeignet für dimmbare LED, Energiesparlampen sowie Hoch- und Niedervolt Halogenlampen. Automatische Lastartenerkennung und Dimmbereichsoptimierung durch Autodetect- und Easydetect-Verfahren. Funktionen umfassen Dimmen, Schalten, Zwangsfunktion, Zeitsteuerung und Szenenabruf. Integrierte Überhitzungs-, Überlast- und Kurzschlussschutzsysteme. Handbedienung und LED-Statusanzeige an jedem Kanal, Beschriftungsfeld am Gerät.
EAN
3250617579889
Marke
Hager
VPE
1 Stück
KNX Universal-Dimmaktor, Dimmer 4-fach, 4x300W, ESL/LED, kombinierbar TYA664AN
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Folgeprodukte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Spannung
-
Betriebsspannung über Bus21 - 32 V
-
Eingangsspannung230 - 230 V
-
Systemspannung30 V DC über Bus
-
Hilfsspannung230 - 230 V
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer2,40 mA
Frequenz
-
Frequenz50 - 60 Hz
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.75 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.75 - 2.5 mm²
Ausstattung
-
Anzahl der Ausgänge4
-
Bussystem Dimmaktor AusführungSteuerbaustein
Beleuchtung
-
Stromversorgung der LED-Lampe240 W
-
Dimmbare 230 V LED Lampe60 - 60 W
Kapazität
-
Anzahl Module8
Leistung
-
230 V Glüh- und Halogenlampen300 W
-
Glühlampenlast5 - 5 W
-
Dimmleistung5 - 300 W
Konnektivität
-
Mit Bussystem KNX-FunkNein
-
Anschlussartquickconnect
Einstellungen
-
Unterstützten EinstellmodusETS
Texte
-
SicherungÜberhitzungsschutz (Anzeige über LED), Kurzschlussfest und überlastsicher (Anzeige über LED)
-
BetriebsartLastkopplung von 4 Kanälen zur Erhöhung der Ausgangsleistung über Parallelschaltung der Ausgänge
-
DimmprinzipPhasenan- oder Phasenabschnitt je nach Lastart, selbstlernend, Minimale/maximale Dimmwerte je Kanal am Gerät einstellbar
-
FunktionLernfunktion für optimierten Betrieb von Kompaktleuchtstofflampen und LED-Leuchten über Bus aktivierbar
-
AnschlussartMit quickconnect-Steckklemmen
-
BeschriftungGroßes Beschriftungsfeld
-
SchutzMit Überhitzungs-, Überlastungs- und Kurzschlussschutz
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

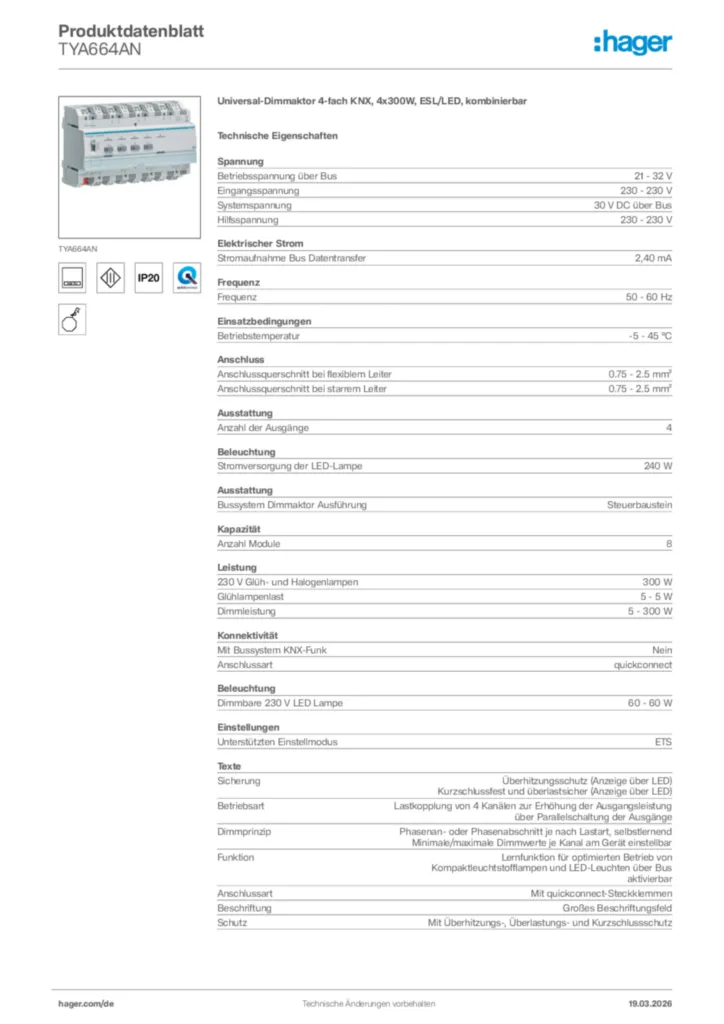

Produktbild TYA664AN
-
Produktdatenblatt
Hager Produktdatenblatt TYA664AN
Universal-Dimmaktor 4-fach KNX, 4x300W, ESL/LED, kombinierbar
PDF -
Montageanleitung
Montageanleitung en-GB, pl-PL 2015-04-01
PDF3,84 MB
Montageanleitung für TXA664AN, TYA664AN - Universal-Dimmaktor 4fach KNX easy, ESL/LED, kombinierbar (DE-IT, Stand: 04.2017)
Montageanleitung de-DE, it-IT 2015-04-01
PDF7,15 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
ETS Produktdatenbank für TYA664N
KNX Produktdatenbank es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD530,77 kB -
Applikationshandbuch
ETS Applikationsbeschreibung für TYA662AN_TYA664AN_BN
Applikationshandbuch en-GB, pl-PL 2013-10-28
PDF7,85 MB
ETS Applikationsbeschreibung für TYA662AN_TYA664AN_BN
Applikationshandbuch de-DE 2013-01-15
PDF7,98 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
