Der Rollladen-/Jalousieaktor 12-fach KNX easy, 230 Volt, ist ein Reiheneinbaugerät für die Ansteuerung von Wechselstrom-Antrieben. Ausgestattet mit Schraubklemmen und integriertem Busankoppler, ermöglicht er die Steuerung von Jalousien, Rollläden oder Markisen. Bietet Funktionen wie Auf-/Ab-Betrieb, Lamellenwinkelverstellung und Positionierung. Programmierbar via ETS ab Version 4, easy Inbetriebnahme-Tool oder easy-Konfigurationsserver.
EAN
3250616048737
Marke
Hager
VPE
1 Stück
KNX Rollladen-/Jalousieaktor 12-fach KNX easy, 230V, für Jalousiesteuerung TXM632C
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNX-FunkNein
Installation, Montage
-
Montage aufDIN Schiene
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Nennstrom4 A
-
Max. Schaltstrom4 A
Spannung
-
Betriebsspannung über Bus21 - 32 V
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 6 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 6 mm²
Kapazität
-
Anzahl Module10
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit Schraubklemmen
-
BetriebsartBetriebsart für Jalousie oder Rolllade/Markise einstellbar
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TXM632C
-

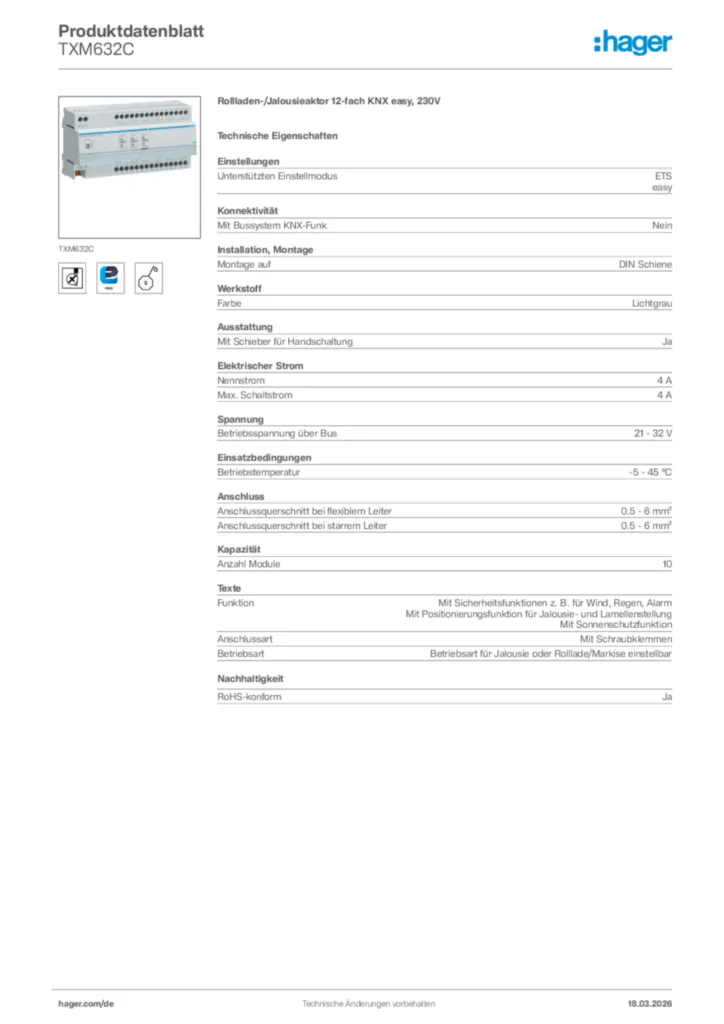

Produktdatenblatt
Hager Produktdatenblatt TXM632C
Rollladen-/Jalousieaktor 12-fach KNX easy, 230V
PDF -
Montageanleitung
Montageanleitung en-GB, pl-PL 2015-02-18
PDF1,53 MB
Montageanleitung für TXM632C, TYM632C - Rollladen-/Jalousieaktor 12fach KNX easy, 230V (DE-IT, Stand: 02.2017)
Montageanleitung de-DE, it-IT 2017-02-22
PDF1,14 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Produktinformation
Rollladen-/ Jalousie-Ausgang
(15DE0252)
PDF3,16 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TXM632C - Rollladen-/Jalousieaktor 12-fach KNX easy (V104)
KNX Produktdatenbank en-GB, fr-FR, de-DE, pl-PL 2020-01-01
KNXPROD999,66 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TXA624x, TXA628C, TXM632C - Rolladen-Jalousieausgang x-fach (DE, Vers. 6LE001831A)
Applikationshandbuch de-DE 2013-01-15
PDF4,51 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2022-01-21
PDF124,88 kB
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
