Der Schalt-/Jalousieaktor 16/8-fach KNX easy, 16A, C-Last, ist ein Reiheneinbaugerät für die unabhängige Steuerung von Lasten oder Jalousieantrieben. Er verfügt über einen integrierten Busankoppler, Steckklemmen für den KNX-Busanschluss und Last-/Schaltanschlüsse. Das Gerät unterstützt EIN/AUS, Zeitschaltfunktionen, Zwangssteuerung sowie Szenen- und Sonnenschutzfunktionen. Rollladen-/Jalousiefunktionen inklusive Positionierung und Lamellenwinkelverstellung sind einstellbar.
EAN
3250616048799
Marke
Hager
VPE
1 Stück
KNX Schalt-/Jalousieaktor 16/8-fach KNX easy, 16A, C-Last, für Jalousiesteuerung TXM616D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Querverbinder/Brücker für Reihenklemme 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNXJa
-
Mit Bussystem KNX-FunkNein
Abmessungen
-
Höhe90 mm
-
Breite in Teilungseinheiten8
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalNein
-
Mit Schieber für HandschaltungJa
Elektrischer Strom
-
Nennstrom16 A
-
Busstromaufnahme im Leerlauf3 mA
Frequenz
-
Frequenz50 - 60 Hz
Leistung
-
Ausgangsleistung2300 W
-
230 V Glüh- und Halogenlampen2300 W
Spannung
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung30 V DC über Bus
-
Betriebsspannung über Bus21 - 32 V
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur-5 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter0.5 - 6 mm²
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
Texte
-
FunktionMit Sicherheitsfunktionen z. B. für Wind, Regen, Alarm, Mit Positionierungsfunktion für Jalousie- und Lamellenstellung, Mit Sonnenschutzfunktion
-
AnschlussartMit Schraubklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TXM616D
-

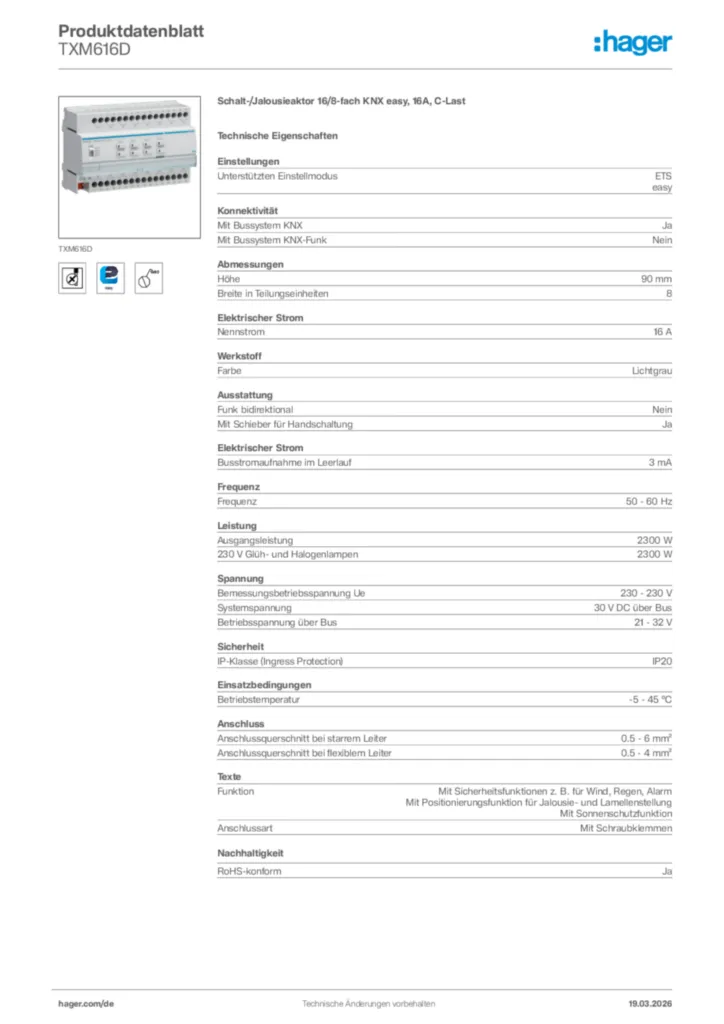

Produktdatenblatt
Hager Produktdatenblatt TXM616D
Schalt-/Jalousieaktor 16/8-fach KNX easy, 16A, C-Last
PDF -
Montageanleitung
Montageanleitung en-GB 2016-11-28
PDF1,53 MB
Montageanleitung für TXM616D, TYM616D - Schalt-/Jalousieaktor KNX easy, 16A (DE-IT, Stand: 11.2016)
Montageanleitung de-DE, it-IT 2016-11-28
PDF2,29 MB -
Flyer
Alt-Neu-Liste
KNX-Portfolio (24DE0020-14)
PDF1,15 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Produktinformation
Rollladen-/ Jalousie-Ausgang
(15DE0252)
PDF3,16 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS4) für TXM616D - Schalt-/Jalousieaktor 16/8-fach KNX easy (V108)
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD1,15 MB -
Applikationshandbuch
Applikationsbeschreibung ETS für TXA604D, TXB606B-D, TXA608B-D, TXA610B-D, TXM616D, TXM620D, TXB602F-A - Schalt-/Jalousieausgang KNX easylink (DE, Vers. 6T 8719-01a)
Applikationshandbuch de-DE 2013-01-15
PDF8,56 MB
ETS Applikationsbeschreibung für TXM616D
Applikationshandbuch en-GB, pl-PL 2013-11-27
PDF9,16 MB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Mehr Downloads
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich bei dem Thema Schalterprogramme & Gebäudesteuerung weiter.
