KNX DALI Aktor 4fach REG, Broadcast, Steuerung von DALI-Geräte über easy/KNX Bus TXA664D
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
Betriebsspannung über Bus21 - 32 V
-
Systemspannung30 V DC über Bus
-
Frequenz50 - 60 Hz
-
Betriebstemperatur-5 - 45 °C
-
Anzahl der Ausgänge4
-
Bussystem Dimmaktor AusführungSteuerbaustein
-
Anzahl Module6
-
Dimmleistung1 - 3 W
-
Mit Bussystem KNX-FunkNein
-
Anschluss-/Steckertypquickconnect
-
Unterstützten EinstellmodusETS, easy
-
SicherungKabeleinführungen abgeschrägt
-
DimmprinzipAutomatische Lasterkennung, Belastungssteuerung über DALI-Bus im Sendebetrieb
-
FunktionLernfunktion für optimierten Betrieb von Kompaktleuchtstofflampen und LED-Leuchten über Bus aktivierbar
-
AnschlussartMit quickconnect-Steckklemmen
-
BeschriftungGroßes Beschriftungsfeld
-
SchutzJa
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

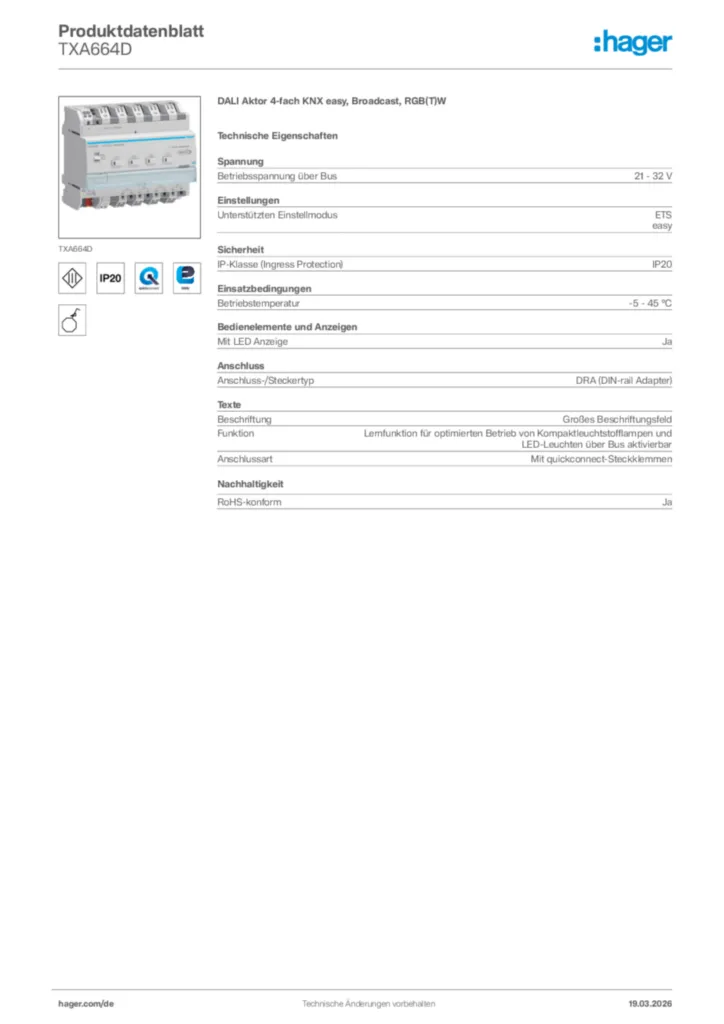

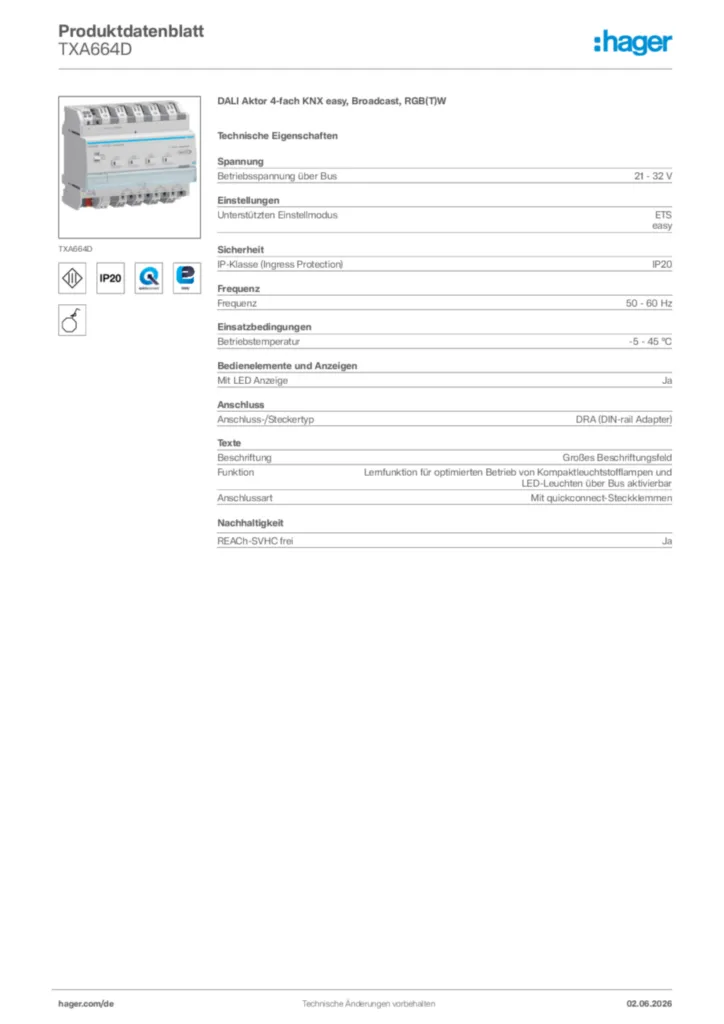

Produktbild TXA664D
-
Montageanleitung
Betriebsanleitung für TXA664D - DALI Aktor 4fach KNX easy, Broadcast, RGB(T) (DE-IT, Stand: 01.2019)
Montageanleitung de-DE, it-IT 2017-03-17
PDF5,79 MBMontageanleitung en-GB 2017-03-17
PDF3,29 MB -
Flyer
Alt-Neu-Liste
Flyer de-DE 2015-09-24
PDF1,15 MB -
Broschüre
Hager im Zweckbau
Broschüre de-DE 2018-02-27
PDF6,03 MB -
Tipps
Hager Tipp 49
Tipps de-DE 2021-11-12
PDF3,80 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF40,42 MB -
KNX Produktdatenbank
ETS Produktdatenbank für TXA664D
KNX Produktdatenbank en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2020-01-01
KNXPROD493,62 kB -
Applikationshandbuch
ETS-Easy Applikationsbeschreibung für TXA664D
Applikationshandbuch en-GB 2020-02-11
PDF2,44 MBETS-Easy Applikationsbeschreibung für TXA664D
Applikationshandbuch de-DE 2020-02-11
PDF2,44 MB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Tools de-DE 2023-09-14
URLHagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL
Ausschreibungstext
DALI Aktor 4-fach KNX easy und Broadcast zur Einbindung von Geräten mit DALI-Schnittstelle in das easy oder KNX-System. Es kann ein DALI-System bestehend aus maximal 94 DALI-Geräten angesteuert und visualisiert werden. Einstellung der Farbe- und Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White und Colour Control gemäß IEC 62386-209. Steuerung der Farbe- und Farbtemperatur über relatives oder absolutes Dimmen und zusätzlich über Szenen. Die am Gerät vorhandene Handbedienung erlaubt die Ansteuerung der angeschlossenen DALI-Geräte auch zur Inbetriebnahme im Baustellenbetrieb, ohne dass das Gerät mit der KNX-Busspannung versorgt wird oder es zuvor konfiguriert wurde. Dazu werden die an das DALI-System angeschlossenen Geräte zentral per sogenannten Broadcastbefehlen angesteuert. Der Aktor erlaubt das Schalten und Dimmen der angeschlossenen DALI-Geräte (EVGs) per Zentral Befehl pro Kanal (4 Kanäle). Eine DALI-Lichtgruppe entspricht einem KNX-Aktorkanal. Zusätzlich können 16 Lichtszenen im ETS Modus und 8 im easy Modus konfiguriert und abgerufen werden. Die Inbetriebnahme erfolgt entweder durch die easy Konfiguration oder mit der ETS. Es erfolgt eine Rückmeldung von Schaltzustand im Bus- und Handbetrieb. Zusätzlich ist die Einstellung einer separaten Ein- und Ausschaltverzögerung oder eine Treppenlichtfunktion mit Vorwarnfunktion möglich. Das Gerät verfügt über die folgenden Funktion: Schalten EIN/AUS, Dimmen, RGBW Farb-Steuerung, TW Temperatur-Steuerung, Zeitfunktionen, Handbedienung, Szenenaufrufe, Zustandsrückmeldung.
Hinweis: Das Gerät lässt sich mittels easy Inbetriebnahme-Tool, domovea basic oder der ETS (ab Version 5) programmieren.
Betriebsspannung über Bus: 21 - 32 V
Systemspannung: 30 V DC über Bus
Frequenz: 50 - 60 Hz
Betriebstemperatur: -5 - 45 °C
Anzahl der Ausgänge: 4
Anzahl Module: 6
Dimmleistung: 1 - 3 W
Fabrikat : Hager oder gleichwertig
Artikel : TXA664D
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
