Wochenschaltuhr 2-Kanäle KNX, DCF77 TXA023
EAN
3250616040984
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
287,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Unverzichtbares Zubehör
EG005
Programmierschlüssel für Schaltuhren
18,10 €/ Stück
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar -
DCF Antenne 1 Produkte verfügbar -
Zubehör/Ersatzteile für Schaltuhr 2 Produkte verfügbar
Vervollständigen Sie Ihr System
-
EG001
Funkempfänger DCF77 für Schaltuhren
201,60 € / Stück*
-
EG004
Sperrschlüssel für Schaltuhren
40,70 € / Stück* -
EG005
Programmierschlüssel für Schaltuhren
18,10 € / Stück*
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Spannung
-
Betriebsspannung über Bus21 - 32 V
Konnektivität.
-
Mit Bussystem KNX-FunkNein
Ausstattung
-
Anzahl Kanäle2
-
Sommer-/WinterzeitumstellungJa
Lieferumfang
-
Busankopplung inklusiveJa
Funktionen
-
Gangreserve43830 h
Einsatzbedingungen
-
Betriebstemperatur-5 - +45 °C
Werkstoff
-
FarbeLichtgrau
Texte
-
FunktionDCF-Fähig über Funkantenne, Funktionen, z. B. Schalten, Dimmen, Jalousie, Lichtszenen, Heizen, Betriebsarten, Datum, Uhrzeit
Kapazität
-
Anzahl Module2
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter1.5 - 10 mm²
-
Anschlussquerschnitt bei starrem Leiter1 - 6 mm²
Abmessungen
-
Höhe85 mm
-
Breite36 mm
-
Tiefe97 mm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

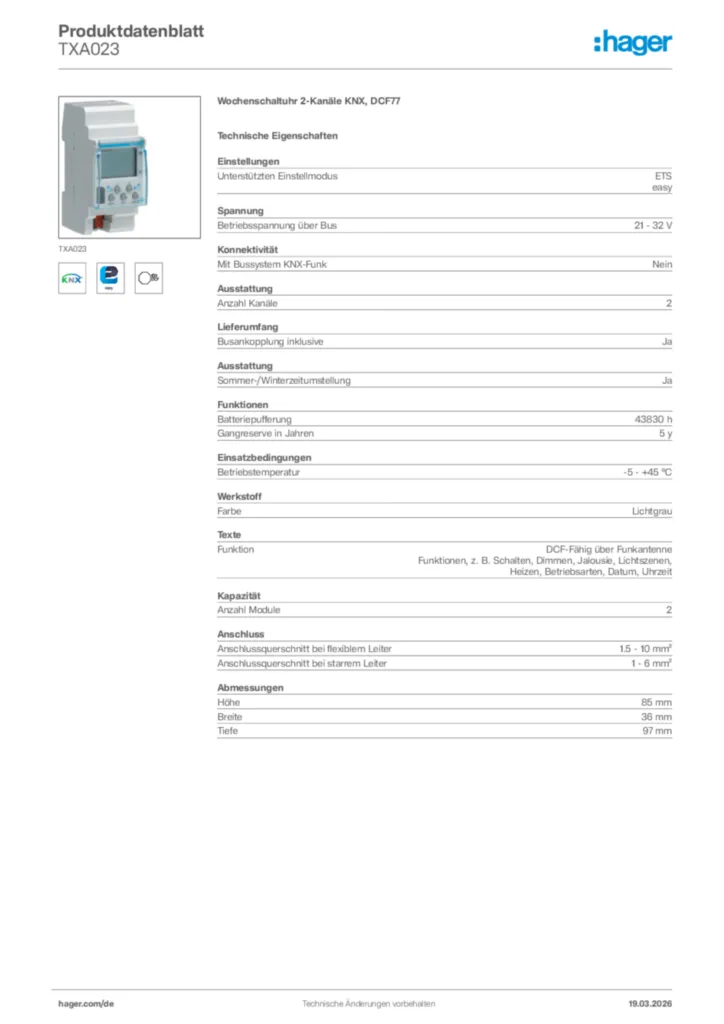

Produktbild TXA023
-
Montageanleitung
Bedienungsanleitung für TXA022 - Wochenschaltuhr 2-Kanäle KNX (DE-IT, Stand: 08.2017)
Montageanleitung de-DE, it-IT 2009-10-23
PDF3,00 MB
Montageanleitung en-GB, fr-FR 2009-10-23
PDF3,04 MB -
Technische Broschüre
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MB
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TXA023 - Wochenschaltuhr 2-Kanäle KNX (V103)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD524,88 kB
KNX Produktdatenbank (ab ETS4) für TXA023 - Wochenschaltuhr 2-Kanäle KNX (V103)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD41,16 kB -
Tools
Hager Pilot App - Konfigurator für domovea, flow und Elcom
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470), den Energiemanagement Controller (XEM461) und dem Elcom Server (TJA510N) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EG103DWochenschaltuhr, 1 Wechslerkontakt, 16A, 2 PLE, digital, DCF77201,60 €/ Stück * -
2
EG103VWochenschaltuhr, 1 Wechslerkontakt, 16A, 2 PLE, 12/24V, digital191,60 €/ Stück * -
3
EGK100Digitale Multifunktions-Zeitschaltuhr mit Bluetooth, 1-Kanal inkl. Aufbaufühler180,90 €/ Stück * -
4
EGK101Digitale Multifunktions-Zeitschaltuhr mit Bluetooth, 1-Kanal inkl. Einbaufühler180,90 €/ Stück * -
5
EGK103Wochenschaltuhr, 1 Wechsler, 16A, 2 PLE, digital inkl.Bluetooth-Programmierschlüssel146,70 €/ Stück *
Ausschreibungstext
Wochenschaltuhr 2-Kanäle KNX, DCF77
Zeitschaltuhr KNX mit 2 unabhängigen Schaltkanälen. Tages- und Wochenprogramm mit 56 Schaltaktionen und Blockbildung speicherbar. Schaltfunktionen mit Ausgabe von Dimmwerten, Schalten EIN/AUS oder AUF/AB für Jalousie bzw. Rollladen, Heizungssteuerung für Tag oder Absenkung, Szenenabruf oder Master-/Slavefunktion. Umschaltung Sommer-/Winterzeit. Einstellung von Datum und Uhrzeit, sowie Programmierung des Schaltprogramms erfolgt am Gerät über Tastenfeld und LC-Display oder über Programmierschlüssel. DCF fähig über Funkantenne EG001.
Betriebsspannung über Bus: 21 - 32 V
Anzahl Kanäle: 2
Busankopplung inklusive: Ja
Betriebstemperatur: 0 - 45 °C
Farbe: Lichtgrau
Anzahl Module: 2
Fabrikat : Hager oder gleichwertig
Artikel : TXA023
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Zeitschaltuhr KNX mit 2 unabhängigen Schaltkanälen. Tages- und Wochenprogramm mit 56 Schaltaktionen und Blockbildung speicherbar. Schaltfunktionen mit Ausgabe von Dimmwerten, Schalten EIN/AUS oder AUF/AB für Jalousie bzw. Rollladen, Heizungssteuerung für Tag oder Absenkung, Szenenabruf oder Master-/Slavefunktion. Umschaltung Sommer-/Winterzeit. Einstellung von Datum und Uhrzeit, sowie Programmierung des Schaltprogramms erfolgt am Gerät über Tastenfeld und LC-Display oder über Programmierschlüssel. DCF fähig über Funkantenne EG001.
Betriebsspannung über Bus: 21 - 32 V
Anzahl Kanäle: 2
Busankopplung inklusive: Ja
Betriebstemperatur: 0 - 45 °C
Farbe: Lichtgrau
Anzahl Module: 2
Fabrikat : Hager oder gleichwertig
Artikel : TXA023
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
