Präsenzmelder 360° KNX, 2-Kanäle, mit BCU TX510
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung: TXD503, TXC513
Das Produkt ist leider nicht mehr lieferbar.
Bitte bestellen Sie folgende Produkte als Ersatz oder zur Erweiterung. Da das Nachfolgeprodukt nicht vollständig funktionsgleich ist, beachten Sie bitte vor Bestellung die entsprechenden Hinweise.TXD503, TXC513
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 2 Produkte verfügbar
-
Zubehör für Bewegungsmelder 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Empfohlene Montagehöhe2,5 - 3,5 m
-
Unterstützten EinstellmodusETS, easy
-
Minimale Einschaltdauer30 s
-
Mit Bussystem KNX-FunkNein
-
Betriebsspannung über Bus21 - 32 V
-
Busankopplung inklusiveJa
-
Stromaufnahme Bus Datentransfer12 mA
-
Betriebstemperatur0 - 45 °C
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS), Polycarbonat (PC)
-
FunktionSchalt-, Dimm-, Jalousiesteuerungs-, Wertgeber-, Zwangssteuerungs-, Szenen-, Heizungs- und Zeitschalterfunktionen, 2-Kanal-Modus
-
MontageartFür Deckenmontage in 60er Up- oder Hohlwanddose
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

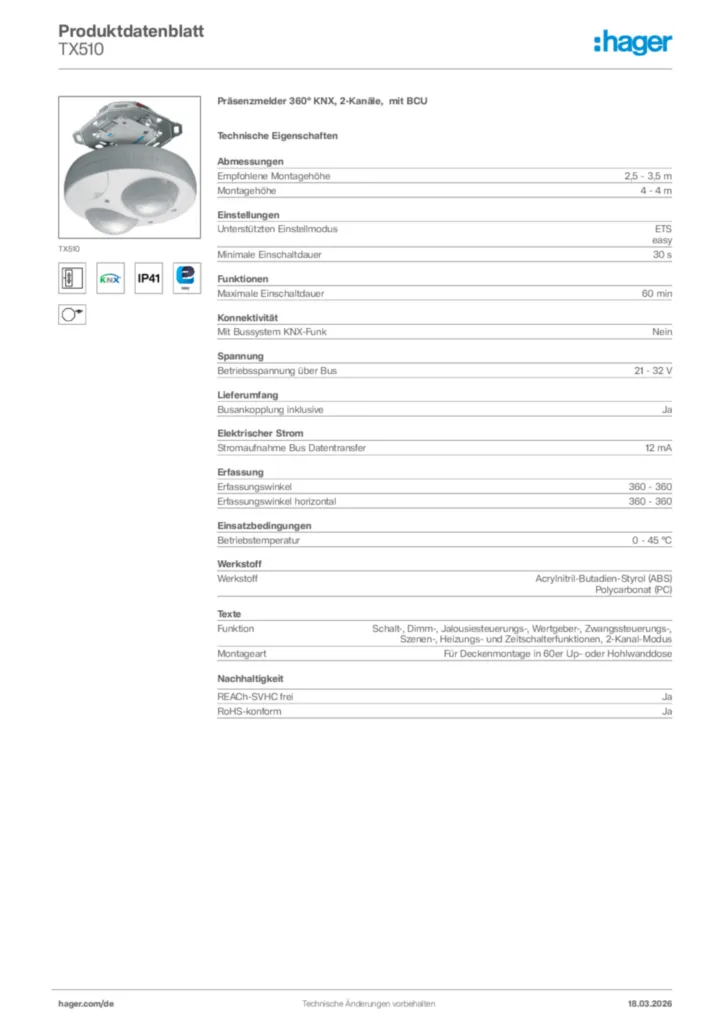

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TX510
-
Montageanleitung
Montageanleitung für TX510 - KNX Präsenzmelder 2-Kanal (DE-EN-FR-NL, Stand: 09.2017)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, pl-PL 2016-07-26
PDF4,60 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
Logiciel d'application ETS du TX510
KNX Produktdatenbank en-GB, fr-FR, de-DE, pl-PL 2023-08-25
VD289,46 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TX510 - Präsenzmelder 2 Kanal (DE, Vers. 6T 7571a)
Applikationshandbuch de-DE 2020-01-01
PDF382,22 kB -
Funktionsbeschreibung
Description d'application TX510
Funktionsbeschreibung en-GB 2020-01-01
PDF964,05 kBFunktionsbeschreibung TX100 für TX510 - 2 Kanal-360° Bewegungmelder (DE, Vers. 6T 7557a)
Funktionsbeschreibung de-DE 2020-01-01
PDF1,00 MB
