Funk- Außenbewegungsmelder IP55 mit LED- Strahler, quicklink, weiß TRE600
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Systemschnittstelle/Medien-Gateway 1 Produkte verfügbar
-
Zubehör für Bewegungsmelder 1 Produkte verfügbar
Vervollständigen Sie Ihr System
Technische Merkmale
-
Empfohlene Montagehöhe2,5 - 4,0 m
-
Unterstützten EinstellmodusETS, easy, quicklink
-
Minimale Einschaltdauer30 s
-
Mit Bussystem KNX-FunkJa
-
Busankopplung inklusiveJa
-
Ansprechhelligkeit einstellbar5 - 1000 lx
-
Erfassungswinkel einstellbar45 - 90 °
-
Betriebstemperatur-20 - 45 °C
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS), Polycarbonat (PC)
-
FunktionAusschaltvorwarnung Auf Dimmeinsätzen, Einfache Zusatzfunktionen: + 6 Szenen, Betriebsmodus ein/aus, Szenenaufruf bei Bewegung/ohne Bewegung, Mit Memory-Funktion zur Anwesenheitssimulation, Teach-Funktion für die Ansprechhelligkeit über Taste, Mit Tastensperre, Party-Funktion zum Einschalten für 2 Stunden, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür Wandmontage, Plug & Play Anschlussmontage
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-

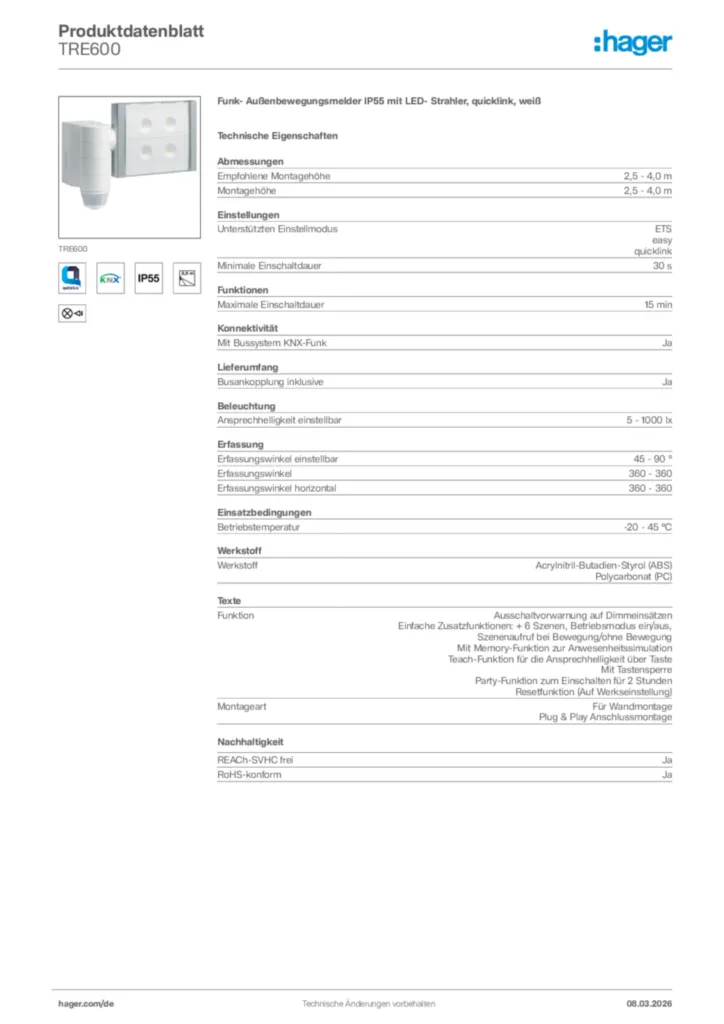

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRE600
-
Montageanleitung
Installationsanleitung für TRE600 - Funk- Außenbewegungsmelder IP55 mit LED- Strahler, quicklink (DE-PT-EL-EN-IT-FR-ES-NL, Stand: 05.2019)
Montageanleitung en-GB, fr-FR, de-DE, el-GR, it-IT, nl-NL, pt-PT 2019-05-14
PDF43,60 MBInstallationsanleitung für TRE600 - Funk- Außenbewegungsmelder IP55 mit LED- Strahler, quicklink (DE-PT-EL-EN-IT-FR-ES-NL, Stand: 10.2016)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, el-GR, it-IT, nl-NL, pl-PL, pt-PT 2016-11-02
PDF44,76 MB -
Technische Broschüre
Die innovative Funklösung
Mit einfacher quicklink-Konfiguration oder KNX-Programmierung (13DE0254)
PDF14,40 MBWir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX Gebäudesteuerung
Bestellübersicht Mai 2024 (24DE0020-07)
PDF60,54 MBKNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Technische Beilage (single-product)
Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein
Stand: 01.04.2022
PDF40,42 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TRE600 - Funk- Außenbewegungsmelder IP55 mit LED- Strahler, quicklink (V101)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD5177,19 kBKNX Produktdatenbank (ab ETS4) für TRE600 - Funk- Außenbewegungsmelder IP55 mit LED- Strahler, quicklink (V101)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD169,14 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TRE600 - LED-Projektor mit Infrarotmelder (DE, Vers. 6T 8016-01a)
Applikationshandbuch de-DE 2012-02-23
PDF1,91 MBDescription d'application ETS TRE600
Applikationshandbuch en-GB, pl-PL 2012-02-23
PDF1,84 MB -
Funktionsbeschreibung
Description d'application TX100 TRE600
Funktionsbeschreibung en-GB 2012-03-01
PDF1,87 MBFunktionsbeschreibung TX100 für TRE600 - LED-Projektor mit Infrarotmelder (DE, Vers. 6T 8017-01a)
Funktionsbeschreibung de-DE 2012-03-01
PDF1,89 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Ausschreibungstext
Funk-Außenbewegungsmelder IP55 mit energieeffizientem LED-Strahler und niedrigem Standby-Verbrauch als als Funklösungen im 868 MHz Bereich mit quicklink Funk oder Integration via KNX-Funk Medienkoppler ins KNX-TP-Systemverwendbar. Werkzeugloser quicklink Push-Button Modus mittels Konfigurationstaste mit LED-Anzeige am Gerät. Dient zur Beleuchtungssteuerung in gewerblichen Gebäuden und Wohnhäusern mittels der Erfassung sich bewegender Personen. Erfassungsbereich von 220° mit Unterkriechschutz zur lokalen Erfassung und einer Reichweite von max. 16 m bei einer empfohlenen Montagehöhe von ca. 2,5 m. Horizontale Linseneinstellung von +/- 80° und vertikale Strahlereinstellung von 340° oder horizontal 180° möglich. Erfassung mittels Fresnellinsen. Begrenzung des Überwachungsbereiches durch mitgelieferte Blenden möglich. Die Einstellung der Zeitverzögerung und des Helligkeitswerts erfolgt direkt am Gerät durch Drehen des Bajonettverschlusses oder per optionaler Fernbedienung oder über KNX-Objekte möglich. Einstellung der Empfindlichkeit von 20% bis 100%. Funktionen: Zeitverzögerung, Helligkeitswert, Ein/Aus, Ferien-,Urlaubs- oder Autofunktion, Reset zum Zurücksetzen auf die Werkeinstellungen, Testmodus.
Empfohlene Montagehöhe: 2,5 - 4,0 m
Minimale Einschaltdauer: 30 s
Busankopplung inklusive: Ja
Ansprechhelligkeit einstellbar: 5 - 1000 lx
Erfassungswinkel einstellbar: 45 - 90 °
Betriebstemperatur: -20 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TRE600
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
