Funk Jalousieausgang Unterputz, 1fach, quicklink TRB221A
EAN
3250615989093
Marke
Hager
VPE
1 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Produkt nicht mehr lieferbar
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Mit Bussystem KNX-FunkJa
Installation, Montage
-
Montage aufUnterputz
Ausstattung
-
Mit Schieber für HandschaltungJa
Werkstoff
-
FarbeLichtgrau
Elektrischer Strom
-
Max. Schaltstrom5 A
Einsatzbedingungen
-
Betriebstemperatur0 - 45 °C
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 2.5 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 2.5 mm²
Kapazität
-
Anzahl Module0
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion, Resetfunktion (Auf Werkseinstellung)
-
AnschlussartMit Schraub-Liftklemmen
Downloads
-

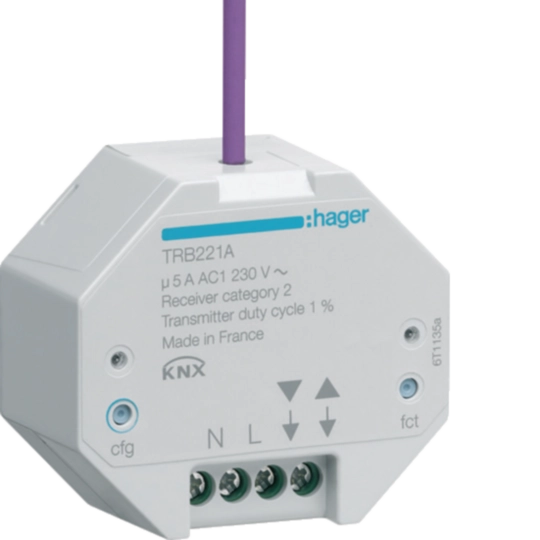

Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRB221A
-

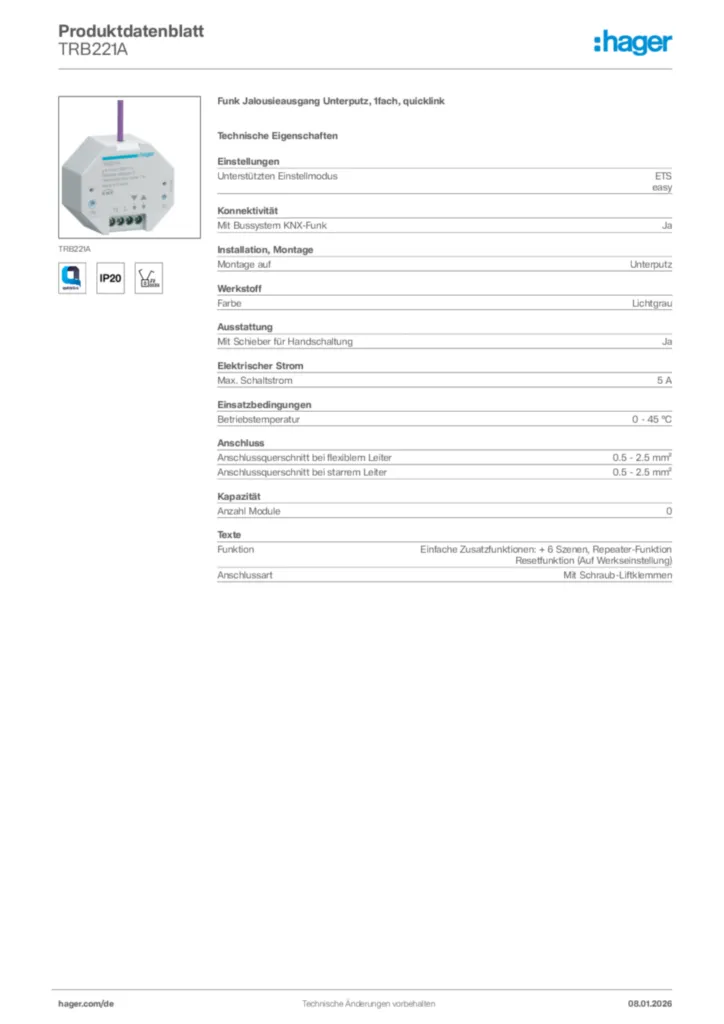

Produktdatenblatt
Hager Produktdatenblatt TRB221A
Funk Jalousieausgang Unterputz, 1fach, quicklink
PDF -
Montageanleitung
Installationsanleitung für TRB221A - Funk Jalousieausgang Unterputz, 1fach, quicklink (DE-NO-SV-PT-EN-IT-FR-NL-ES, Stand: 06.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2014-01-10
PDF2,78 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TRB221A - Funk UP Jalousieausgang 1fach, quicklink (V105)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
VD5347,30 kB
KNX Produktdatenbank (ab ETS4) für TRB221A - Funk UP Jalousieausgang 1fach, quicklink (V105)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
KNXPROD309,75 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TRB221A - quicklink Funkausgänge Rolläden/Jalousien (DE, Vers. 6T8720-01a)
Applikationshandbuch de-DE 2013-01-15
PDF1,56 MB
ETS Applikationsbeschreibung für TRB221A
Applikationshandbuch en-GB 2014-10-22
PDF1,60 MB -
Funktionsbeschreibung
Funktionsbeschreibung TX100 für TRB221A, TRE221 - Quicklink Funkausgänge Rolladen / Jalousien (DE, Vers. 6T 8049-01b)
Funktionsbeschreibung de-DE 2013-01-15
PDF1,32 MB
TX100 Funktionsbeschreibung für TRB221A_TRE221
Funktionsbeschreibung en-GB 2020-01-01
PDF1,28 MB
Mehr Downloads
Ausschreibungstext
Funk Jalousieausgang Unterputz, 1fach, quicklink
UP-Ausgangsgerät zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten oder KNX fähigen Bussystemen über Funk. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen Ausgang EIN/AUS, Zeitfunktionen, Priorität, 8 Szenenfunktionen frei definierbar. Reichweite: ca. Innen 30m ; Außen 100m. Einbau in UP Dosen 60 mm.
Montage auf: Unterputz
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Max. Schaltstrom: 5 A
Betriebstemperatur: 0 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl Module: 0
Fabrikat : Hager oder gleichwertig
Artikel : TRB221A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
UP-Ausgangsgerät zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten oder KNX fähigen Bussystemen über Funk. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen Ausgang EIN/AUS, Zeitfunktionen, Priorität, 8 Szenenfunktionen frei definierbar. Reichweite: ca. Innen 30m ; Außen 100m. Einbau in UP Dosen 60 mm.
Montage auf: Unterputz
Mit Schieber für Handschaltung: Ja
Farbe: Lichtgrau
Max. Schaltstrom: 5 A
Betriebstemperatur: 0 - 45 °C
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 2.5 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 2.5 mm²
Anzahl Module: 0
Fabrikat : Hager oder gleichwertig
Artikel : TRB221A
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
