Der Funk-Ausgang Unterputz, 1-fach 16 Ampere, ist ein Ausgangsgerät für das Schalten von Verbrauchern. Es ermöglicht eine werkzeuglose Konfiguration und ist kompatibel mit KNX-Funk Medienkopplern. Das Gerät unterstützt Funktionen wie Schalten, Szenensteuerung, Zeitschaltung und Zwangssteuerung. Geeignet für Unterputz Dosen mit 60 mm Durchmesser. Ideal für die Integration in bestehende Bussysteme.
EAN
3250615989314
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
- KNX Funk
- Schalt-Aktoren
- Mehr sehen
Funk Ausgang Unterputz, 1-fach 16A, quicklink TRB201
Preis
118,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Einstellungen
-
Unterstützten EinstellmodusETS, easy
Konnektivität
-
Radio ProtokollKNX-Funk
-
Empfänger Kategorie2
-
Mit Bussystem KNXNein
-
Mit Bussystem KNX-FunkJa
Abmessungen
-
Höhe30 mm
-
Einbautiefe35 mm
Werkstoff
-
FarbeLichtgrau
Ausstattung
-
Funk bidirektionalJa
-
Mit Schieber für HandschaltungNein
Elektrischer Strom
-
Nennstrom16 A
-
Schaltstrom16 A
Frequenz
-
Frequenz50 - 60 Hz
-
Funk Empfangsfrequenz868,30 - 868,30 MHz
Leistung
-
Ausgangsleistung3680 W
-
230 V Glüh- und Halogenlampen2300 W
Spannung
-
Betriebsspannung230 - 230 V
-
Bemessungsbetriebsspannung Ue230 - 230 V
-
Systemspannung230 V AC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Einsatzbedingungen
-
Betriebstemperatur0 - 45 °C
Anschluss
-
Anschlussquerschnitt bei starrem Leiter2.5 mm²
-
Anschlussquerschnitt bei flexiblem Leiter2.5 mm²
Texte
-
FunktionEinfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion, Resetfunktion (Auf Werkseinstellung)
-
MontageartFür den Einbau hinter UP-Einsätzen
-
AnschlussartMit Schraub-Liftklemmen
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TRB201
-

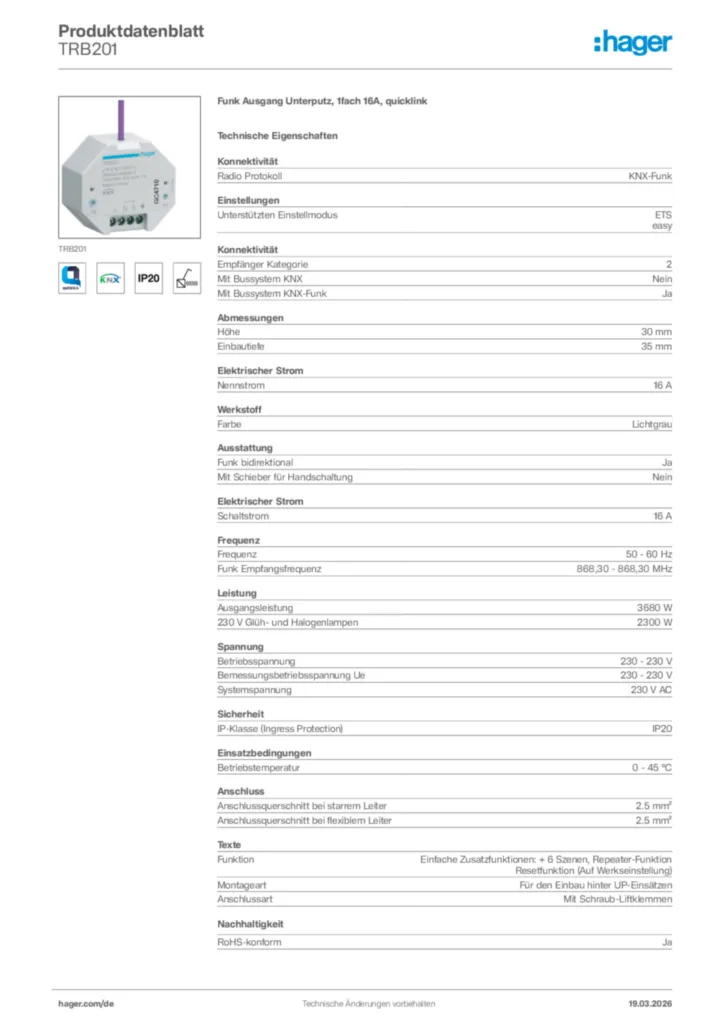

Produktdatenblatt
Hager Produktdatenblatt TRB201
Funk Ausgang Unterputz, 1fach 16A, quicklink
PDF -
Montageanleitung
Konfigurationsanleitung für TRB201 - Funk UP Ausgang 1fach 16A, quicklink (DE-NO-SV-PT-EN-IT-FR-ES-NL, Stand: 04.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2014-06-25
PDF2,06 MB -
Produktanhang
Konfigurationsanleitung quicklink (DE-FR-IT-NL, 2016-02)
Produktanhang International 2020-01-01
PDF1,18 MB
Notice de configuration quicklink pour produits radio
Produktanhang en-GB, es-ES, nn-NO, pt-PT, sv-SE 2020-01-01
PDF5,92 MB
Notice de configuration quicklink pour produits radio
Produktanhang fr-FR, de-DE, it-IT, nl-NL 2020-01-01
PDF5,92 MB -
Technische Broschüre
Die innovative Funklösung
Mit einfacher quicklink-Konfiguration oder KNX-Programmierung (13DE0254)
PDF14,40 MB
Wir rocken easy
Die intelligente Haussteuerung für Neubau und Modernisierung (24DE0020-02)
PDF236,74 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Bestellhilfe
KNX easy
Bestellübersicht Mai 2024 (24DE0020-06)
PDF11,38 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TRB201 - Funk UP Ausgang 1fach 16A (V104)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
VD5135,97 kB
KNX Produktdatenbank (ab ETS4) für TRB201 - Funk UP Ausgang 1fach 16A (V104)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2020-01-01
KNXPROD138,56 kB -
Applikationshandbuch
Applikationsbeschreibung ETS für TRB201,TRE201_202, TRC270F_D_C (DE, Vers. 6T 8048-01a)
Applikationshandbuch de-DE 2020-01-01
PDF1,41 MB
Description d'application ETS TRB201_TRE201_202_TRC270F_D_C
Applikationshandbuch en-GB, pl-PL 2020-01-01
PDF1,37 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
85145183KNX-Funk Taste 1fach quicklink B.7 alu, mattPreis171,90 €/ Stück * -
2
85145188KNX-Funk Taste 1fach quicklink S.1/B.3/B.7 polarweiß, mattPreis158,30 €/ Stück * -
3
85145185KNX-Funk Taste 1fach quicklink S.1/B.3/B.7 anthrazit, mattPreis166,80 €/ Stück * -
4
85745283KNX-Funk Zeitschaltuhr quicklink B.7 alu, mattPreis239,20 €/ Stück * -
5
85146188KNX-Funk Taste 2fach quicklink S.1/B.3/B.7 polarweiß, mattPreis198,00 €/ Stück *
Ausschreibungstext
Funk Ausgang Unterputz, 1fach 16A, quicklink
UP-Ausgangsgerät zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen: Schalten, Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung. Einbau in UP Dosen 60 mm.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Einbautiefe: 35 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Nein
Funk bidirektional: Ja
Schaltstrom: 16 A
Frequenz: 50 - 60 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 3680 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Funktion: Einfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRB201
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
UP-Ausgangsgerät zum Schalten von Verbrauchern in Verbindung mit quicklink Funkprodukten als werkzeuglose quicklink-Konfiguration über Tasten mit LED-Anzeige oder Integration via KNX-Funk Medienkoppler ins KNX-TP-System. Das Gerät setzt die Schaltinformationen in bidirektionale Befehle um. Funktionen: Schalten, Szenen, Zeitschaltung, Taster Schließer, Zwangssteuerung. Einbau in UP Dosen 60 mm.
Radio Protokoll: KNX-Funk
Empfänger Kategorie: 2
Mit Bussystem KNX: Nein
Mit Bussystem KNX-Funk: Ja
Einbautiefe: 35 mm
Farbe: Lichtgrau
Mit Schieber für Handschaltung: Nein
Funk bidirektional: Ja
Schaltstrom: 16 A
Frequenz: 50 - 60 Hz
Funk Empfangsfrequenz: 868,30 - 868,30 MHz
Ausgangsleistung: 3680 W
Betriebsspannung: 230 - 230 V
Bemessungsbetriebsspannung Ue: 230 - 230 V
Systemspannung: 230 V AC
Funktion: Einfache Zusatzfunktionen: + 6 Szenen, Repeater-Funktion
Resetfunktion (Auf Werkseinstellung)
Montageart: Für den Einbau hinter UP-Einsätzen
Anschlussart: Mit Schraub-Liftklemmen
Fabrikat : Hager oder gleichwertig
Artikel : TRB201
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
