EMPFEHLUNG
Hager

TN530

PoE-Switch mit 4x PoE ports + 4x 1Gbit/s ports
Best-Nr.
TN530
EAN-Nr.
3250615945303
VPE
1 Stück
Preisgruppe
H550
Preis
296,00 € / Stück *

Technische Merkmale

  • Betriebsspannung
    • 48 V DC
  • Betriebstemperatur
    • -5…45 °C
  • Breite Reiheneinbaugerät (REG)
    • 8 TE
    • Ethernet Switch für den Aufbau von Netzwerk-Installationen
    • für Heim- und Büro-Netzwerke
    • mit Power-LED, 4 orangenen Status-LEDs für PoE und 8 grünen LEDs für Datenverkehr
    • 8 Gigabit-Ethernet fähige Ports, davon 4 mit PoE-Speisung zur Versorgung weiterer Netzwerkgeräte
    • mit 8 RJ45-Buchsen: 6 frontseitig und 2 unten
    • mit 45° Schrägauslass
    • mit QuickConnect Steckklemmen
    • Versorgung über TGF120. Bei Einsatz mehrerer TN530 benötigt jedes Gerät seine eigene Spannungsversorgung TGF120.
    • Power over Ethernet (PoE) nach Norm IEEE 802.3 af

Downloads

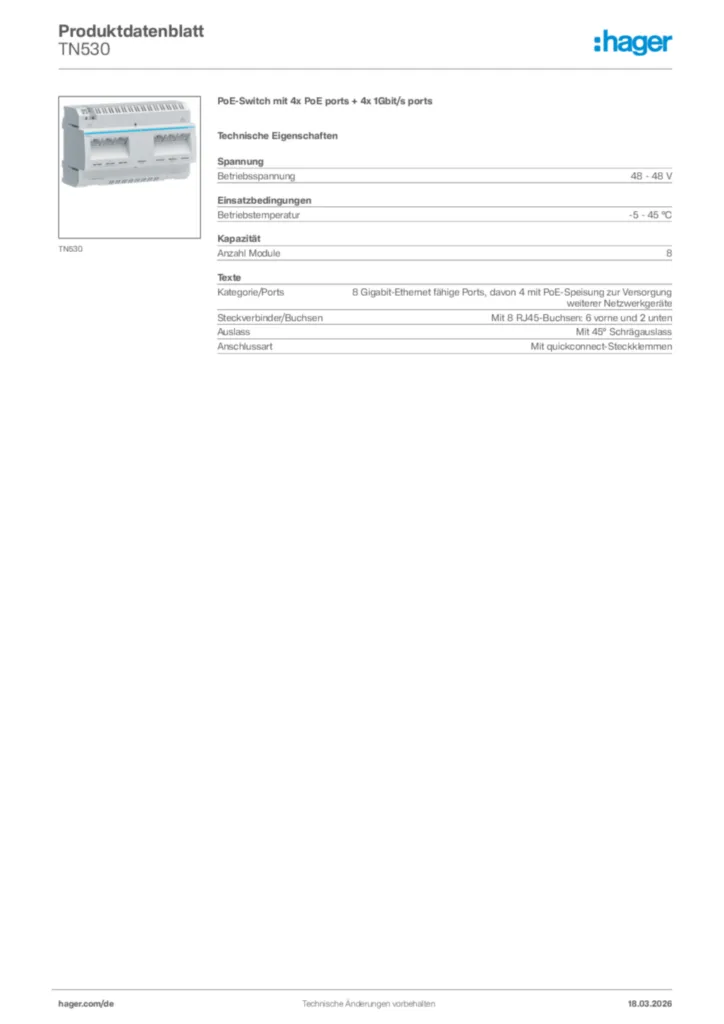

  • Produktbild für TN530

  • Bedienungs- & Montageanleitungen

  • Bedienungsanleitung für TN530

    PDF
    1 MB
  • Technik-Broschüre

  • 2Draht Türkommunikation

    Doppelt besser (17DE0070_01)

    PDF
    12 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Hager Tipps

  • Hager Tipp 44

    Die aktuelle VDE-AR-N 4100:2019-04 (21DE0009_02)

    PDF
    8 MB
  • Hager Tipp 35

    Funktionspotentialausgleich (20DE0082)

    PDF
    2 MB
  • Produktinformationen

  • Produktinformation Elcom - Access Gate

    (20DE0039)

    PDF
    1 MB
  • Kataloge

  • KNX easy

    Bestellübersicht November 2020 (20DE0247)

    PDF
    2 MB
  • KNX Gebäudesteuerung

    Bestellübersicht August 2020 (20DE0079)

    PDF
    5 MB
  • Technischer Anhang

  • Technischer Anhang - 2Draht

    Stand: 01.01.2020

    PDF
    737 KB
  • Technischer Anhang - Zählerplatz-Innenausbausysteme

    Stand: 01.01.2020

    PDF
    398 KB
  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
  • Handbuch

  • Türkommunikation - 2Draht Bussystem (17DE0337)

    PDF
    14 MB
Weitere Downloads

Systemtext

Durchführende Personen

Die Projektierung, Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des KNX-Systems. Daher können die o.g. Arbeiten in einer Starkstromanlage, in der der KNX zum Einsatz kommt, nur von Personen durchgeführt werden, die bei einer Schulung in einer zertifizierten Schulungsstätte die erforderlichen Kenntnisse erworben haben. Bei der Auswahl der Einbauorte von KNX-Komponenten müssen die Angaben des Herstellers über die technischen Daten berücksichtigt werden. Zum Schutz der KNX-Anlage und des Anlagenbetreibers vor Schaden jeglicher Art ist es erforderlich, die verantwortliche(n) Person(en) namentlich zu benennen.

1) PROJEKTIERUNG UND PARAMETRIERUNG:

Die für die Projektierung und Parametrierung verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.

2) INSTALLATION

Falls von 1) abweichend:
Die für die Installation verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.

3) INBETRIEBNAHME:

Falls von 1) abweichend:
Die für die Inbetriebnahme verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.

4) WARTUNG:

Falls von 1) abweichend:
Die für die Projektierung verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.
KNX Inbetriebnahme

Inbetriebnahme des KNX-Systems einschließlich der Kontrolle der zentralen und dezentralen Schalt- und Meldefunktionen.
KNX Dokumentation

Erstellung einer Dokumentation des KNX-Systems mit Hilfe der ETS im folgenden Umfang:

- Lageplan mit eingezeichneten KNX-Geräten
- Topologiedarstellung des Bussystems
- Geräteliste mit eingestellten Parametern
- Gruppenadressenübersicht
- Ansichtszeichnung der KNX-Geräte in den Verteilungen
Zählerschranklösung

Schrankgehäuse nach DIN VDE 0603/1, Maßnorm DIN 43 870 zur Aufputz, Unterputz oder teilversenkter Montage. Bestehend aus Schrank mit Tür aus pulverbeschichtetem, eingebranntem, stabil profiliertem 1 mm dickem Stahlblech. Innenauskleidung komplett aus Kunststoff. Leitungseinführungen oben und unten durch eingebaute Kunststoffflanschplatten. Rückseitige Vorprägung im Kunststoffteil. Sammelschienendurchführungen als beidseitige seitliche werkzeuglos zu öffnende Flansch im unteren Bereich als Möglichkeit zur Sammelschienenverbindung von verschiedenen Schränken oder in Verbindung mit einem Kabelanschlusskasten und Anschlusssatz. Neben der Durchführung im NAR zusätzlich Öffnungen im Bereich des AAR (für Bauhöhe 1100 und 1400 mm) und RfZ (für Bauhöhe 1100mm). Tür frontbündig mit innenliegenden, justierbaren Scharnieren, wahlweise rechts oder links anschlagbar mit 110° Öffnungswinkel. Türverschluss mit Vorreiber. Türverschluss durch andere Schließungen austauschbar. Schrank nebeneinander und übereinander anflanschbar. Schrankgröße 1- bis 5-feldrig mit 72 bis 540 Platzeinheiten (PLE).
Hinweis: Die Hauptleitung ist nach VDE-AR-N 4100:2019-04 von unten oder seitlich in den unteren Anschlussraum des Zählerschrankes einzuführen und dort anzuschließen.

Höhe:  __  mm (1100mm oder 1400mm)
Breite: __ mm
Tiefe: 205 / 160 mm, RAL-Farbe: 9010
Schutzart 44, Schutzklasse II
Nennstrom des Sammelschienensystems 250 A
Ausführung nach VDE-AR-N 4100:2019-04

Zähleranlage für __ Zählerplatz(e).

Nach den technischen Anschlussbedingungen (TAB) des VNB __ für:
__ Elektronische Haushalts-Zähler (eHZ) oder
__ Zähler mit 3-Punktbefestigung (3HZ).

__ für Bezugsanlagen mit haushaltsüblichem Verbrauch max. 63 A (10mm²) nach DIN 18015-1 ( __ Wohnungen, __ Allgemein, __ Reserve, __ Wärmepumpe)

__ für Dauerstromanwendungen max. 32 A (10 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 22 KW)
__ für Dauerstromanwendungen max. 44 A (16 mm²) nach VDE-AR-N 4100:2019-04 (z.B. PV bis 30 KW)

__ für Zählerplätze mit mehr als 63 A im Aussetzbetrieb bzw. 44 A im Dauerbetrieb (Wandlermessung) Nennstrom _ A, Nennleistung _ kW

__ Tarifrundsteuerempfänger als Dreipunktausführung alternativ

__ Tarifrundsteuerempfänger als Hutschienenausführung

__ Verteilerfeld ( __ PLE), mit/ohne Sammelschienen zur Einspeisung

__ Verteilerfeld ( __ PLE) mit APZ-Raum nach VDE-AR-N 4100:2019-04, mit/ohne Sammelschienen zur Einspeisung

__ Kommunikationsfeld, 1- oder 2-feldig

__ Kommunikationsfeld mit APZ-Raum nach VDE-AR-N 4100:2019-04, mit/ohne Sammelschienen zur Einspeisung

__ Stück SLS Schalter Hager HTS3xxE in __  A..

Spannungsabgriff für Spannungsversorgung Zusatzgeräte nach VDE-AR-N 4100:2019-04:
__ vor dem SLS mit Sicherungsbox steckbar 25 kA
__ vor dem SLS mit LS-Schalter 10 A / 25 kA
__ hinter dem SLS mit Sicherungsbox steckbar 25 kA.

Überspannungsschutz mit Kombiableiter Typ 1/2/3 zur Sammelschienenmontage im NAR. Zur Einhaltung der  Anforderungen nach DIN VDE 0100-443 und -534:

___für TNS/TT-Netz, ohne äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNC-Netz, ohne äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNS/TT-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNC-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 160 A
___für TNS/TT-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 315 A
___für TNC-Netz, mit äußeren Blitzschutz, Vorsicherung im HAK ≤ 315 A

Absicherung Keller, WM, Trockner (wenn TAB / DIN konform) pro WE (max. 6 PLE)
__ Stück FI/LS Schalter 10 kA, 16 A, 30 mA (ADA516D).

Allgemein-Verteilerfeld bestückt mit:
__ Stück LS Schalter 6 kA, 16 A (MBS116)
__ Stück FI/LS Schalter  6 kA, 16 A, 30 mA (ADS916D)
__ Stück RCD Typ 40 A 4-polig, 30 mA (CDS440D).

Bestehend aus:
__ Stück ZB__S, Zählerschrank
__ Stück ZK__ Komplettfeld für __ Zähler
__

gewähltes Fabrikat/Typ: HAGER/univers Z oder gleichwertig

liefern, montieren und betriebsfertig anschließen.
KNX Änderung eines Busteilnehmers

Änderung eines Busteilnehmers nach Fertigstellung der Anlage bei Nutzungs- oder Funktionsänderung. Oder Hinzufügen eines weiteren Busteilnehmerns zum KNX-System, einschließlich Inbetriebnahme und Kontrolle der geänderten Funktionen.
KNX Systembeschreibung

Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen:
- Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten!
- Die maximale Länge zwischen zwei Busgeräten beträgt 700 m!
- Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten!
- Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet!
- Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.
KNX Projektierung

Projektierung aller KNX-Geräte mit Hilfe der ETS inklusive Parametrierung der KNX-Geräte nach Erfordernis bzw. nach Vorgaben des Bauherrn oder Nutzers.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

PoE-Switch mit 4x PoE ports + 4x 1Gbit/s ports
Ethernet Switch für den Aufbau von Netzwerk-Installationen. Reiheneinbaugerät mit 8 RJ45-Buchsen (6 frontseitig und 2 unten) als 8 Gigabit-Ethernet fähige Ports (davon 4 mit PoE-Speisung mit 15,4W pro Port) zur Versorgung weiterer Netzwerkgeräte. Mit Power-LED, 4 orangefarbenen Status-LEDs für PoE, 8 grüne LEDs für den Datenverkehr und QuickConnect Steckklemmen. Power over Ethernet (PoE) nach Norm IEEE 802.3af.
Hinweis: Separate Spannungsversorgung über TGF120. Bei Einsatz mehrerer TN530 benötigt jedes Gerät seine eigene Spannungsversorgung.

  • Betriebsspannung :48 V DC
  • Betriebstemperatur :-5…45 °C
  • Breite Reiheneinbaugerät (REG) :8 TE

Fabrikat : Hager oder gleichwertig
Artikel : TN530
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
