EMPFEHLUNG
Hager

TJA670

domovea basic mit easy und IoT
Best-Nr.
TJA670
EAN-Nr.
3250618502237
VPE
1 Stück
Preisgruppe
H560
Preis
735,80 € / Stück *

Technische Merkmale

  • Betriebsspannung über Bus
    • 21…32 V DC
  • Hilfsspannung
    • 24 V DC
  • Datenrate Ethernet
    • max. 2 x 100/1000 Mbit/s
  • Betriebstemperatur
    • -5…45 °C
  • Leiterquerschnitt (flexibel)
    • 0.75…2.5 mm²
  • Leiterquerschnitt (starr)
    • 0.75…2.5 mm²
  • Breite Reiheneinbaugerät (REG)
    • 6 TE
    • mit integrierter domovea basic
    • Integration von IoT-Anwendungen (Amazon Echo, Sonos, Phillips Hue, Netatmo Wetterstation, Google Home, IFTTT) möglich
    • Wahlschalter für Online-/ Offline-Betrieb
    • Integration von 5 IP-Kameras
    • mit grüner und roter Status-LED für LAN-Status, Betriebsbereitschaft, KNX-Status und Gateway Verbindung
    • Spannungsversorgung über PoE oder 24 VDC
    • 2 RJ45 Ports für LAN-Anschluss
    • mit 2 USB-Buchsen Typ B, USB 2.0 fähig
    • mit Beschriftungsfeld
    • mit integriertem Busankoppler
    • Busanschluss über Anschlussklemme
    • mit QuickConnect Steckklemmen
    • Für die Inbetriebnahme sind Kenntnisse der Netzwerktechnik erforderlich.

      Systemvoraussetzungen: Windows 7, Android 6, ios 11.

Downloads

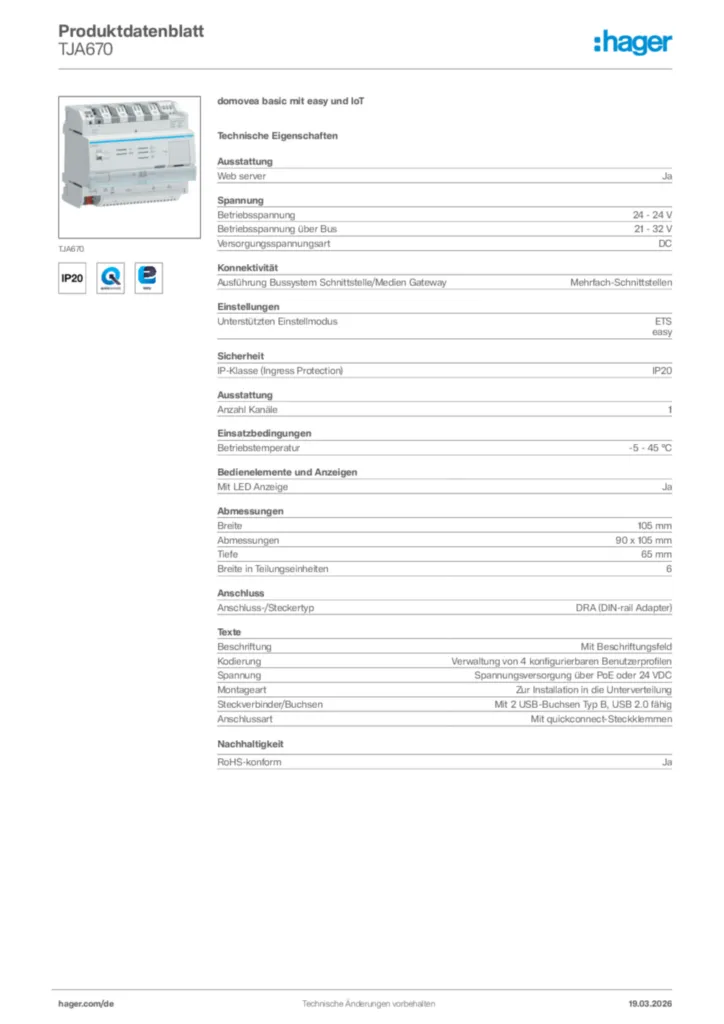

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für TJA670

  • Bedienungs- & Montageanleitungen

  • Montageanleitung für TJA470, TJA670 - domovea basic/expert mit easy und IoT, Access Gate (DE-FR, Stand: 07.2019)

    PDF
    1 MB
  • Technik-Broschüre

  • IoT Controller

    Verbindet die Welt der digitalen Dinge und Dienste mit KNX (17DE0090_01)

    PDF
    3 MB
  • domovea

    Der Grundstein für das Smart Home (19DE0040_02)

    PDF
    8 MB
  • easy mit domovea

    Smart Home leicht gemacht
    Die intelligente Haussteuerung für Neubau und Modernisierung (19DE0040_44)

    PDF
    13 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Kataloge

  • KNX Gebäudesteuerung

    Bestellübersicht August 2020 (20DE0079)

    PDF
    5 MB
  • KNX easy

    Bestellübersicht November 2020 (20DE0247)

    PDF
    2 MB
  • Technischer Anhang

  • Technischer Anhang - Schalterprogramme und Gebäudesteuerung Allgemein

    Stand: 01.11.2020

    PDF
    8 MB
  • Programmier/Inbetriebnahmesoftware

  • Multi application software (easytool, domovea, access)

    EXE
    224 MB
  • PS_TJA470_TJA670_domovea_client_set_up_V3-8-0_Android_touch_panel

    Domovea Client Android touch panel

    APK
    66 MB
  • Hager Pilot Windows

    EXE
    94 MB
  • Hager Pilot Mac OS

    DMG
    59 MB
  • PS_TJA470_TJA670_domovea_client_set_up_V3-8-0_Mac_OS

    Domovea Client Mac OS

    DMG
    112 MB
  • PS_TJA470_TJA670_domovea_client_set_up_V3-8-0_Windows

    Domovea Client Windows

    EXE
    175 MB
  • KNX Produktdatenbank

  • ETS Produktdatenbank für TJA670

    KNXPROD
    83 KB
  • Handbuch

  • Installationshandbuch domovea TJA470 TJA670 DE 6LE007139D

    PDF
    1 MB
  • How-to videos

  • domovea - How to

    URL
Weitere Downloads

Systemtext

KNX Projektierung

Projektierung aller KNX-Geräte mit Hilfe der ETS inklusive Parametrierung der KNX-Geräte nach Erfordernis bzw. nach Vorgaben des Bauherrn oder Nutzers.
KNX Systembeschreibung

Das KNX System ist ein flexibles, aufwärtskompatibles Installationsbussystem (früher EIB = European Installation Bus) für den Einsatz in der Gebäudesystemtechnik. Es ist speziell zugeschnitten auf besondere Anforderungen bezüglich des Komforts, der Möglichkeit zur flexiblen Raumnutzung, der Kombination von zentraler und dezentraler Steuerung, der intelligenten Verknüpfung von Gewerken und Systemen, Kommunikationsmöglichkeiten, Umweltverträglichkeit, der Energie- und Betriebskostenminimierung sowie der Funktionen Anzeigen, Melden, Bedienen, Überwachen und Detektieren. Durch seinen dezentralen Aufbau ermöglicht es in Wohn- und Zweckbauten, unabhängig von der Anlagengröße, ein gebäudespezifisches Betriebsmanagement. Besonders vorteilhaft wirkt sich die Verwendbarkeit von handelsüblichen Stromkreisverteilern und Installationsdosen aus. Alle Busteilnehmer werden über eine den KNX-Richtlinien (Konnex Association) entsprechende Busleitung (z.B. J-Y(St)Y 2x2x0,8) verbunden. Da die Busleitung, nach DIN VDE 0100, direkt neben Starkstromleitungen verlegt werden darf, wird die Leitungsführung stark vereinfacht. Gegenüber öffentlichen Fernmeldeanlagen ist die Busanlage mit allen Komponenten wie eine Starkstromanlage zu behandeln. Wie bei der Starkstrominstallation darf die Leitungsführung linien-, stern- bzw. baumförmig ausgeführt werden. Eine Kombination der verschiedenen Leitungsführungen ist grundsätzlich erlaubt. Die Verdrahtung erfolgt in Zweidraht-Technik, wobei die Adern mit den Farben rot (für "+") und schwarz (für "-") die Vorzugsadern darstellen. Die Adern mit den Farben weiß und gelb dienen als Reserve. Über die Busleitung werden die Teilnehmer mit der Busspannung (Schutzkleinspannung SELV 30 V DC) versorgt. Gleichzeitig dient sie zur Übertragung der Informationen, die zwischen den Busteilnehmern ausgetauscht werden. Ein Abschlusswiderstand wird für die Busleitung nicht benötigt. Die kleinste Einheit im KNX-System ist ein Teilnehmer. Jeder Teilnehmer besteht aus einem Anwendermodul (AM) und einem Busankoppler (BA). AM und BA sind über die Anwenderschnittstelle (AST) miteinander verbunden. Bis zu 64 Teilnehmer können an eine Linie angeschlossen werden. Zwölf Linien können über Linienkoppler miteinander verbunden und damit zu einem Bereich zusammengefasst werden. Bis zu 15 dieser Bereiche können über Bereichskoppler miteinander verbunden werden. Projektierung, Parametrierung, Inbetriebnahme und Diagnose werden mit der ETS (EIB-Tool-Software) durchgeführt. Die Dokumentation der Anlage wird ebenfalls mit der ETS erstellt. Im Rahmen der Projektierung wird jedem Teilnehmer eine eindeutige physikalische Adresse zugewiesen. Diese setzt sich zusammen aus der Nummer des Bereiches, der Linie und des Teilnehmers innerhalb der Linie. Bei der Inbetriebnahme wird zuerst diese physikalische Adresse in den BA geladen. Hierzu wird der PC über eine Datenschnittstelle (USB) an einer beliebigen Stelle der Anlage an den Bus angeschlossen. Die Programmierung aller BA einer KNX-Anlage mit den zugeordneten Applikationen aus der Hersteller-Datenbank erfolgt anhand der physikalischen Adressen. Jeder BA enthält ein EEPROM, in dem die physikalische Adresse und die Applikation abgelegt werden. Auf diese Weise ist das KNX-System vor Datenverlust bei Spannungsausfall geschützt. Bei der Installation der KNX-Anlage gelten folgende Bedingungen:
- Die Gesamtlänge aller in einer Buslinie verlegten Leitungen darf eine Länge von 1000 m nicht überschreiten!
- Die maximale Länge zwischen zwei Busgeräten beträgt 700 m!
- Die maximale Leitungslänge zwischen der Spannungsversorgung (einschließlich Drossel) und jedem Busteilnehmer darf 350 m nicht überschreiten!
- Um EMV-Störungen durch Überspannungen zu vermeiden, ist darauf zu achten, dass die Busleitung an keiner Stelle der Anlage eine geschlossene Schleife bildet!
- Die Projektierung und Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Bus-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des Systems. Deshalb dürfen alle o.g. Arbeiten nur von geschulten Personen durchgeführt werden.
Durchführende Personen

Die Projektierung, Parametrierung sowie die Inbetriebnahme und Diagnose einer KNX-Anlage erfordert genaue Produktkenntnisse in Bezug auf die Funktionalität des KNX-Systems. Daher können die o.g. Arbeiten in einer Starkstromanlage, in der der KNX zum Einsatz kommt, nur von Personen durchgeführt werden, die bei einer Schulung in einer zertifizierten Schulungsstätte die erforderlichen Kenntnisse erworben haben. Bei der Auswahl der Einbauorte von KNX-Komponenten müssen die Angaben des Herstellers über die technischen Daten berücksichtigt werden. Zum Schutz der KNX-Anlage und des Anlagenbetreibers vor Schaden jeglicher Art ist es erforderlich, die verantwortliche(n) Person(en) namentlich zu benennen.

1) PROJEKTIERUNG UND PARAMETRIERUNG:

Die für die Projektierung und Parametrierung verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.

2) INSTALLATION

Falls von 1) abweichend:
Die für die Installation verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.

3) INBETRIEBNAHME:

Falls von 1) abweichend:
Die für die Inbetriebnahme verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.

4) WARTUNG:

Falls von 1) abweichend:
Die für die Projektierung verantwortliche Person

Name:

Firma:

Straße:

Ort:

hat an folgender Schulungsstätte:

Straße:

Ort:

die Befähigung erworben.

Sie hat an einer Produktschulung des Herstellers (der Hersteller)
( ) teilgenommen.
( ) nicht teilgenommen.
KNX Änderung eines Busteilnehmers

Änderung eines Busteilnehmers nach Fertigstellung der Anlage bei Nutzungs- oder Funktionsänderung. Oder Hinzufügen eines weiteren Busteilnehmerns zum KNX-System, einschließlich Inbetriebnahme und Kontrolle der geänderten Funktionen.
KNX Dokumentation

Erstellung einer Dokumentation des KNX-Systems mit Hilfe der ETS im folgenden Umfang:

- Lageplan mit eingezeichneten KNX-Geräten
- Topologiedarstellung des Bussystems
- Geräteliste mit eingestellten Parametern
- Gruppenadressenübersicht
- Ansichtszeichnung der KNX-Geräte in den Verteilungen
KNX Inbetriebnahme

Inbetriebnahme des KNX-Systems einschließlich der Kontrolle der zentralen und dezentralen Schalt- und Meldefunktionen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

domovea basic mit easy und IoT
domovea basic ist ein KNX/EIB Server für den Verteilereinbau und beinhaltet die Konfiguration im easy-Modus oder durch ein ETS Projekt, die IoT Controller Integration mit verschiedenen Skills und die domovea Konfigurations-Software, so wie Client Software in Verbindung mit einem IP Netzwerk mit Zugriff auf die Visualisierung mit unterschiedlichen Profilen. Mit anwenderfreundlichen, vorkonfigurierten und intuitiv bedienbaren Elementen zur Darstellung und Steuerung von KNX Zuständen. Inbetriebnahme und Programmierung ohne ETS über ein Konfigurationstool unter Nutzung der eingelesenen Daten aus dem ETS- oder easy Projekt. Zum Steuern, Visualisieren und mit automatischen Zentralfunktionen von z.B. Jalousien, Beleuchtungen, Heizung, Lüftung, Alarmanlage, Sensorik, IP-Kameras und Energieverbräuche. Die Energieverbräuche können grafisch und temporär mit Referenzwerte dargestellt werden. Verschiedene Sequenzen können direkt vom Endanwender angelegt und aktiviert oder deaktiviert werden. Ereignisgesteuert können Nachrichten wie Push-Mitteilung oder E-Mails versandt und Funktionen aufgerufen werden. Durch die Funktionalität von IoT kann bspw. die Sprachsteuerung, Sound-Systeme, Lichtsysteme oder Cloud-Dienste eingebunden werden. Mit der integrierten ETS-Programmierschnittstelle kann die ETS-Programmierung lokal erfolgen. Der domovea Server nutzt KNX Secure, damit die übertragenen Daten zwischen dem IP- und KNX Protokoll zuverlässig geschützt werden.
Der Zugriff auf domovea erfolgt sowohl von zu Hause, als auch von unterwegs domovea basic bestehend aus Reiheneinbaugerät, Wahlschalter für Online-/Offline-Betrieb, grüner und roter Status-LED für LAN-Status (Betriebsbereitschaft, KNX-Status und Gateway Verbindung), 2 RJ45 Ports für LAN-Anschluss, 2 USB-Buchsen Typ B, USB 2.0 fähig, Beschriftungsfeld, integrierter KNX-Busanschluss über Anschlussklemme und QuickConnect Steckklemmen. Mindest-Systemvoraussetzungen: Windows 8.1, Android 4.4, iOS 8. Die Spannungsversorgung erfolgt über ein separates 24V DC Netzteil oder durch PoE (Power over Ethernet).
  • Betriebsspannung über Bus :21…32 V DC
  • Hilfsspannung :24 V DC
  • Datenrate Ethernet :max. 2 x 100/1000 Mbit/s
  • Betriebstemperatur :-5…45 °C
  • Leiterquerschnitt (flexibel) :0.75…2.5 mm²
  • Leiterquerschnitt (starr) :0.75…2.5 mm²
  • Breite Reiheneinbaugerät (REG) :6 TE

Fabrikat : Hager oder gleichwertig
Artikel : TJA670
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
