Einbau KNX Präsenzmelder mit DALI Ausgang und Konstantlichtregelung TCC521E
KNX Präsenzmelder für Unterputz-Deckeneinbau bietet bewegungs- und helligkeitsabhängige Konstantlichtregelung. Integrierter DALI/DSI-Ausgang für bis zu 24 Steuergeräte. Helligkeitseinstellung von 5-1000 Lux, Erfassungsbereich bis 7 m bei Montagehöhe 2,5 m. Funktionen umfassen Ein/Aus, Dimmen, Zeitsteuerung und Szenenmanagement. Busankoppler integriert, Reflexionsrate einstellbar.
EAN
3250617579414
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
335,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör für Bewegungsmelder 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Empfohlene Montagehöhe2,5 - 3,5 m
-
Montagehöhe4 - 4 m
Einstellungen
-
Unterstützten EinstellmodusETS
-
Minimale Einschaltdauer60 s
Funktionen
-
Maximale Einschaltdauer60 min
Konnektivität
-
Mit Bussystem KNX-FunkNein
Spannung
-
Betriebsspannung über Bus21 - 32 V
Lieferumfang
-
Busankopplung inklusiveJa
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer12 mA
Erfassung
-
Erfassungswinkel360 - 360
-
Erfassungswinkel horizontal360 - 360
Einsatzbedingungen
-
Betriebstemperatur-10 - 45 °C
Werkstoff
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS), Polycarbonat (PC)
Texte
-
FunktionVerknüpfung mehrerer Melder zwecks Erweiterung des Erfassungsbereiches
-
MontageartMit Federbügeln für Deckeneinbau
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TCC521E
-
Produktdatenblatt

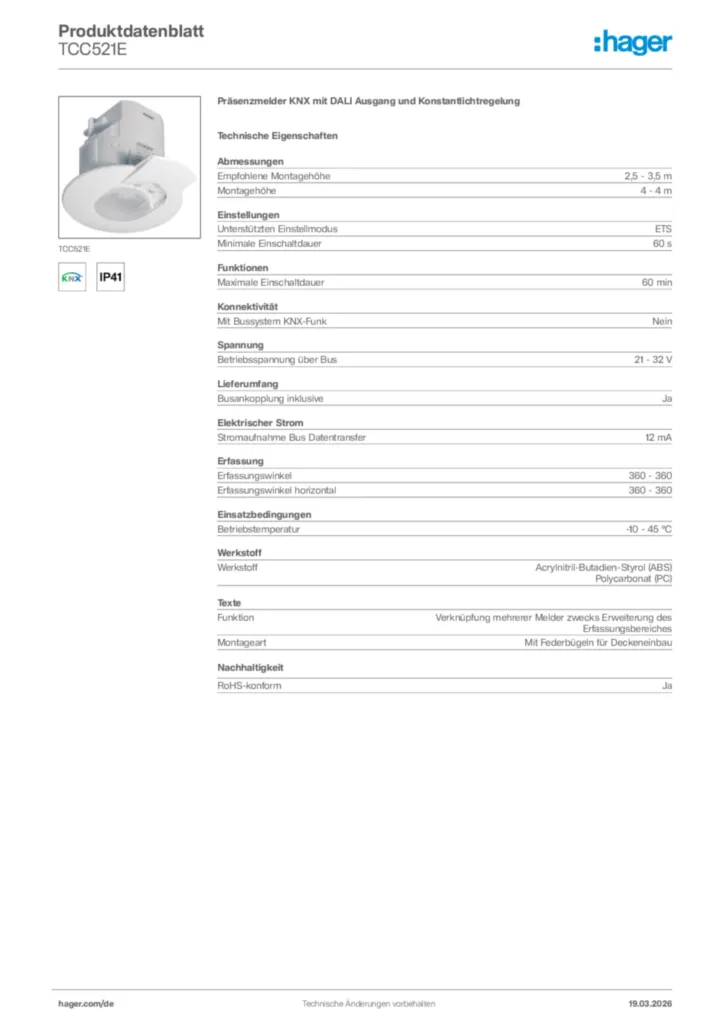

Hager Produktdatenblatt TCC521E
Präsenzmelder KNX mit DALI Ausgang und Konstantlichtregelung
PDF -
Montageanleitung
Bedienungsanleitung für TCC521E - Präsenzmelder KNX mit DALI Ausgang und Konstantlichtregelung (DE-NL, Stand: 07.2017)
Montageanleitung de-DE, nl-NL 2009-10-27
PDF4,54 MB
Montageanleitung en-GB, fr-FR, pl-PL 2009-05-18
PDF4,53 MB
Montageanleitung für TCC521E - Präsenzmelder KNX mit DALI Ausgang und Konstantlichtregelung (DE-EN-FR-NL, Stand: 07.2017)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, pl-PL 2007-09-14
PDF1,76 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TCC521E - Präsenzmelder KNX mit DALI Ausgang und Konstantlichtregelung (V105)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD5108,77 kB
KNX Produktdatenbank (ab ETS4) für TCC521E - Präsenzmelder KNX mit DALI Ausgang und Konstantlichtregelung (V105)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD92,95 kB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2023-03-02
PDF331,47 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
85121101Universal Schalteinsatz 1fach (R, L, C, LED), Tragring rundPreis76,30 €/ Stück * -
2
85121100Universal Schalteinsatz 1fach (R, L, C, LED)Preis74,10 €/ Stück * -
3
TXD505Bewegungsmelder Korridor KNX 360°, Einbau, Erfassung 30x5mPreis200,20 €/ Stück * -
4
TXD501Präsenz-/ Bewegungsmelder KNX 360°, Einbau, Erfassung Ø10mPreis179,50 €/ Stück * -
5
TXC515Bewegungsmelder Korridor KNX 360°, Aufputzmontage, Erfassung 30x5mPreis213,80 €/ Stück *
Ausschreibungstext
Präsenzmelder KNX mit DALI Ausgang und Konstantlichtregelung
KNX Präsenzmelder für Deckeneinbau zur helligkeits- und bewegungsabhängigen Konstantlichtregelung. Mit zusätzlich integriertem DALI/DSI Ausgang zum direkten Anschluss von bis zu 24 DALI/DSI Steuergeräten oder zur Ansteuerung von Dimmern über den KNX Bus. Grundeinstellung direkt am bereits eingebauten Gerät ohne Demontage möglich oder optional über die Fernbedienung EE807. Helligkeitsbereich 5 - 1000 Lux. Busankoppler integriert. Abschaltverzögerung frei wählbar. Erfassungsbereich: ca. 7 m (bei Montagehöhe 2,5 m). Funktionen: EIN/AUS, AUF/AB, Dimmwert, Dimmwert bei An- und Abwesenheit, Zeitfunktionen, Szene, Szene bei An- und Abwesenheit, Master/Slave Funktion. Reflexionsrate des natürlichen und künstlichen Lichtwerts über Parameter einstellbar.
Empfohlene Montagehöhe: 2,5 - 3,5 m
Minimale Einschaltdauer: 60 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 12 mA
Betriebstemperatur: -10 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TCC521E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
KNX Präsenzmelder für Deckeneinbau zur helligkeits- und bewegungsabhängigen Konstantlichtregelung. Mit zusätzlich integriertem DALI/DSI Ausgang zum direkten Anschluss von bis zu 24 DALI/DSI Steuergeräten oder zur Ansteuerung von Dimmern über den KNX Bus. Grundeinstellung direkt am bereits eingebauten Gerät ohne Demontage möglich oder optional über die Fernbedienung EE807. Helligkeitsbereich 5 - 1000 Lux. Busankoppler integriert. Abschaltverzögerung frei wählbar. Erfassungsbereich: ca. 7 m (bei Montagehöhe 2,5 m). Funktionen: EIN/AUS, AUF/AB, Dimmwert, Dimmwert bei An- und Abwesenheit, Zeitfunktionen, Szene, Szene bei An- und Abwesenheit, Master/Slave Funktion. Reflexionsrate des natürlichen und künstlichen Lichtwerts über Parameter einstellbar.
Empfohlene Montagehöhe: 2,5 - 3,5 m
Minimale Einschaltdauer: 60 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 12 mA
Betriebstemperatur: -10 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TCC521E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
