Präsenzmelder KNX 1 Kanal mit Schaltausgang 1fach TCC520E
EAN
3250617579407
Marke
Hager
VPE
1 Stück
Preisgruppe
H503
Preis
278,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör für Bewegungsmelder 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Empfohlene Montagehöhe2,5 - 3,5 m
-
Montagehöhe4 - 4 m
Einstellungen
-
Unterstützten EinstellmodusETS
-
Minimale Einschaltdauer60 s
Funktionen
-
Maximale Einschaltdauer60 min
Konnektivität
-
Mit Bussystem KNX-FunkNein
Spannung
-
Betriebsspannung über Bus21 - 32 V
Lieferumfang
-
Busankopplung inklusiveJa
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer12 mA
Erfassung
-
Erfassungswinkel360 - 360
-
Erfassungswinkel horizontal360 - 360
Einsatzbedingungen
-
Betriebstemperatur-10 - 45 °C
Werkstoff
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS), Polycarbonat (PC)
Texte
-
BetriebsartBetriebsarten: Automatik, Halbautomatik, Test
-
FunktionVerknüpfung mehrerer Melder zwecks Erweiterung des Erfassungsbereiches
-
MontageartMit Federbügeln für Deckeneinbau
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TCC520E
-

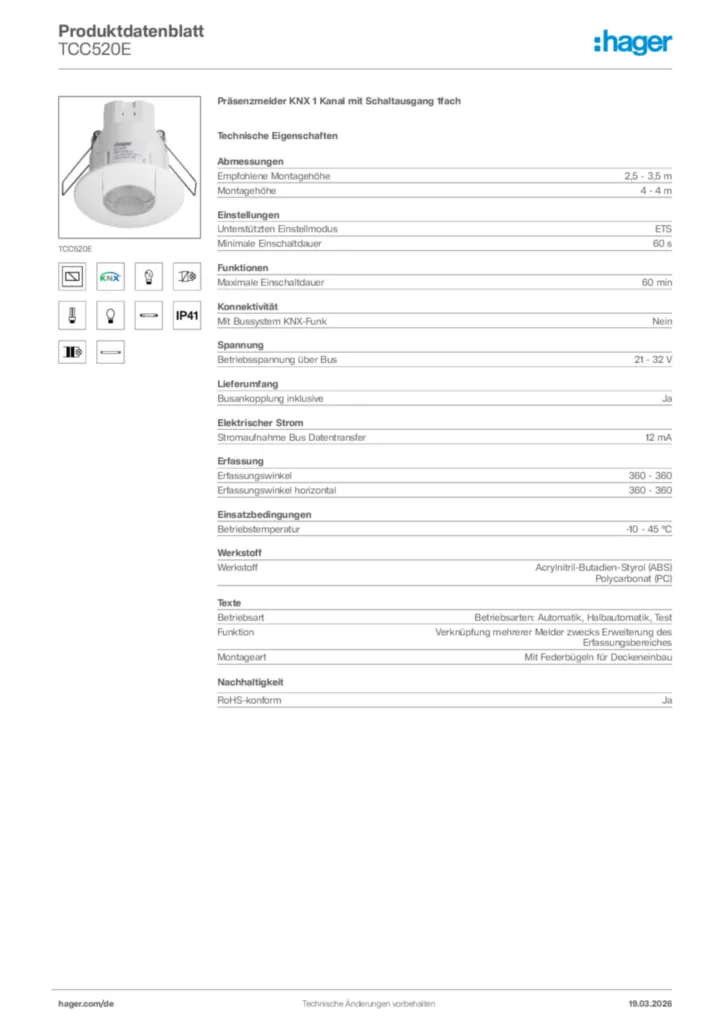

Produktdatenblatt
Hager Produktdatenblatt TCC520E
Präsenzmelder KNX 1 Kanal mit Schaltausgang 1fach
PDF -
Montageanleitung
Konfigurationsanleitung für TCC520E - Präsenzmelder KNX 1 Kanal mit Schaltausgang 1fach (DE-NL, Stand: 10.2019)
Montageanleitung de-DE, nl-NL 2019-10-24
PDF274,92 kB
Montageanleitung en-GB, es-ES, it-IT, pt-PT 2019-08-23
PDF329,60 kB
Montageanleitung en-GB, fr-FR 2019-10-24
PDF276,21 kB
Montageanleitung für TCC520E - Präsenzmelder Einbau 360° (DE-EN-FR-NL, Stand: 08.2019)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2019-08-23
PDF319,52 kB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
KNX Produktdatenbank
KNX Produktdatenbank (ab ETS3) für TCC520E - Präsenzmelder KNX 1 Kanal mit Schaltausgang 1fach (V101)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
VD5145,53 kB
KNX Produktdatenbank (ab ETS4) für TCC520E - Präsenzmelder KNX 1 Kanal mit Schaltausgang 1fach (V101)
KNX Produktdatenbank da-DK, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL, pt-PT 2020-01-01
KNXPROD128,30 kB -
Tools
Hager Pilot App - Konfigurator für domovea und flow
Mit der Hager Pilot App können Sie den domovea Server (TJA670, TJA470) und den Energiemanagement Controller (XEM461) einrichten, konfigurieren und verwalten.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung International 2022-11-08
PDF143,55 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EE825Außenbewegungsmelder Eckadapter EE820/EE830 weißPreis11,60 €/ Stück * -
2
EE807Fernbedienung IR für Präsenzmelder Einbau EE81x/TCC5xx für EinstellungenPreis74,40 €/ Stück *
-
3
EE827Außenbewegungsmelder Deckenadapter EE820/EE830 weißPreis13,70 €/ Stück * -
4
80960479Abdeckung für KNX Bewegungsmelder-Modul K.1/K.5 polarweiß, glänzendPreis16,40 €/ Stück * -
5
EE806Fernbedienung IR für Bewegungsmelder Komfort IP55 EE85x/86x/87x/TRE600/WYC5xxCPreis41,70 €/ Stück *
Ausschreibungstext
Präsenzmelder KNX 1 Kanal mit Schaltausgang 1fach
1 Kanal Präsenzmelder für Deckeneinbau zum helligkeits- und bewegungsabhängigem Schalten. Mit Busankoppler und zusätzlich integriertem KNX Schaltausgang zum direkten Anschluss eines Verbrauchers oder zur Steuerung anderer Ausgänge über den KNX Bus. Grundeinstellung direkt am bereits eingebauten Gerät ohne Demontage möglich oder optional über die Fernbedienung EE807. Helligkeitsbereich 5-1000 Lux. Abschaltverzögerung frei wählbar. Erfassungsbereich: ca. 7 m (bei Montagehöhe 2,5 m). Funktionen: EIN/AUS, AUF/AB, Dimmwert, Dimmwert bei An- und Abwesenheit, Zeitfunktionen, Szene, Szene bei An- und Abwesenheit, Master/Slave Funktion. Reflexionsrate des natürlichen und künstlichen Lichtwerts über Parameter einstellbar.
Empfohlene Montagehöhe: 2,5 - 3,5 m
Minimale Einschaltdauer: 60 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 12 mA
Betriebstemperatur: -10 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TCC520E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
1 Kanal Präsenzmelder für Deckeneinbau zum helligkeits- und bewegungsabhängigem Schalten. Mit Busankoppler und zusätzlich integriertem KNX Schaltausgang zum direkten Anschluss eines Verbrauchers oder zur Steuerung anderer Ausgänge über den KNX Bus. Grundeinstellung direkt am bereits eingebauten Gerät ohne Demontage möglich oder optional über die Fernbedienung EE807. Helligkeitsbereich 5-1000 Lux. Abschaltverzögerung frei wählbar. Erfassungsbereich: ca. 7 m (bei Montagehöhe 2,5 m). Funktionen: EIN/AUS, AUF/AB, Dimmwert, Dimmwert bei An- und Abwesenheit, Zeitfunktionen, Szene, Szene bei An- und Abwesenheit, Master/Slave Funktion. Reflexionsrate des natürlichen und künstlichen Lichtwerts über Parameter einstellbar.
Empfohlene Montagehöhe: 2,5 - 3,5 m
Minimale Einschaltdauer: 60 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 12 mA
Betriebstemperatur: -10 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TCC520E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
