Einbau KNX Präsenzmelder 1 Kanal TCC510S
Der KNX 1-Kanal Präsenzmelder für Deckeneinbau ermöglicht helligkeits- und bewegungsabhängiges Schalten. Ausgestattet mit einem integrierten Busankoppler für den KNX Bus, unterstützt das Gerät Direkteinstellungen sowie Fernbedienungsoptionen. Programmierbar über KNX ETS oder KNX easy, bietet es Funktionen wie Ein/Aus, Dimmung, Zeitsteuerung und Szenenmanagement. Master/Slave-Funktion erlaubt die Vernetzung mehrerer Melder.
EAN
3250617579254
Marke
Hager
VPE
1 Stück
Preisgruppe
H500
Passende Tools
Preis
226,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Zubehör für Bewegungsmelder 2 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Abmessungen
-
Empfohlene Montagehöhe2,5 - 3,5 m
-
Montagehöhe4 - 4 m
Einstellungen
-
Unterstützten EinstellmodusETS, easy
-
Minimale Einschaltdauer5 s
Funktionen
-
Maximale Einschaltdauer480 min
Konnektivität
-
Mit Bussystem KNX-FunkNein
Spannung
-
Betriebsspannung über Bus21 - 32 V
Lieferumfang
-
Busankopplung inklusiveJa
Elektrischer Strom
-
Stromaufnahme Bus Datentransfer10 mA
Erfassung
-
Erfassungswinkel360 - 360
-
Erfassungswinkel horizontal360 - 360
Einsatzbedingungen
-
Betriebstemperatur-10 - 45 °C
Werkstoff
-
WerkstoffAcrylnitril-Butadien-Styrol (ABS), Polycarbonat (PC)
Texte
-
FunktionVerknüpfung mehrerer Melder zwecks Erweiterung des Erfassungsbereiches
-
MontageartMit Federbügeln für Deckeneinbau
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild TCC510S
-

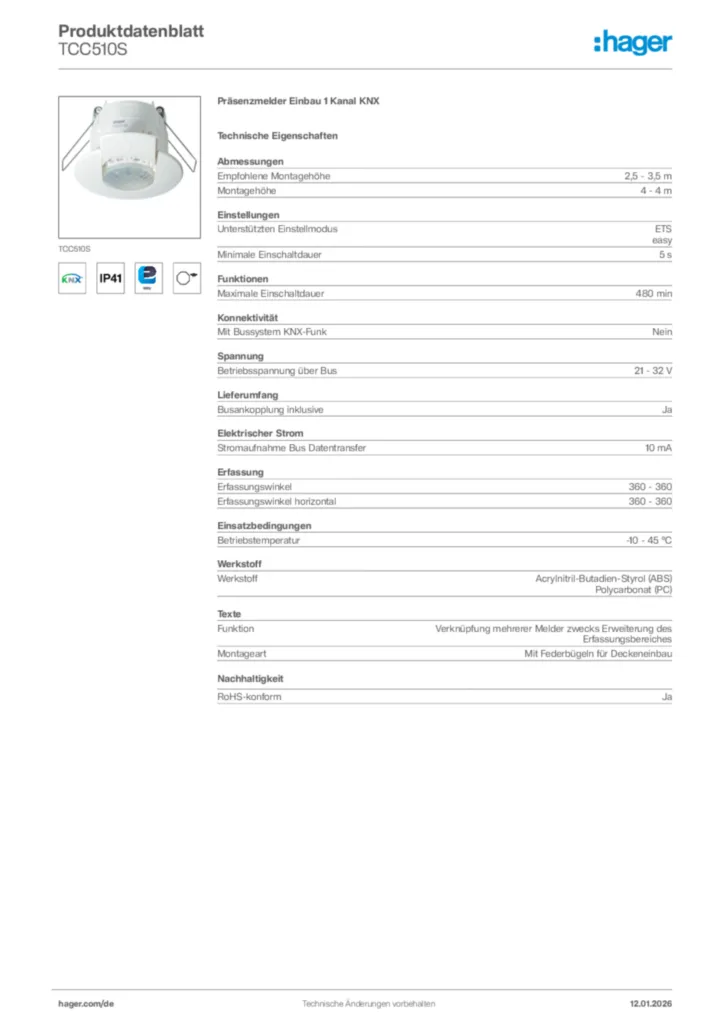

Produktdatenblatt
Hager Produktdatenblatt TCC510S
Präsenzmelder Einbau 1 Kanal KNX
PDF -
Montageanleitung
Bedienungsanleitung für TCC510S - Präsenzmelder Einbau 1 Kanal KNX (DE-NL, Stand: 06.2017)
Montageanleitung de-DE, nl-NL 2017-06-12
PDF681,36 kB
Montageanleitung en-GB, fr-FR, pl-PL 2017-06-12
PDF671,65 kB
Montageanleitung für TCC510S - Präsenzmelder Einbau 1 Kanal KNX (DE-PT-EN-FR-ES-NL, Stand: 07.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pl-PL 2011-04-29
PDF1,93 MB -
Broschüre
Hager im Zweckbau
Ein Partner, mit dem Sie planen können (18DE0070)
PDF6,03 MB -
Tipps
Hager Tipp 49
Bundesförderung für effiziente Gebäude BEG (21DE0175_06)
PDF3,80 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-11-17
PDF125,66 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
EE825Außenbewegungsmelder Eckadapter EE820/EE830 weißPreis11,60 €/ Stück * -
2
EE807Fernbedienung IR für Präsenzmelder Einbau EE81x/TCC5xx für EinstellungenPreis74,40 €/ Stück *
-
3
EE827Außenbewegungsmelder Deckenadapter EE820/EE830 weißPreis13,70 €/ Stück * -
4
TCC520EPräsenzmelder KNX 1 Kanal mit Schaltausgang 1fachPreis278,20 €/ Stück * -
5
EE806Fernbedienung IR für Bewegungsmelder Komfort IP55 EE85x/86x/87x/TRE600/WYC5xxCPreis41,70 €/ Stück *
Ausschreibungstext
Präsenzmelder Einbau 1 Kanal KNX
1 Kanal Präsenzmelder für Deckeneinbau zum helligkeits- und bewegungsabhängigem Schalten. Mit integriertem Busankoppler zum Anschluss am KNX Bus. Grundeinstellung direkt am bereits eingebauten Gerät ohne Demontage möglich oder optional über die Fernbedienung. Funktionen: EIN/AUS, Dimmwert, Dimmwert bei An- und Abwesenheit, Zeitfunktionen, Szene, Szene bei An- und Abwesenheit. Master/Slave Funktion zur Nutzung von mehreren Präsenzmeldern im Raum. Das Gerät ist über die KNX ETS oder KNX easy programmierbar.
Empfohlene Montagehöhe: 2,5 - 3,5 m
Minimale Einschaltdauer: 5 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 10 mA
Betriebstemperatur: -10 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TCC510S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
1 Kanal Präsenzmelder für Deckeneinbau zum helligkeits- und bewegungsabhängigem Schalten. Mit integriertem Busankoppler zum Anschluss am KNX Bus. Grundeinstellung direkt am bereits eingebauten Gerät ohne Demontage möglich oder optional über die Fernbedienung. Funktionen: EIN/AUS, Dimmwert, Dimmwert bei An- und Abwesenheit, Zeitfunktionen, Szene, Szene bei An- und Abwesenheit. Master/Slave Funktion zur Nutzung von mehreren Präsenzmeldern im Raum. Das Gerät ist über die KNX ETS oder KNX easy programmierbar.
Empfohlene Montagehöhe: 2,5 - 3,5 m
Minimale Einschaltdauer: 5 s
Betriebsspannung über Bus: 21 - 32 V
Busankopplung inklusive: Ja
Stromaufnahme Bus Datentransfer: 10 mA
Betriebstemperatur: -10 - 45 °C
Werkstoff: Acrylnitril-Butadien-Styrol (ABS)
Polycarbonat (PC)
Fabrikat : Hager oder gleichwertig
Artikel : TCC510S
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
