Hager

SVN464

Druckschalter 16A 2 Schließer 12V AC mit Leuchtmelder rot 1PLE
Best-Nr.
SVN464
EAN-Nr.
3250615725561
VPE
12 Stück
Preisgruppe
H450
Preis
36,70 € / Stück *

Technische Merkmale

  • Nennstrom
    • 16 A
  • Bemessungsbetriebsspannung Ue
    • 12 / 48 V
  • Frequenz
    • 50/60 Hz
  • Isolationsspannung
    • 250 V
  • Stoßspannungsfestigkeit
    • 4000 V
  • Anzahl Module
    • 1
  • Betriebstemperatur
    • -20…50 °C
  • Lager-/Transporttemperatur
    • -40…80 °C
  • Anschlussart
    • Schraubtechnik
  • Anschlussquerschnitt bei flexiblem Leiter
    • 0,75 - 6mm²
  • Anschlussquerschnitt bei starrem Leiter
    • 0,75 - 10mm²
  • Gerätelebensdauer mechanische Schaltspiele
    • 15000
  • Gerätelebensdauer, elektrische Schaltspiele
    • 15000
  • Gesamtverlustleistung unter Nennstrom
    • 0.8 W
  • Farbe
    • rot
  • Höhe installiertes Produkt
    • 83 mm
  • Breite installiertes Produkt
    • 17.5 mm
  • Tiefe installiertes Produkt
    • 66 mm
  • Lampentyp
    • LED
  • Anzahl Umschalter
    • 0
  • Anzahl Öffnerkontakte
    • 0
  • Anzahl Schließerkontakte
    • 2
  • Mit Signallampe
    • ja

Downloads

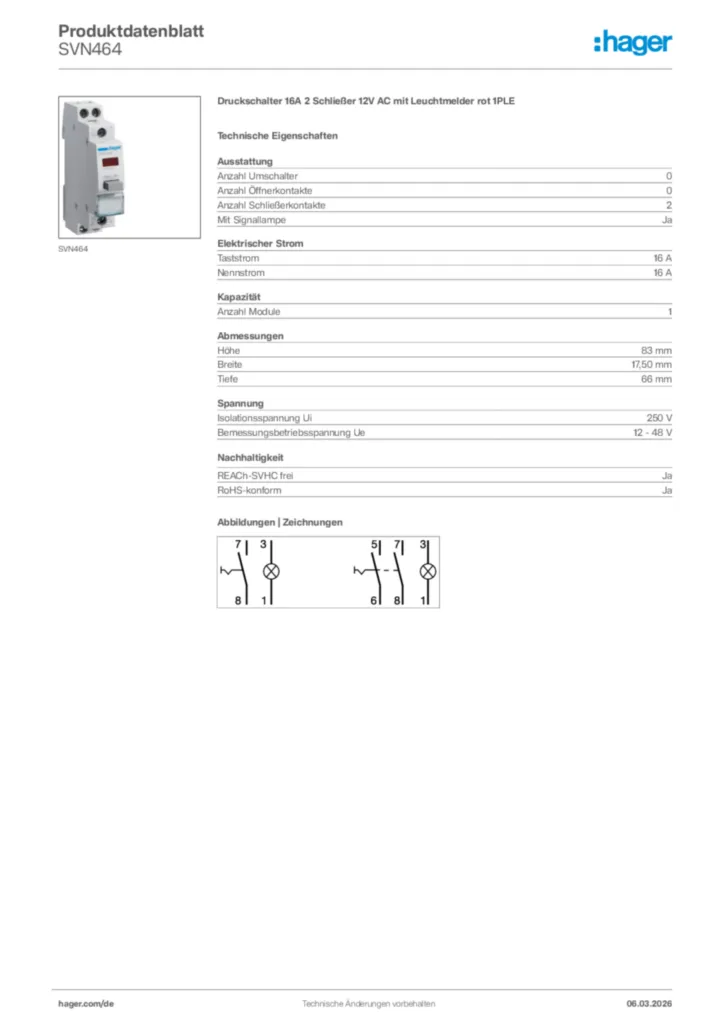

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für SVN464

  • Kataloge

  • Modulargeräte

    Bestellübersicht Januar 2019 (18DE0357)

    PDF
    7 MB
  • Technischer Anhang

  • Technischer Anhang - Schalt und Meldegeräte

    Stand: 01.01.2020

    PDF
    595 KB
  • Technische Information

  • Verlustleistungsdatenblatt

    PDF
    864 KB
Weitere Downloads

Ausschreibungstext

Druckschalter 16A 2 Schließer 12V AC mit Leuchtmelder rot 1PLE
Druckschalter mit LED Meldeleuchte nach DIN EN 62094-1, DIN EN 60947-1, Berührungsschutz nach DIN VDE 0106-100, Beschriftungsmöglichkeit direkt am Gerät.
  • Nennstrom :16 A
  • Bemessungsbetriebsspannung Ue :12 / 48 V
  • Isolationsspannung :250 V
  • Anzahl Module :1
  • Lampentyp :LED

Fabrikat : Hager oder gleichwertig
Artikel : SVN464
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
