Überspannungsableiter 3 polig 25kA Typ 2 Klasse 2/C Photovoltaik SPV325
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Typ 2-Ableiter 1 Produkte verfügbar
Technische Merkmale
Kapazität
-
Anzahl Module3
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-14 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-1112500 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164312,5 kA
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE25 kA
Abmessungen
-
Höhe89,8 mm
-
Breite53,4 mm
-
Tiefe58,2 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformDC
Ausstattung
-
Mit FernmeldekontaktNein
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 35 mm²
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3,60 - 3,60 Nm
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPV325
-

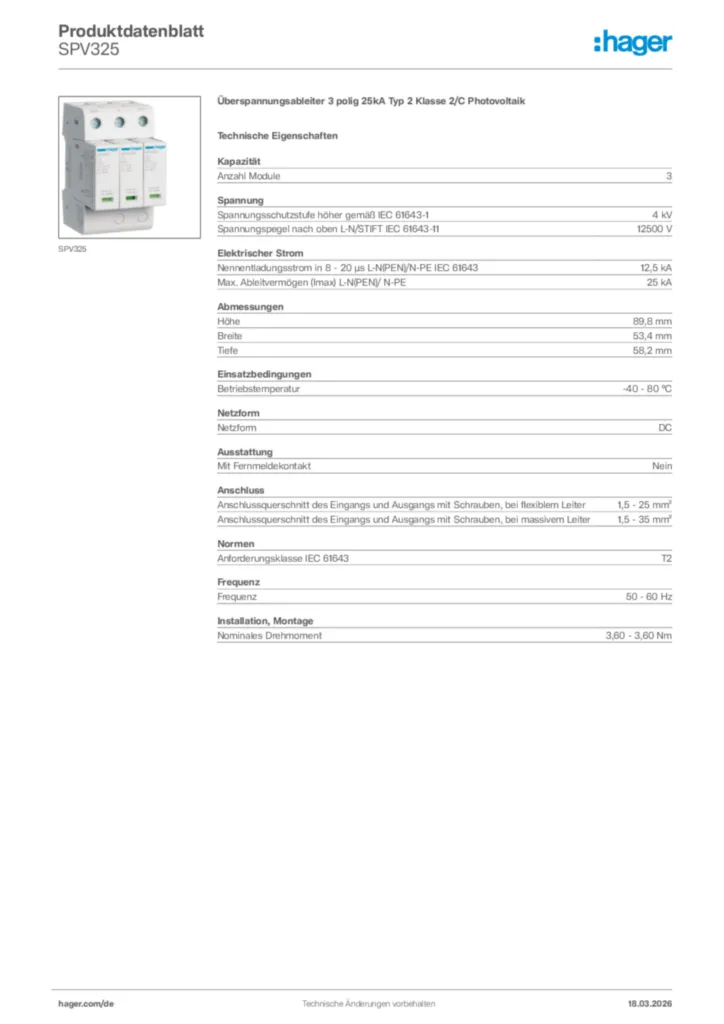

Produktdatenblatt
Hager Produktdatenblatt SPV325
Überspannungsableiter 3 polig 25kA Typ 2 Klasse 2/C Photovoltaik
PDF -
Montageanleitung
Montageanleitung für SPV325 - Überspannungsableiter 3 polig 25kA Typ 2 Klasse 2/C Photovoltaik (Stand: 04.2015)
Montageanleitung cs-CZ, en-GB, es-ES, fr-FR, de-DE, it-IT, pl-PL, pt-PT 2015-04-29
PDF492,73 kB -
Datenblatt
UK_PD_TDS_SurgeProtection.pdf
Technical data sheet including characteristics for Surge Protection Devices.
PDF248,28 kB
