Überspannungsableiter für Bussysteme und Videoübertragung SPK806
EAN
3250615515117
Marke
Hager
VPE
1 Stück
Preisgruppe
H415
Preis
226,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

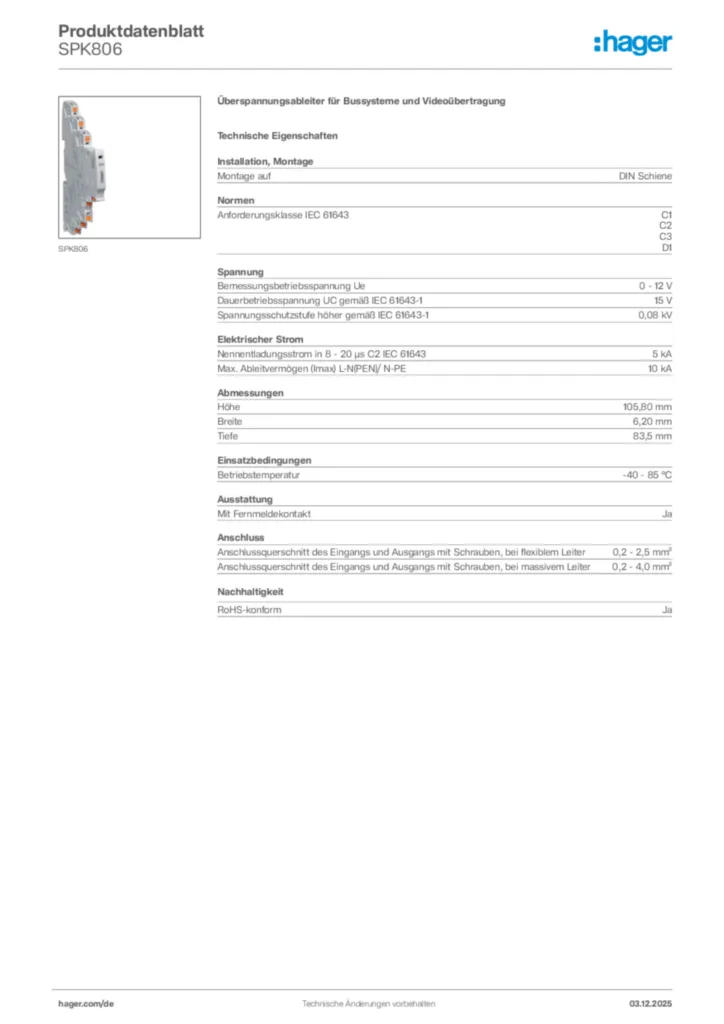

Technische Merkmale
Installation, Montage
-
Montage aufDIN Schiene
Normen
-
Anforderungsklasse IEC 61643C1, C2, C3, D1
Spannung
-
Bemessungsbetriebsspannung Ue0 - 12 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-115 V
-
Spannungsschutzstufe höher gemäß IEC 61643-10,08 kV
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs C2 IEC 616435 kA
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE10 kA
Abmessungen
-
Höhe105,80 mm
-
Breite6,20 mm
-
Tiefe83,5 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 85 °C
Ausstattung
-
Mit FernmeldekontaktJa
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter0,2 - 2,5 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter0,2 - 4,0 mm²
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPK806
-
Montageanleitung
Montageanleitung International 2022-03-17
PDF402,25 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Broschüre
Broschüre de-DE 2023-08-25
PDF13,04 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 41
Überspannungsschutz (21DE0025)
PDF2,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Überspannungsschutz
Stand: 01.04.2022
PDF1,96 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis430,40 €/ Stück * -
2
SPA080Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180Preis372,50 €/ Stück * -
3
SPA081Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80xPreis345,40 €/ Stück * -
4
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
5
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis434,70 €/ Stück *
Ausschreibungstext
Überspannungsableiter für Bussysteme und Videoübertragung
Überspannungsschutz mit integrierter Statusanzeige und Messertrennung für drei Signaladern mit gemeinsamen Bezugspotenzial. Für HF-Anwendungen und Telekommunikationsschnittstellen ohne Speisespannung (bis zu 90 MBit/s). Tragschienen montierbares Gerät mit individueller Beschriftungsfläche an der Front. Innere Schutzschaltung und QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte Abtrennvorrichtung mit optischer Statusanzeige ohne Hilfsenergie am Gerät und Möglichkeit zur gemeinsamen Fernsignalisierung von bis zu 40 Schutzgeräten.
Montage auf: DIN Schiene
Anforderungsklasse IEC61643: C1
C2
C3
D1
Bemessungsbetriebsspannung Ue: 0 - 12 V
Bemessungsspannung Uc nach IEC61643-1: 15 V
Schutzpegel Up nach IEC61643-1: 0,08 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 10 kA
Höhe: 105,80 mm
Breite: 6,20 mm
Tiefe: 83,5 mm
Betriebstemperatur: -40 - 85 °C
Mit Fernmeldekontakt: Ja
Fabrikat : Hager oder gleichwertig
Artikel : SPK806
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsschutz mit integrierter Statusanzeige und Messertrennung für drei Signaladern mit gemeinsamen Bezugspotenzial. Für HF-Anwendungen und Telekommunikationsschnittstellen ohne Speisespannung (bis zu 90 MBit/s). Tragschienen montierbares Gerät mit individueller Beschriftungsfläche an der Front. Innere Schutzschaltung und QR-Code mit Link zur Online-Dokumentation an der Produktseite abgebildet. Integrierte Abtrennvorrichtung mit optischer Statusanzeige ohne Hilfsenergie am Gerät und Möglichkeit zur gemeinsamen Fernsignalisierung von bis zu 40 Schutzgeräten.
Montage auf: DIN Schiene
Anforderungsklasse IEC61643: C1
C2
C3
D1
Bemessungsbetriebsspannung Ue: 0 - 12 V
Bemessungsspannung Uc nach IEC61643-1: 15 V
Schutzpegel Up nach IEC61643-1: 0,08 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 10 kA
Höhe: 105,80 mm
Breite: 6,20 mm
Tiefe: 83,5 mm
Betriebstemperatur: -40 - 85 °C
Mit Fernmeldekontakt: Ja
Fabrikat : Hager oder gleichwertig
Artikel : SPK806
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
