Überspannungsableiter Koaxial für SAT- und BK-Anlagen SPK700
EAN
3250615515094
Marke
Hager
VPE
1 Stück
Preisgruppe
H415
Preis
230,50 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Installation, Montage
-
Montage aufDIN Schiene
-
Nominales Drehmoment1 - 1 Nm
Normen
-
Anforderungsklasse IEC 61643C1, C2, C3, D1, B2
Spannung
-
Bemessungsbetriebsspannung Ue14 - 18 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-120 V
-
Spannungsschutzstufe höher gemäß IEC 61643-10,50 kV
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs C2 IEC 616432,50 kA
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE2,5 kA
Abmessungen
-
Höhe31,50 mm
-
Breite144,90 mm
-
Tiefe71,50 mm
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Ausstattung
-
Mit FernmeldekontaktNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

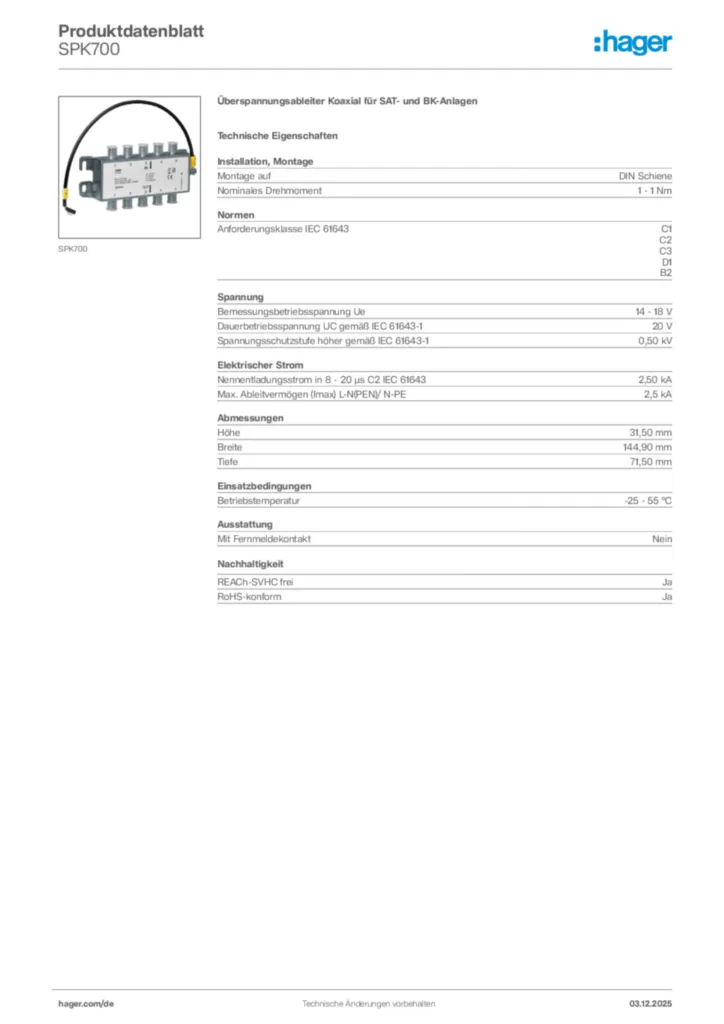

Produktbild SPK700
-
Montageanleitung
Montageanleitung en-GB, fr-FR, de-DE, nl-NL, pl-PL 2020-09-28
PDF568,40 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Broschüre
Broschüre de-DE 2023-08-25
PDF13,04 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 41
Überspannungsschutz (21DE0025)
PDF2,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Überspannungsschutz
Stand: 01.04.2022
PDF1,96 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis430,40 €/ Stück * -
2
SPA080Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180Preis372,50 €/ Stück * -
3
SPA081Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80xPreis345,40 €/ Stück * -
4
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
5
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis434,70 €/ Stück *
Ausschreibungstext
Überspannungsableiter Koaxial für SAT- und BK-Anlagen
Überspannungsschutzgerät für Antennenverteiler bzw. Multiswitch von Satellitenempfangsanlagen. Fünfkanalige Ausführung für Signale wahlweise von SAT-Anlagen und terrestrischen Antennen. Anschluss für den Potenzialausgleich außen am Gehäuse. Kunststofffüße für die Wandmontage und den isolierten Aufbau auf Montageflächen mit Fremdpotenzial.
Montage auf: DIN Schiene
Anforderungsklasse IEC61643: C1
C2
C3
D1
B2
Bemessungsbetriebsspannung Ue: 14 - 18 V
Bemessungsspannung Uc nach IEC61643-1: 20 V
Schutzpegel Up nach IEC61643-1: 0,50 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 2,5 kA
Höhe: 31,50 mm
Breite: 144,90 mm
Tiefe: 71,50 mm
Betriebstemperatur: -25 - 55 °C
Mit Fernmeldekontakt: Nein
Fabrikat : Hager oder gleichwertig
Artikel : SPK700
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsschutzgerät für Antennenverteiler bzw. Multiswitch von Satellitenempfangsanlagen. Fünfkanalige Ausführung für Signale wahlweise von SAT-Anlagen und terrestrischen Antennen. Anschluss für den Potenzialausgleich außen am Gehäuse. Kunststofffüße für die Wandmontage und den isolierten Aufbau auf Montageflächen mit Fremdpotenzial.
Montage auf: DIN Schiene
Anforderungsklasse IEC61643: C1
C2
C3
D1
B2
Bemessungsbetriebsspannung Ue: 14 - 18 V
Bemessungsspannung Uc nach IEC61643-1: 20 V
Schutzpegel Up nach IEC61643-1: 0,50 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 2,5 kA
Höhe: 31,50 mm
Breite: 144,90 mm
Tiefe: 71,50 mm
Betriebstemperatur: -25 - 55 °C
Mit Fernmeldekontakt: Nein
Fabrikat : Hager oder gleichwertig
Artikel : SPK700
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
