Überspannungsableiter Typ2 4P 40kA TT/TNS mit Defektanzeige + Fernmeldefunktion SPB415
Der Überspannungsableiter T2 4P 40kA TT/TNS ist ein Typ 2-Schutzgerät für TT- und TNS-Systeme. Er verfügt über eine Nennableitstromkapazität von 40kA pro Pol und ist mit einer Defektanzeige sowie einem Fernmeldekontakt ausgestattet. Ideal für den Schutz von elektrischen Anlagen vor transienten Überspannungen.
EAN
3250615514905
Marke
Hager
VPE
1 Stück
Preisgruppe
H414
Preis
386,70 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

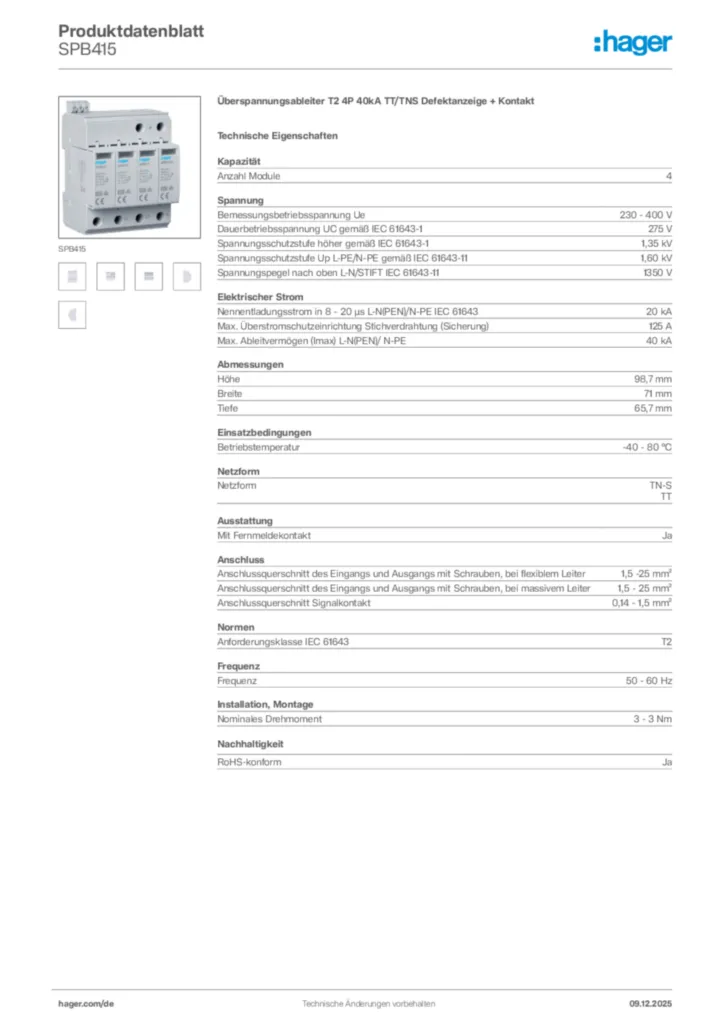

Technische Merkmale
Kapazität
-
Anzahl Module4
Spannung
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Dauerbetriebsspannung UC gemäß IEC 61643-1275 V
-
Spannungsschutzstufe höher gemäß IEC 61643-11,35 kV
-
Spannungsschutzstufe Up L-PE/N-PE gemäß IEC 61643-111,60 kV
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111350 V
Elektrischer Strom
-
Nennentladungsstrom in 8 - 20 µs L-N(PEN)/N-PE IEC 6164320 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)125 A
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE40 kA
Abmessungen
-
Höhe98,7 mm
-
Breite71 mm
-
Tiefe65,7 mm
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Netzform
-
NetzformTN-S, TT
Ausstattung
-
Mit FernmeldekontaktJa
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter1,5 -25 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1,5 - 25 mm²
-
Anschlussquerschnitt Signalkontakt0,14 - 1,5 mm²
Normen
-
Anforderungsklasse IEC 61643T2
Frequenz
-
Frequenz50 - 60 Hz
Installation, Montage
-
Nominales Drehmoment3 - 3 Nm
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SPB415
-
Montageanleitung
Montageanleitung International 2022-06-14
PDF996,26 kB -
Technische Broschüre
News - Markteinführungen Februar 2021
Neuheiten der Hager Vertriebsgesellschaft (20DE0190)
PDF44,20 MB -
Broschüre
Broschüre de-DE 2023-08-25
PDF13,04 MB -
Bestellhilfe
Kleinverteiler und Modulargeräte
Bestellübersicht November 2023 (23DE0244)
PDF7,45 MB -
Tipps
Hager Tipp 41
Überspannungsschutz (21DE0025)
PDF2,50 MB -
Technische Beilage (single-product)
Technischer Anhang - Überspannungsschutz
Stand: 01.04.2022
PDF1,96 MB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Konfigurator Überspannungsschutz
Mit unserem SPD-Konfigurator finden Sie schnell und zuverlässig den passenden Überspannungsschutz für Ihre Anwendung.
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SPA001NSteckmodul N-PE Uc 350V Iimp 100kA Up 1.5kVPreis430,40 €/ Stück * -
2
SPA080Steckmodul T1+T2 1P Uc 264V Iimp 25kA Up 1.5kV für SPA180Preis372,50 €/ Stück * -
3
SPA081Steckmodul L-N/PEN Uc 350V Iimp 25kA Up 1.5kV für SPA80xPreis345,40 €/ Stück * -
4
SPA180Kombiableiter T1+T2 1P Iimp 25kA Up 1.5kV Fernmeldekontakt VorsicherungPreis407,70 €/ Stück * -
5
SPA212Überspannungsableiter T1+T2+T3 2P 12.5kA FM TNS/TTPreis434,70 €/ Stück *
Ausschreibungstext
Überspannungsableiter T2 4P 40kA TT/TNS Defektanzeige + Kontakt
Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 98,7 mm
Breite: 71 mm
Tiefe: 65,7 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Ja
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPB415
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Überspannungsableiter vom Typ 2 in 3+1-Schaltung, zum Schutz von dreiphasigen TT- und TN-S-Systemen. Bestehend aus einem vierfach Basiselement, drei Schutzsteckern mit temperaturüberwachtem Hochleistungsvaristor und einem Stecker als Summenstromfunkenstrecke mit dynamischer Abtrennvorrichtung. Optische Defektmeldung an den Steckern bei Überlastung. Wechslerkontakt für Defektfernmeldung. Anschlüsse für die aktiven Leiter von unten, für Erde/PE und Fernmeldekontakt von oben. Biconnect-Klemmen zum Anschluss von Rundleitern und Verdrahtungsbrücken. Beschriftungsmöglichkeit am Basiselement.
Dauerbetriebsspannung UC gemäß IEC 61643-1: 275 V
Spannungsschutzstufe höher gemäß IEC 61643-1: 1,35 kV
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE: 40 kA
Höhe: 98,7 mm
Breite: 71 mm
Tiefe: 65,7 mm
Betriebstemperatur: -40 - 80 °C
Netzform: TN-S
TT
Mit Fernmeldekontakt: Ja
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : SPB415
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
