Kombiableiter 4 polig 100kA Typ 1 TNS/TT System für Sammelschienenmontage SP801Z
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Ähnliche Produkte:
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
DIN Hutschiene 1 Produkte verfügbar
Optionales Zubehör
Technische Merkmale
Elektrischer Strom
-
Max. Ableitvermögen (Imax) L-N(PEN)/ N-PE100 kA
-
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung)160 A
-
Blitzimpulsstrom Iimp (10/350 µs) IEC 61643 L-N(PEN)/ N-PE12,5 kA, 50 kA
Netzform
-
NetzformTN-S, TT
Konnektivität
-
AnschlussartSammelschiene, Schraubanschluss
Ausstattung
-
Mit FernmeldekontaktNein
Kapazität
-
Anzahl Module3
Spannung
-
Spannungsschutzstufe höher gemäß IEC 61643-11,50 kV
-
Dauerbetriebsspannung UC gemäß IEC 61643-1255 V
-
Bemessungsbetriebsspannung Ue230 - 400 V
-
Spannungspegel nach oben L-N/STIFT IEC 61643-111,5 kV
Architektur
-
Polanzahl4
Einsatzbedingungen
-
Betriebstemperatur-40 - 80 °C
Abmessungen
-
Höhe206 mm
-
Breite54 mm
-
Tiefe88 mm
Bedienelemente und Anzeigen
-
Mit KontrollleuchteJa
Normen
-
Anforderungsklasse IEC 61643T1, T2
Installation, Montage
-
Nominales Drehmoment3,60 - 3,60 Nm
-
Montage aufSammelschiene
Frequenz
-
Frequenz50 - 60 Hz
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

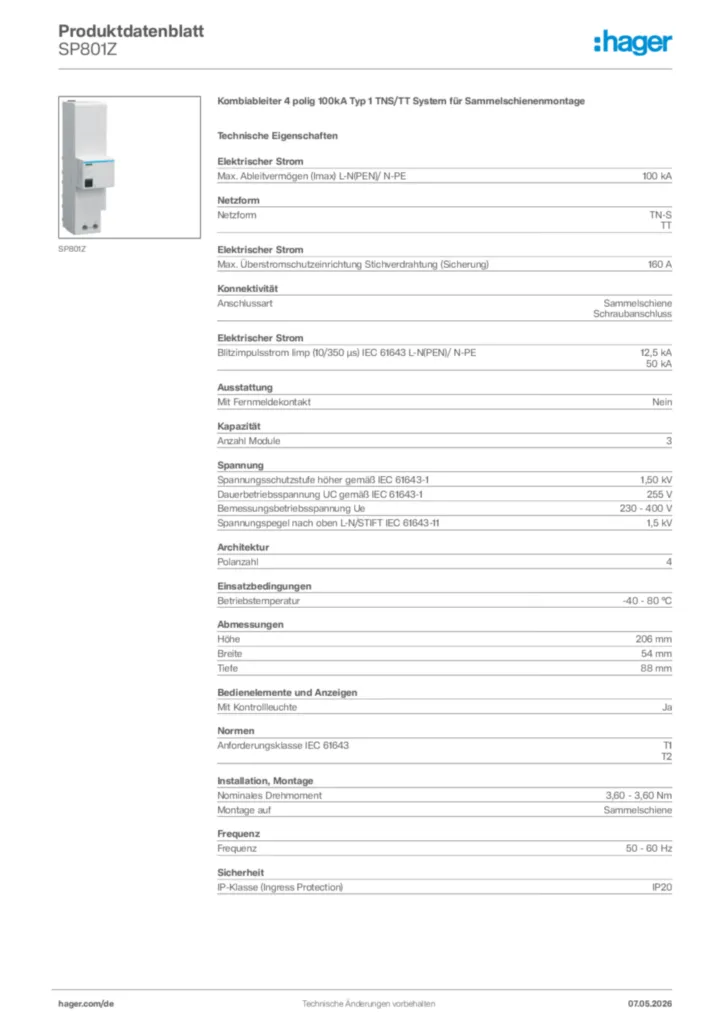

Produktbild SP801Z
-
Produktdatenblatt
Hager Produktdatenblatt SP801Z
Kombiableiter 4 polig 100kA Typ 1 TNS/TT System für Sammelschienenmontage
PDF -
Montageanleitung
Montageanleitung für SP800Z - Kombiableiter 3-/4-polig Typ 1 System für Sammelschienenmontage (DE-EN, Stand: 09.2014)
Montageanleitung en-GB, de-DE 2014-09-26
PDF438,15 kB
