Deutschland
EAN
3250615631015
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Multimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,S SM101E
Preis
649,40 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe67 mm
-
Breite73 mm
-
Tiefe50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Kapazität
-
Anzahl Module4
Einsatzbedingungen
-
Betriebstemperatur-10 - 55 °C
-
Lager-/Transporttemperatur-20 - 70 °C
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 4 mm²
Leistung
-
Gesamtverlustleistung unter Nennstrom5 W
-
Leistungsaufnahme VA5 VA
Ausstattung
-
Ausführung BedientableauDigital
Messung
-
Frequenzmessbereich45 - 65 Hz
-
MessgeräteartMultimeter
-
Strommessbereich0 - 9999 A
Installation, Montage
-
Montage aufDIN Schiene
Funktionen
-
Genauigkeitsklasse0.005
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SM101E
-

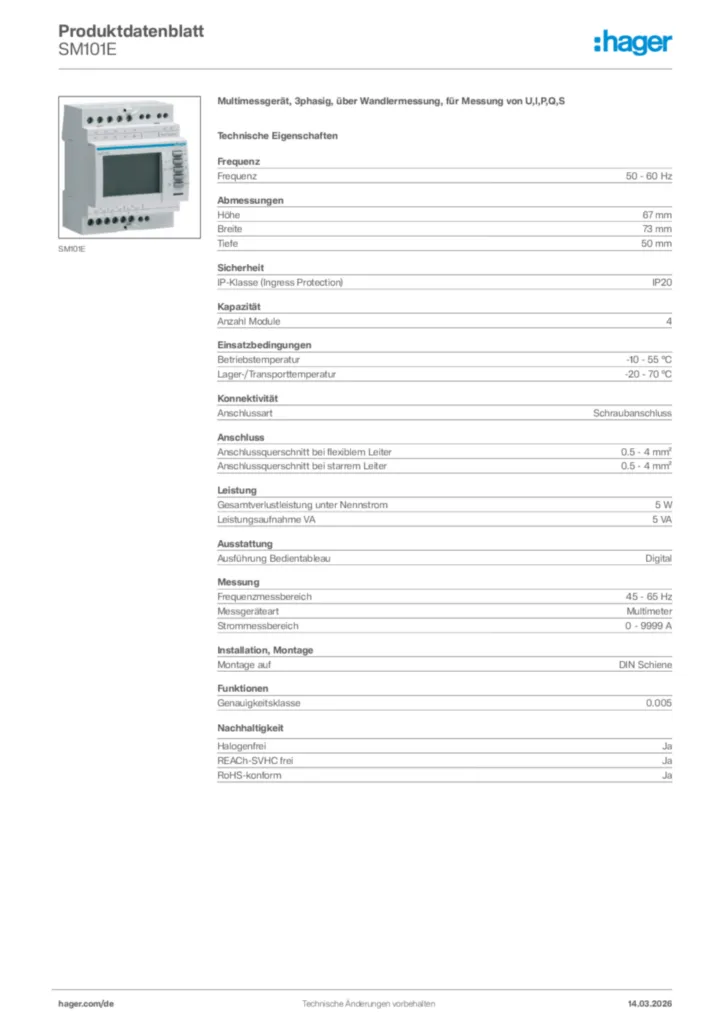

Produktdatenblatt
Hager Produktdatenblatt SM101E
Multimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,S
PDF -
Montageanleitung
Installationsanleitung für SM101E - Multimessgerät, 3phasig, über Wandlermessung, für Messung von U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012)
Montageanleitung International 2020-01-01
PDF906,71 kB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Datenblatt
UK_MD_TDS_MultiMeters
Datenblatt en-GB 2024-03-22
PDF38,88 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SM102EMultifunktionsmessgerätPreis543,50 €/ Stück * -
2
ECR140DEnergiezähler 1phasig, direkt 40A, 1M, MODBUS, MIDPreis286,40 €/ Stück * -
3
SM200Impulsausgang für SM102EPreis86,60 €/ Stück * -
4
XVA6303-Phasen Energiezähler zur Messung des PV-Überschuss für LadestationenPreis174,00 €/ Stück * -
5
SM214Modul Ethernet+RS485 Jbus/Modbus für SM103EPreis903,60 €/ Stück *
Ausschreibungstext
Multimessgerät, 3phasig, über Wandlermessung, für Messung von U,I,P,Q,S
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1, I2, I3, In.
Spannungen: Momentanwerte von U1, U2, U3, U12, U23, U31 und Frequenz.
Leistungen: Momentanwerte von 3P.
Weitere technische Details: Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1, I2, I3, In.
Spannungen: Momentanwerte von U1, U2, U3, U12, U23, U31 und Frequenz.
Leistungen: Momentanwerte von 3P.
Weitere technische Details: Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
IP-Klasse (Ingress Protection): IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschlussart: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101E
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
