Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S SM101C
EAN
3250615631022
Marke
Hager
VPE
1 Stück
Preisgruppe
H411
Passende Tools
Preis
876,20 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Frequenz
-
Frequenz50 - 60 Hz
Abmessungen
-
Höhe67 mm
-
Breite73 mm
-
Tiefe50 mm
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Kapazität
-
Anzahl Module4
Einsatzbedingungen
-
Betriebstemperatur-10 - 55 °C
-
Lager-/Transporttemperatur-20 - 70 °C
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter0.5 - 4 mm²
-
Anschlussquerschnitt bei starrem Leiter0.5 - 4 mm²
Leistung
-
Gesamtverlustleistung unter Nennstrom5 W
-
Leistungsaufnahme VA5 VA
Ausstattung
-
Ausführung BedientableauDigital
Messung
-
Frequenzmessbereich45 - 65 Hz
-
MessgeräteartMultimeter
-
Strommessbereich0 - 9999 A
Installation, Montage
-
Montage aufDIN Schiene
Funktionen
-
Genauigkeitsklasse0.005
Spannungsversorgung
-
Versorgungsspannung230 V +10%/-15%
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild SM101C
-
Montageanleitung
Installationsanleitung für SM101C - Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U, I, P, Q, S (DE-RU-PT-EL-EN-IT-FR-ES-PL-NL, Stand: 11.2012)
Montageanleitung International 2020-01-01
PDF1,35 MB -
Produktanhang
Modbus Mappingtable für SM101C - Multimessgerät, 3phasig, Wandler, RS485
Produktanhang International 2020-01-01
XLS311,50 kB -
Technische Broschüre
Intelligentes Energiemonitoring für den Zweck- und Gewerbebau
Einfach mehr sehen (20DE0045)
PDF1,71 MB -
Tipps
Hager Tipp 38
DIN VDE 0100-801: 2015-10 (16DE0118_01)
PDF1,76 MB -
Technische Beilage (single-product)
Technischer Anhang - Zähler- und Messgeräte
Stand: 01.04.2022
PDF5,64 MB
Verlustleistungsdatenblatt
Technische Beilage (single-product) de-DE 2021-10-20
PDF847,80 kB -

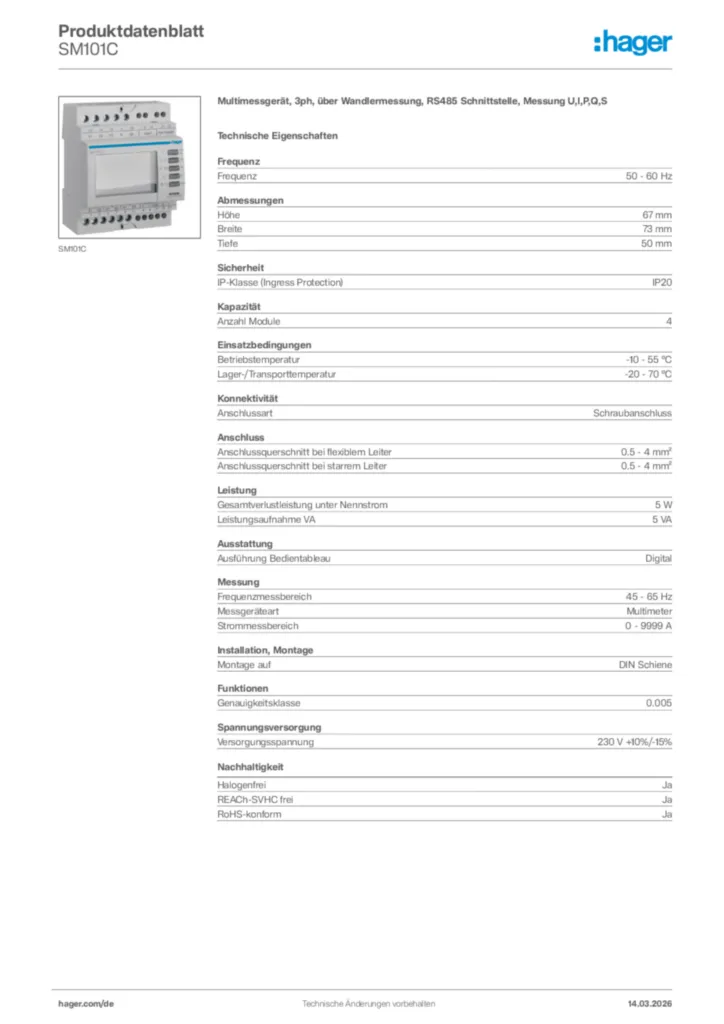

Produktdatenblatt
Produktdatenblatt en-GB 2024-03-22
PDF38,88 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
HTG411HEnergiemonitoring-Server agardio.manager, REG, 6 PLE, Micro SD KartePreis2.822,40 €/ Stück * -
2
EC700Impulseingang 7fach JBUS/MODBUSPreis1.158,00 €/ Stück * -
3
ECA180DEnergiezähler 1phasig, direkt 80A, 2M, AGARDIO, MIDPreis478,90 €/ Stück * -
4
ECA180TEnergiezähler 1phasig, direkt 3x80A, 4M, AGARDIOPreis911,40 €/ Stück * -
5
ECA302CEnergiezähler 3phasig für Wandlerverhältnis 1A oder 5A, 4M, AGARDIO, MIDPreis576,90 €/ Stück *
Ausschreibungstext
Multimessgerät, 3ph, über Wandlermessung, RS485 Schnittstelle, Messung U,I,P,Q,S
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1,I2,I3,In.
Spannungen: Momentanwerte von U1,U2,U3,U12,U23,U31 und Frequenz.
Leistungen: Momentanwerte von 3P,Summe P,3Q, Summe Q, 3S, Summe S.
Außerdem ist die Zählung von Wirkenergie kWh, Blindenergie kvarh und Betriebsstunden möglich. Harmonische Oberwellen bis Rang 51 können erfasst werden. Das Messgerät besitzt Ausgänge für die Steuerung von Geräten, Alarmübertragung und Pulsübertragung. Die Kommunikation wird über RS485(JBUS/MODBUS) realisiert.
Weitere technische Details: Umschaltbar auf 2 Tarifzählung, Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
Schutzart IP: IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Modulares Multifunktionsmessgerät für die Erfassung von elektrischen Größen In Niederspannungsnetzen.
Es ermöglicht die Erfassung von Strömen: Momentanwerte/Mittelwerte von I1,I2,I3,In.
Spannungen: Momentanwerte von U1,U2,U3,U12,U23,U31 und Frequenz.
Leistungen: Momentanwerte von 3P,Summe P,3Q, Summe Q, 3S, Summe S.
Außerdem ist die Zählung von Wirkenergie kWh, Blindenergie kvarh und Betriebsstunden möglich. Harmonische Oberwellen bis Rang 51 können erfasst werden. Das Messgerät besitzt Ausgänge für die Steuerung von Geräten, Alarmübertragung und Pulsübertragung. Die Kommunikation wird über RS485(JBUS/MODBUS) realisiert.
Weitere technische Details: Umschaltbar auf 2 Tarifzählung, Hintergrundbeleuchtung, Tasten für Ströme/Spannungen/Leistungen/Temperatur.
Schutzart IP: IP20
Anzahl Module: 4
Betriebstemperatur: -10 - 55 °C
Lager-/Transporttemperatur: -20 - 70 °C
Anschluss-/Steckertyp: Schraubanschluss
Anschlussquerschnitt bei flexiblem Leiter: 0.5 - 4 mm²
Anschlussquerschnitt bei starrem Leiter: 0.5 - 4 mm²
Ausführung Bedientableau: Digital
Frequenzmessbereich: 45 - 65 Hz
Messgeräteart: Multimeter
Strommessbereich: 0 - 9999 A
Fabrikat : Hager oder gleichwertig
Artikel : SM101C
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
