Hager

SL2011569010

Endstück schnittkaschierend halogenfrei zu SL 20x115mm reinweiß
Best-Nr.
SL2011569010
EAN-Nr.
4012740221771
VPE
1 Stück
Preisgruppe
T100
Preis
3,70 € / Stück *

Technische Merkmale

  • Farbe
    • reinweiß
  • RAL Farbnummer
    • 9010
  • Schnittkaschierend
    • ja
  • Montageart
    • Gerastet
  • Kanalbreite
    • 20 mm
  • Kanalhöhe
    • 115 mm
  • Länge
    • 22 mm
  • Werkstoff
    • PC - ABS
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • ja

Downloads

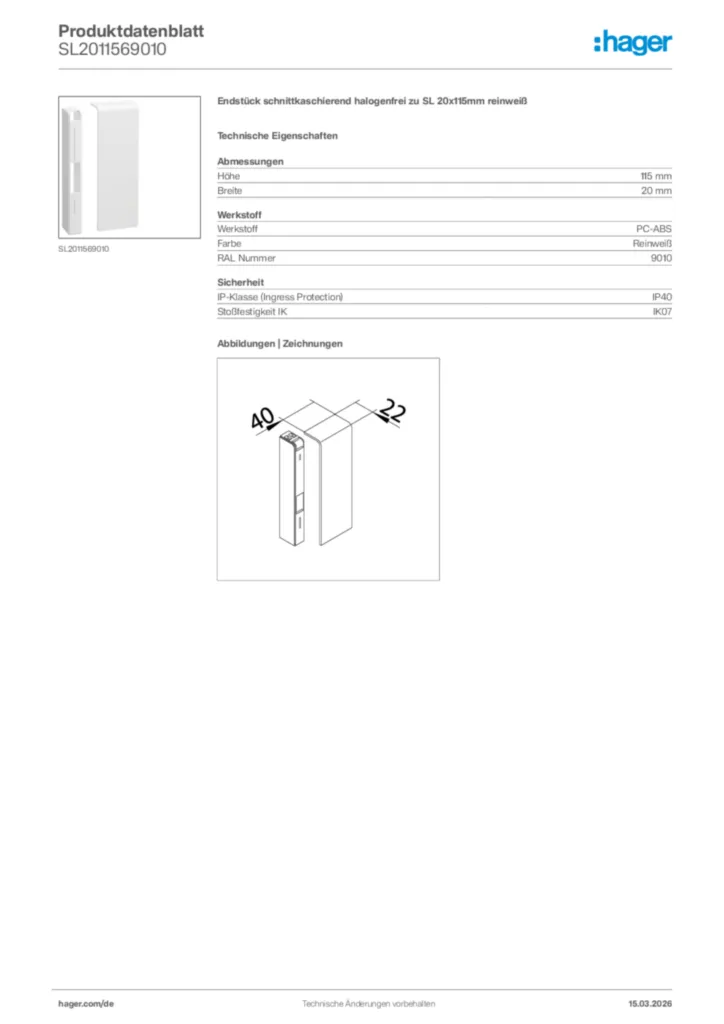

  • Produktbild für SL2011569010

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Produktlizenz

  • Produktlizenz_NF004_1078_SL

    PDF
    1 MB
Weitere Downloads

Systemtext

Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Endstück schnittkaschierend halogenfrei zu SL 20x115mm reinweiß
Endstück als Formteil zum Elektro-Installationskanal-System Sockelleistenkanal nach DIN EN 50085-1 als Geräteeinbaukanal. Schnittkaschierendes 2-teiliges Endstück zum Aufrasten auf das Unterteil, wahlweise rechts oder links montierbar.
  • Farbe :reinweiß
  • RAL Farbnummer :9010
  • Schnittkaschierend :ja
  • Einstellbar :nein
  • Montageart :Gerastet
  • Kanalbreite :20 mm
  • Kanalhöhe :115 mm
  • Länge :22 mm
  • Werkstoff :PC - ABS
  • Oberfläche :unbehandelt
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : SL2011569010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
