Hager

SL20080819010

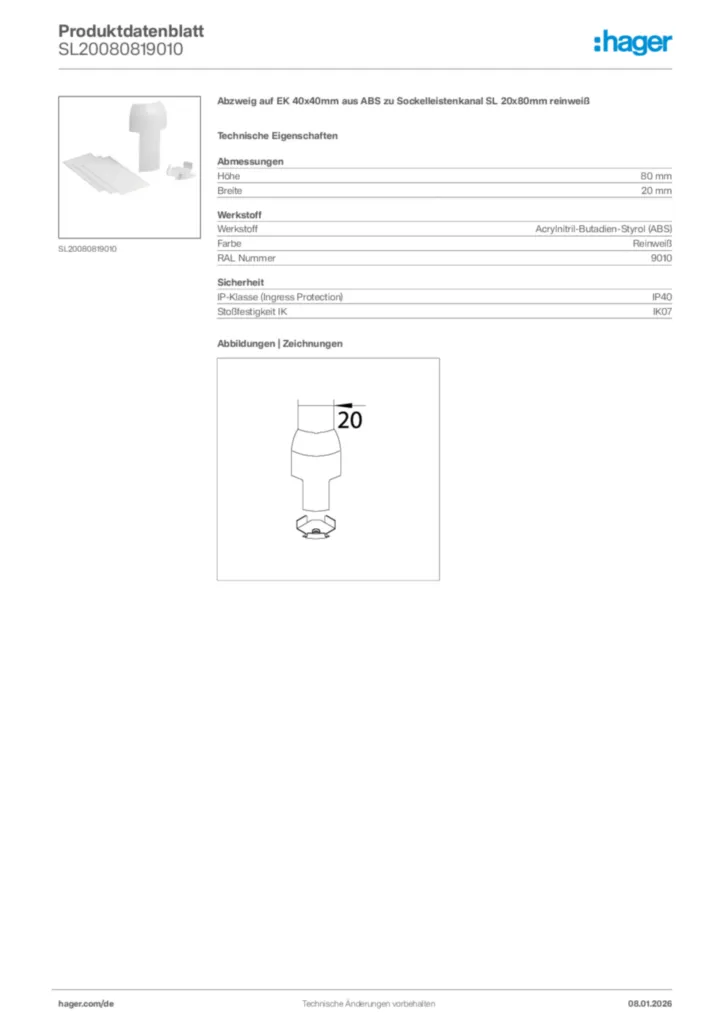

Abzweig auf EK 40x40mm aus ABS zu Sockelleistenkanal SL 20x80mm reinweiß
Best-Nr.
SL20080819010
EAN-Nr.
4012740222273
VPE
1 Stück
Preisgruppe
T100
Preis
6,90 € / Stück *

Systemtext

Sockelleistenkanalsystem SL mit 2 Weichlippen
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil mit 2 Weichlippen, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand oder Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Sockelleistenkanalsystem SLH halogenfrei
aus halogenfreiem Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Halogenfreier Kunststoff ist flammwidrig und entwickelt in Verbindung mit Feuchtigkeit, z.B. Löschwasser, keine korrosiven Brandgase. Somit sind elektronische Geräte und Sachwerte besser geschützt.

Kanalunterteil mit Oberteil, Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder Unterputz-Geräte mit Abdeckrahmen.
Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Abzweig auf EK 40x40mm aus ABS zu Sockelleistenkanal SL 20x80mm reinweiß
Formteil zum Elektro-Installationskanal-System Sockelleistenkanal nach DIN EN 50085-1 als Geräteeinbaukanal. Anschlussstück als Übergang vom Sockelleistenkanal zum Eckkanal zum Aufrasten auf das Unterteil.
  • Farbe :reinweiß
  • RAL Farbnummer :9010
  • Kanalhöhe :80 mm
  • Kanalbreite :20 mm
  • Länge :85 mm
  • Formteilausführung :Haubenformteil
  • Kanalanschluss (Anbindung für Sockelleistenkanal) :Eckkanal
  • Produktkompatibilität :SL - EK40040
  • Schnittkaschierend :ja
  • Werkstoff :ABS
  • Halogenfrei :ja
  • Zulassungen :CE

Fabrikat : Hager oder gleichwertig
Artikel : SL20080819010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
