Hager

SL20055AD6

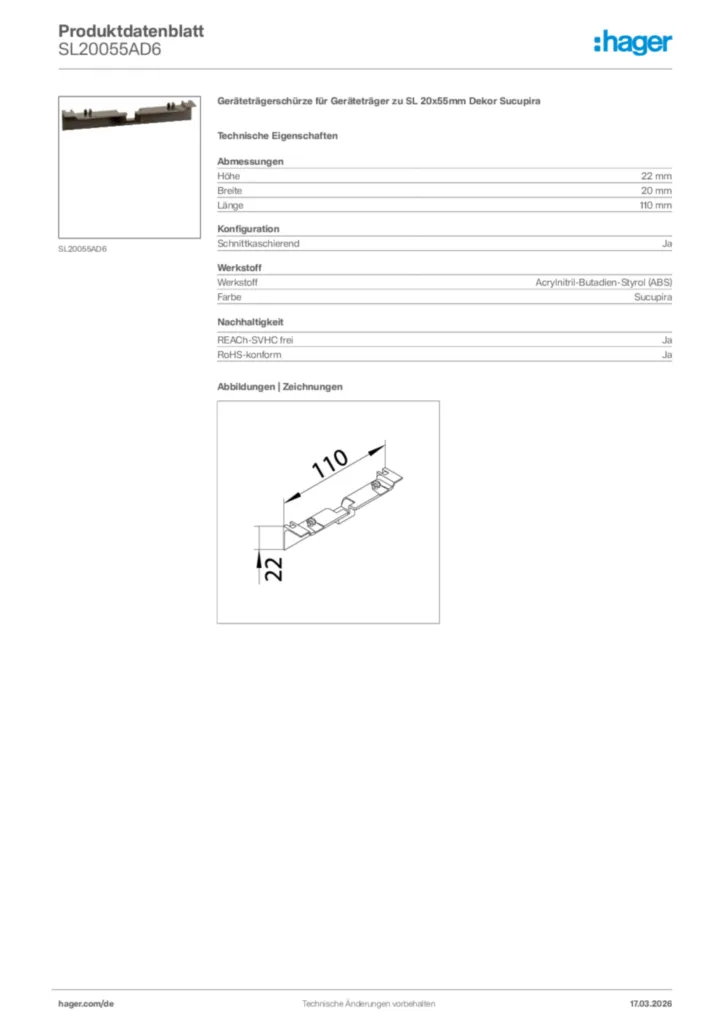

Geräteträgerschürze für Geräteträger zu SL 20x55mm Dekor Sucupira
Best-Nr.
SL20055AD6
EAN-Nr.
4012740894944
VPE
1 Stück
Preisgruppe
T100
Preis
1,19 € / Stück *

Technische Merkmale

  • Kanalhöhe
    • 55 mm
  • Kanalbreite
    • 20 mm
  • Länge
    • 110 mm
  • Höhe installiertes Produkt
    • 22 mm
  • Montageart
    • Geclipst
  • Schnittkaschierend
    • ja
  • Farbe
    • sucupira
  • Werkstoff
    • ABS
  • Oberfläche
    • bedruckt
  • Halogenfrei
    • ja
  • Zulassungen
    • CE

Downloads

  • Produktbild für SL20055AD6

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Produktlizenz

  • Produktlizenz_NF004_1078_SL

    PDF
    1 MB
Weitere Downloads

Systemtext

Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Geräteträgerschürze für Geräteträger zu SL 20x55mm Dekor Sucupira
Geräteträgerschürze zum Elektro-Installationskanal-System Sockelleistenkanal nach DIN EN 50085-1 als Geräteeinbaukanal, als Abdeckung des Kanal-Unterteils unterhalb des Geräteträgers zum Aufrasten auf den Geräteträger.
  • Kanalhöhe :55 mm
  • Kanalbreite :20 mm
  • Länge :110 mm
  • Höhe installiertes Produkt :22 mm
  • Montageart :Geclipst
  • Schnittkaschierend :ja
  • Farbe :sucupira
  • Werkstoff :ABS
  • Oberfläche :bedruckt
  • Halogenfrei :ja
  • Zulassungen :CE

Fabrikat : Hager oder gleichwertig
Artikel : SL20055AD6
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
