Hager

SL20055819010

Abzweig auf EK 40x40mm hfr zu Sockelleistenkanal SL 20x55mm reinweiß
Best-Nr.
SL20055819010
EAN-Nr.
4012740222167
VPE
1 Stück
Preisgruppe
T100
Preis
6,50 € / Stück *

Technische Merkmale

  • Farbe
    • reinweiß
  • RAL Farbnummer
    • 9010
  • Kanalhöhe
    • 55 mm
  • Kanalbreite
    • 20 mm
  • Länge
    • 85 mm
  • Formteilausführung
    • Haubenformteil
  • Kanalanschluss (Anbindung für Sockelleistenkanal)
    • Eckkanal
  • Produktkompatibilität
    • SL - EK40040
  • Schnittkaschierend
    • ja
  • Werkstoff
    • ABS
  • Halogenfrei
    • ja
  • Zulassungen
    • CE

Downloads

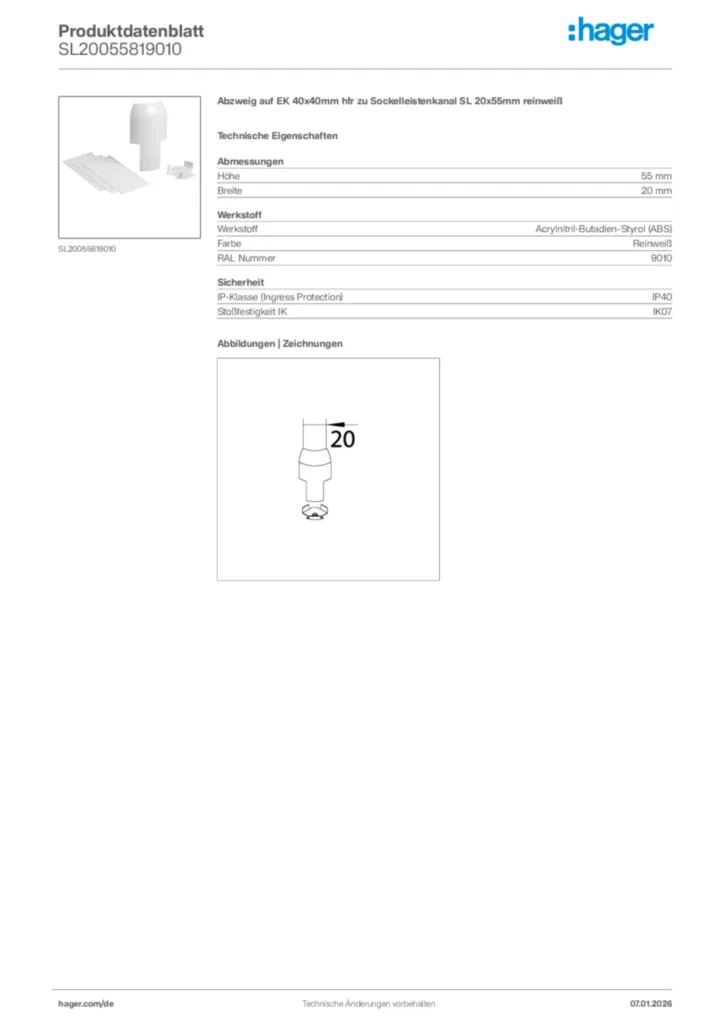

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für SL20055819010

  • Montageanleitungen

  • Montageanleitung für M55609010, SL20055819010 - Abzweig/Geräteträger (DE-EN-FR, Stand: 01.2010)

    PDF
    718 KB
  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.SL

    Stand: 01.01.2020

    PDF
    841 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktlizenz

  • Produktlizenz_NF004_1078_SL

    PDF
    1 MB
Weitere Downloads

Systemtext

Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Sockelleistenkanalsystem SL mit 2 Weichlippen
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil mit 2 Weichlippen, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand oder Größe 20 x 80 mm mit zwei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Abzweig auf EK 40x40mm hfr zu Sockelleistenkanal SL 20x55mm reinweiß
Formteil zum Elektro-Installationskanal-System Sockelleistenkanal nach DIN EN 50085-1 als Geräteeinbaukanal. Anschlussstück als Übergang vom Sockelleistenkanal zum Eckkanal zum Aufrasten auf das Unterteil.
  • Farbe :reinweiß
  • RAL Farbnummer :9010
  • Kanalhöhe :55 mm
  • Kanalbreite :20 mm
  • Länge :85 mm
  • Formteilausführung :Haubenformteil
  • Kanalanschluss (Anbindung für Sockelleistenkanal) :Eckkanal
  • Produktkompatibilität :SL - EK40040
  • Schnittkaschierend :ja
  • Werkstoff :ABS
  • Halogenfrei :ja
  • Zulassungen :CE

Fabrikat : Hager oder gleichwertig
Artikel : SL20055819010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren
