Ausschalter DC 4-polig 1000V 32A SB432PV
EAN
3250615521392
Marke
Hager
VPE
1 Stück
Preisgruppe
H450
Preis
226,60 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
Elektrischer Strom
-
Nennstrom32 A
Architektur
-
Polart4P
-
Steuer-/Bedienelementkurzer Drehgriff
-
Position Neutralleiterohne Neutralleiter
-
Polanzahl4
Anschluss
-
Anschlussquerschnitt bei starrem Leiter4 - 16 mm²
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit8000 V
-
Bemessungsbetriebsspannung Ue600 - 600 V
-
VersorgungsspannungsartDC
Leistung
-
Verlustleistung pro Pol1,70 W
-
Gesamtverlustleistung unter Nennstrom6,90 W
Installation, Montage
-
Nominales Drehmoment1,80 - 1,80 Nm
Ausstattung
-
Motorantrieb optionalNein
-
Anzahl der Hilfskontakte als Wechsler0
-
Anzahl der Hilfskontakte als Schließer0
-
Anzahl der Hilfskontakte als Öffner0
-
PlombierbarJa
Einsatzbedingungen
-
Betriebstemperatur-40 - 65 °C
-
Lager-/Transporttemperatur-50 - 90 °C
Abdeckung, Tür
-
VerriegelbarNein
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Konnektivität
-
AnschlussartSchraubanschluss
Funktionen
-
WendeschalterNein
-
Ausführung als NOT-AUS-EinrichtungNein
-
Ausführung als HauptschalterNein
-
Ausführung als Wartungs-/ReparaturschalterJa
-
Ausführung als SicherheitsschalterNein
-
Ausführung als LasttrennschalterJa
Kapazität
-
Anzahl Module3,50
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

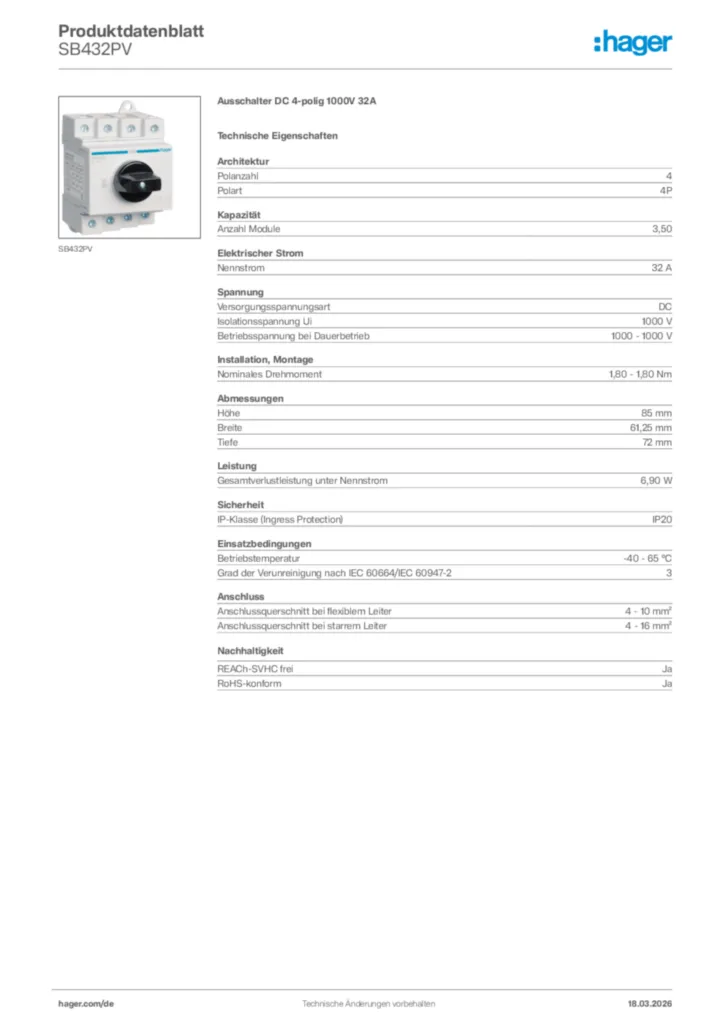

Produktbild SB432PV
-
Montageanleitung
Montageanleitung International 2021-10-25
PDF144,58 kB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hager Ready App - Ihr digitaler Assistent
Erstellen Sie mit Hager Ready schnell und einfach Raumbücher und planen Sie die normgerechte Konfiguration von Klein- und Feldverteilern bis zu Stromlaufplänen, Beschriftung und Stücklisten. Mobil vor Ort oder per Tablet.
URL
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Declaration
Konformitätserklärung International 2021-10-04
PDF910,04 kB
Konformitätserklärung für Schalter DC 2P & 4P
Konformitätserklärung International 2021-09-17
PDF598,74 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
SH363KKompaktschalter 63A 3 Schließer 400V AC mit Zusatzklemme 2, 5PLEPreis67,90 €/ Stück * -
2
SH363NKompaktschalter 63A 3 Schließer 400V AC 2, 5PLEPreis57,40 €/ Stück * -
3
SH363SKompaktschalter 63A 3 Schließer 400V AC sperrbar 2, 5PLEPreis77,50 €/ Stück * -
4
SH463BKompaktschalter 63A 4 Schließer 400V AC mit Zusatzklemme 3, 5PLEPreis94,60 €/ Stück * -
5
SH463NKompaktschalter 63A 4 Schließer 400V AC 3, 5PLEPreis89,40 €/ Stück *
Ausschreibungstext
Ausschalter DC 4-polig 1000V 32A
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion bei PV Anlagen mit max. 1000 V und 32A.
Polanzahl: 4
Nennstrom: 32 A
Isolationsspannung Ui: 1000 V
Gesamtverlustleistung unter Nennstrom: 6,90 W
Fabrikat : Hager oder gleichwertig
Artikel : SB432PV
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter für die Montage auf Hutschiene oder Montageplatte, Drehantrieb direkt am Gerät im AUS-Zustand mit einem Vorhängeschloss verriegelbar. Gewährleistet das Ein- und Ausschalten unter Last und eine Sicherheitstrennfunktion bei PV Anlagen mit max. 1000 V und 32A.
Polanzahl: 4
Nennstrom: 32 A
Isolationsspannung Ui: 1000 V
Gesamtverlustleistung unter Nennstrom: 6,90 W
Fabrikat : Hager oder gleichwertig
Artikel : SB432PV
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
