Hager

REP502Y

HOME VideoSet 2 Teilnehmer AP 2D Außenstation anthrazit/Innenst. TOUCH polarweiß
Best-Nr.
REP502Y
EAN-Nr.
3599430020155
VPE
1 Stück
Preisgruppe
E200
Preis
1.876,90 € / Stück *

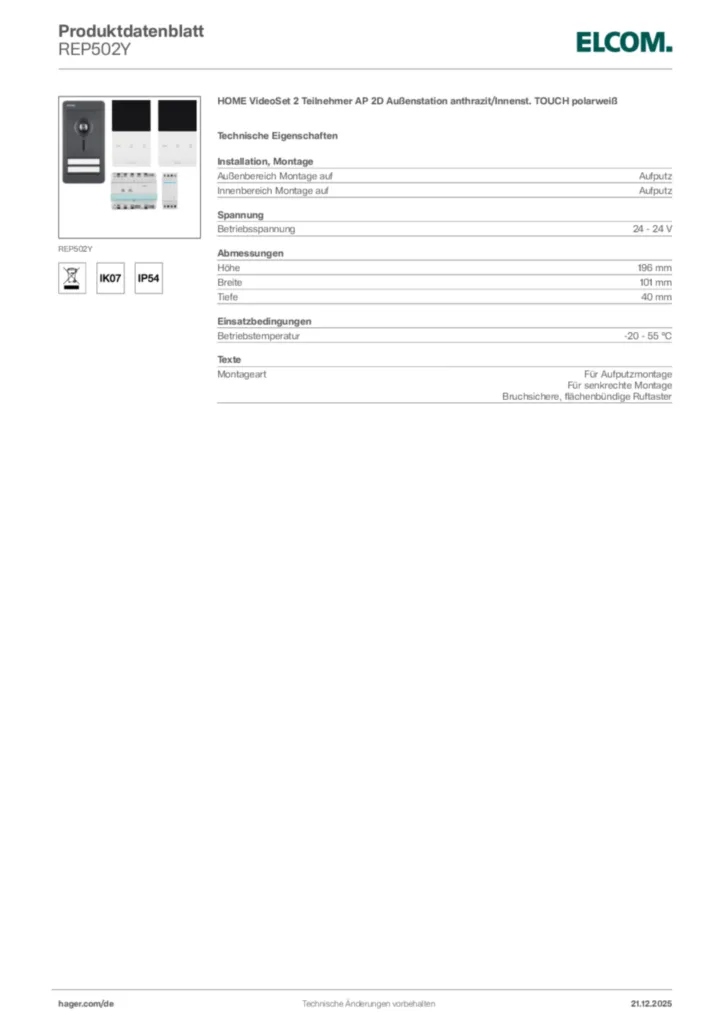

Technische Merkmale

  • Systemtechnologie
    • 2Draht
  • Farbe
    • anthrazit/polarweiß glänzend, matt
  • Farbe der Außenstation
    • anthrazit
  • Farbe des Haustelefons
    • polarweiß
  • Anzahl Innenstationen
    • 2
  • Betriebsspannung
    • 24 V DC
  • Schaltspannung Türöffnerkontakt
    • max. 24 V
  • Höhe
    • 196 mm
  • Tiefe
    • 40 mm
  • Betriebstemperatur
    • -20…55 °C
    • Geräte-Konfiguration über LED Display
    • bruchsichere, flächenbündige Ruftaster
    • für Aufputzmontage
    • für senkrechte Montage
    • 2 REK621Y Innenstationen Video eckig
    • RER613Y Außenstation Video 2/1 AP
    • RED011Y Strangversorgung mit Relais REG
    • ST320, Sicherheitstrafo 230V/12V 18VA 2TE

Downloads

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für REP502Y

  • Montageanleitungen

  • Installationsanleitung für REP501S - ELCOM.HOME Set Video AP (Stand: 02.2017)

    PDF
    593 KB
  • Montageanleitung für REP501Y, RER513Y, RER613Y - HOME VideoSet 1-2 Teilnehmer AP 2D Außenstation/Innenst. TOUCH (DE, Stand: 02.2017)

    PDF
    6 MB
  • Produktinformationen

  • Produktinformation Elcom - Produkt-Optimierungen:

    Neue 2Draht Kamera für ELCOM Außenstationen (20DE0239)

    PDF
    1 MB
  • Produktinformation Elcom - Einfach kommunizieren mit den neuen Sets ELCOM.HOME

    für Ein- und Zweifamilienhäuser (17DE0070_06)

    PDF
    925 KB
Weitere Downloads

Ausschreibungstext

HOME VideoSet 2 Teilnehmer AP 2D Außenstation anthrazit/Innenst. TOUCH polarweiß
Video-Sprechanlagen Set nach DIN EN 50486 in 2Draht-Technik bestehend aus Innenstation Video TOUCH, Aussenstation Video HOME, Strangversorgung und Sicherheitstransformator.

Innenstation zur Wandmontage oder auf eine Gerätedose nach DIN 49073 bestehend aus Tragplatte mit Anschluss-Klemmblock und passenden Video-Designrahmen, beleuchtetes TFT-Farbdisplay 3,5 Zoll. Innenstation in 3 Bereiche eingeteilt, die im Display als Klartextanzeige angezeigt wird: Haupt-Funktionstasten mit 3 hinterleuchtete Symbolen (Öffnen, Stummschaltung, Gespräch annehmen), Tastenfeld mit 3 Tasten und Touch-Wischfeld zur Bedienung im Menü. Funktionen: Rufannahme/Rufen, Hören, Sprechen und Sehen, Türöffnen und Licht schalten, akustische und optische Rufsignalisierung. Darstellung des Kamerabildes von der Türstation auf einem integrierten Farb-Display. 16 einstellbare Ruftonmelodien, Tür-/Etagen- oder Internruf-Zuordnung, Ruftonlautstärke und Mikrofonempfindlichkeit stufenweise einstellbar und Rufton abstellbar. Parallelbetrieb bis zu 3 Innenstationen. Etagen-Rufweiterleitung an gleich adressierte Innenstationen. Freisprechen oder Push-to-Talk. DREHFIX-Funktion: Ein-Mann-Inbetriebnahme durch Adressierung mit Drehcodierschalter. Sonderfunktionen über DIP-Schalter sperrbar.

Außenstation zur Montage AP im Kunststoffgehäuse, Farbkamera mit kratzfester Abdeckung, ohne sichtbare Schrauben, flächenbündige(s) Namensschild(er) (von vorn wechselbar) mit Ruftaste(n) inklusive weißer LED-Hinterleuchtung und steckbarem Anschluss-Klemmblock mit Schraubklemmen. Vorverdrahtete Frontplatte mit Elektronikkomponenten in gekapselter Monoblock-Bauweise mit Lautsprecher, Mikrofon und Kamera. Geräte-Konfiguration über rückseitiges LED-Display mit 3 Softtasten und 7-Segment-Anzeige, Anzeigemodus 180 Grad drehbar für eine optimale Lese- und Bedienbarkeit sowie automatische Adressierung bei erstmaligem Spannungszuschaltung. Umgebungslicht abhängige Einschaltung der Tastenbeleuchtung, anpassbar an Umgebungsverhältnisse über Helligkeitssensor. Funktionen: Kamera horizontal und vertikal ein- und feststellbar von vorne, Umgebungslicht abhängige Einschaltung einer integrierten IR-Beleuchtung zur Unterstützung der Kamerafunktion bei Dunkelheit, integrierte Kameraheizung zur Vermeidung von Kondensat- und Frostbeschlag der Kamerakugel. Integrierter Türöffnerkontakt, Ruftaste mit Licht-/Türöffner-/Relais-Funktion einstellbar. Lautstärke, Mikrofonempfindlichkeit, Türöffnerfunktion und Ruftaster-Hinterleuchtung einstellbar. Ruftaster mit Quittierungston (abschaltbar) und taktiler Rückmeldung. Lautsprecher und Mikrofon sabotagegeschützt. Ein-Mann-Inbetriebnahme durch LED-Display Konfiguration.

  • Systemtechnologie :2Draht
  • Farbe :anthrazit/polarweiß glänzend, matt
  • Farbe der Außenstation :anthrazit
  • Farbe des Haustelefons :polarweiß
  • Anzahl Innenstationen :2
  • Betriebsspannung :24 V DC
  • Schaltspannung Türöffnerkontakt :max. 24 V
  • Höhe :196 mm
  • Tiefe :40 mm
  • Betriebstemperatur :-20…55 °C

Fabrikat : Elcom oder gleichwertig
Artikel : REP502Y
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Türkommunikation weiter.

06842 945-9704
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
