Hager

R94939010

Blende 3-fach R7 für UP-Einsatz mit Rahmen PVC zu BRA/S Oberteil 120mm reinweiß
Best-Nr.
R94939010
EAN-Nr.
4012740249256
VPE
1 Stück
Preisgruppe
T040
Preis
9,20 € / Stück *

Technische Merkmale

  • Produktbeschreibung kurz 40 Zeichen
    • Blende 3-fach R7 PVC BRA/S OT 120 rweiß
  • Farbe
    • reinweiß
  • Kanalsystem
    • BRA, BRS
  • OT-Breite
    • 120 mm
  • Werkstoff
    • PVC
  • RAL Farbnummer
    • 9010
  • Anzahl der Einheiten (Geräteblende für Geräteeinbaukanal)
    • 3
  • Länge
    • 375 mm
  • Höhe der Öffnung
    • 76 mm
  • Breite der Öffnung
    • 218 mm
  • Durchmesser der Öffnung
    • 0 mm
  • Geräteart (Geräteblende für Geräteeinbaukanal)
    • Geräte mit Zentralscheibe
  • Mit Schutzfolie
    • ja
  • Montageart
    • Gerastet

Downloads

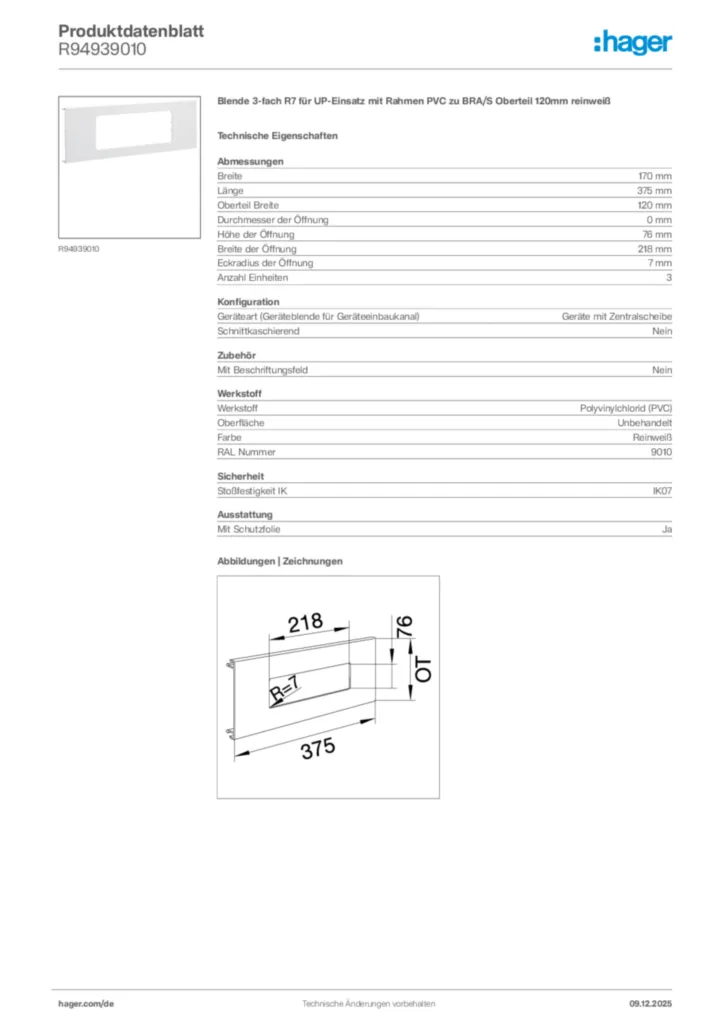

  • Produktbild für R94939010

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - Geräteeinbau C-Profil

    Stand: 01.01.2020

    PDF
    188 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
Weitere Downloads

Systemtext

Geräteeinbau für Gehäuse mit C-Profil
Geräteeinbau-Komponenten mit Befestigungstechnik für Gehäuse mit C-Profil für Brüstungskanäle: Steckdosen, Master/Slave Steckdosen, Überspannungsschutz, Störfilter, Schalter, Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen.

1. Einbaugeräte mit Drehknebelbefestigung für Gehäuse mit C-Profil: Einbaugeräte, anreihbar und verpolsicher durch 3-poliges Steckverbindersystem mit Berühungsschutz, Prüföffnungen in gestecktem Zustand zugänglich. Anschluss mit konfektionierten Leitungen mit Eingangsbuchse und Ausgangsstecker oder über Steckklemmen mit Standard-Leitungen. Kanalsteckdosen: 2-fach oder 3-fach Kanalsteckdosen, Master/Slave Steckdosen, 2-fach Kanalsteckdosen mit Steckdosentopf 45 Grad oder 1-fach Kanalsteckdosen mit Zusatzfunktion (Kontroll-Wippschalter, Überspannungsschutz).

2. Einbaugeräte mit Einbaudosen zur Rastbefestigung für Gehäuse mit C-Profil: Daten-/Fernmelde-/BK-/SAT-/CEE-Geräte, Geräteeinbaudosen, Blenden, Rahmen und Abdeckungen. Einbaugeräte: Überspannungsschutzmodul, Datenmodule/-dosen 2-/3-fach, Fernmeldeanschlussdosen und BK/Sat-Anschlussdosen für terrestrischen-, BK- und Satelliten-Anschluss als Durchgangs-, Stichleitungs- oder Enddose.

3. Standard-Geräteeinbau zum Einbau in Geräteeinbaudosen zur Rastbefestigung für Gehäuse mit C-Profil: Unterputz-Schalterprogramme mit oder ohne Rahmen des Herstellers.

Hinweis: Alle Einbaugeräte bzw. Einsätze sind mit Abdeckungen, Rahmen oder mit schnittkaschierenden/anreihbaren Blenden mit und ohne Kennzeichnungsschild zu montieren.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Blende 3-fach R7 für UP-Einsatz mit Rahmen PVC zu BRA/S Oberteil 120mm reinweiß
Geräteblende mit Stanzung (Eck-Radius 7 mm) für Standard-Geräteeinbau mit Rahmen des Schalterherstellers, für Geräteeinbaukanal-System.
  • Produktbeschreibung kurz 40 Zeichen :Blende 3-fach R7 PVC BRA/S OT 120 rweiß
  • Farbe :reinweiß
  • Kanalsystem :BRA, BRS
  • OT-Breite :120 mm
  • Werkstoff :PVC
  • Halogenfrei :nein
  • RAL Farbnummer :9010
  • Anzahl der Einheiten (Geräteblende für Geräteeinbaukanal) :3
  • Länge :375 mm
  • Höhe der Öffnung :76 mm
  • Breite der Öffnung :218 mm
  • Durchmesser der Öffnung :0 mm
  • Geräteart (Geräteblende für Geräteeinbaukanal) :Geräte mit Zentralscheibe
  • Schnittkaschierend :nein
  • Mit Schutzfolie :ja
  • Montageart :Gerastet

Fabrikat : Hager oder gleichwertig
Artikel : R94939010
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
