Außeneck zu Brandschutzkanal FWK 3E Funktionserhalt E30 100x260mm verkehrsweiß R30629016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
FeuerwiderstandsklasseE30
-
Anzahl der beflammbaren Seiten3
-
FormteilausführungUnterteil, Oberteil
-
SchnittkaschierendNein
-
BodenlochungJa
-
Höhe142 mm
-
Innenhöhe102 mm
-
Breite300 mm
-
Innenbreite259 mm
-
Länge150 mm
-
Maß a150 mm
-
WerkstoffGips, Stahl
-
OberflächeLackiert
-
FarbeVerkehrsweiß
-
RAL Nummer9016
-
UmmantelungswerkstoffStahl
-
Zugehörige SerienFWK 3E 100x260
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

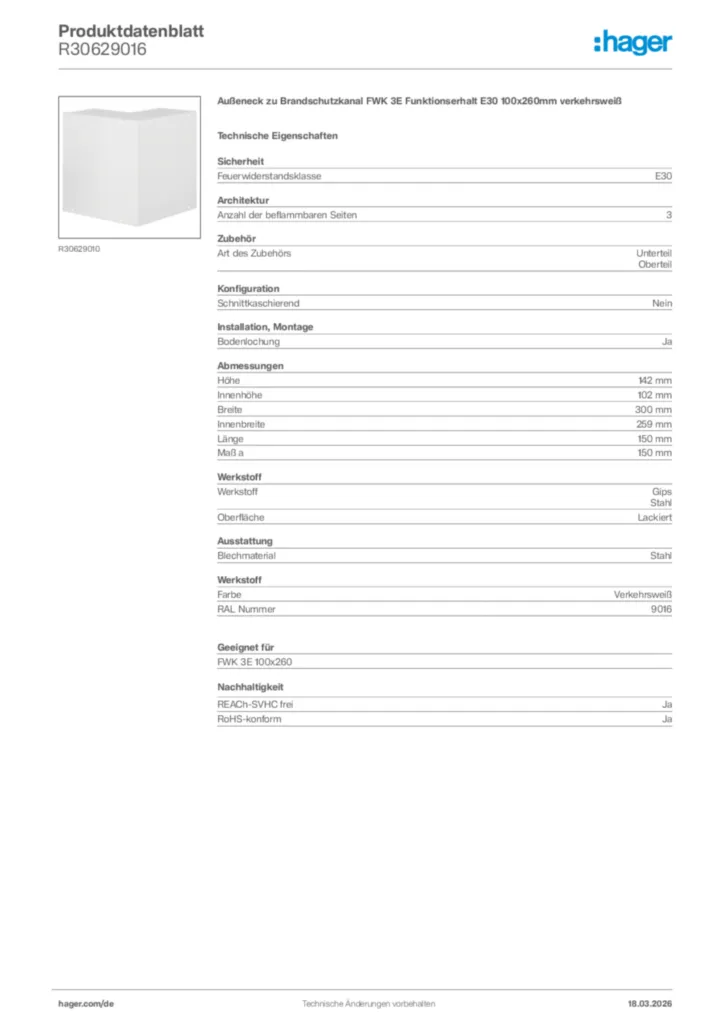

Produktbild R30629016
-
Montageanleitung
Montageanleitung für FWK3500600VERZ, FWK9500600VERZ - Brandschutzkanal (DE, Stand: 03.2003)
Montageanleitung International 2005-10-20
PDF348,43 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MBTechnischer Anhang - tehalit.FWK
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,08 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Konformitätserklärung
CE Zertifikat FWK
Konformitätserklärung International 2017-01-13
PDF679,92 kB
Ausschreibungstext
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK3E - E30 nach DIN4102-12 zum Funktionserhalt für Wand- und Deckenmontage.
Feuerwiderstandsklasse: E30
Anzahl der beflammbaren Seiten: 3
Formteilausführung: Unterteil
Oberteil
Bodenlochung: Ja
Höhe: 142 mm
Innenhöhe: 102 mm
Breite: 300 mm
Innenbreite: 259 mm
Länge: 150 mm
Maß a: 150 mm
Werkstoff: Gips
Stahl
Oberfläche: Lackiert
Ummantelungswerkstoff: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig
Artikel : R30629016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
