Inneneck zu Brandschutzkanal FWK 3E Funktionserhalt E30 100x160mm verkehrsweiß R30519016
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Technische Merkmale
-
FeuerwiderstandsklasseE30
-
Anzahl der beflammbaren Seiten3
-
FormteilausführungUnterteil, Oberteil
-
SchnittkaschierendNein
-
BodenlochungJa
-
Höhe142 mm
-
Breite200 mm
-
Länge293 mm
-
Maß a293 mm
-
Innenhöhe102 mm
-
Innenbreite159 mm
-
WerkstoffGips, Stahl
-
OberflächeLackiert
-
FarbeVerkehrsweiß
-
RAL Nummer9016
-
UmmantelungswerkstoffStahl
-
Zugehörige SerienFWK 3E 100x160
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

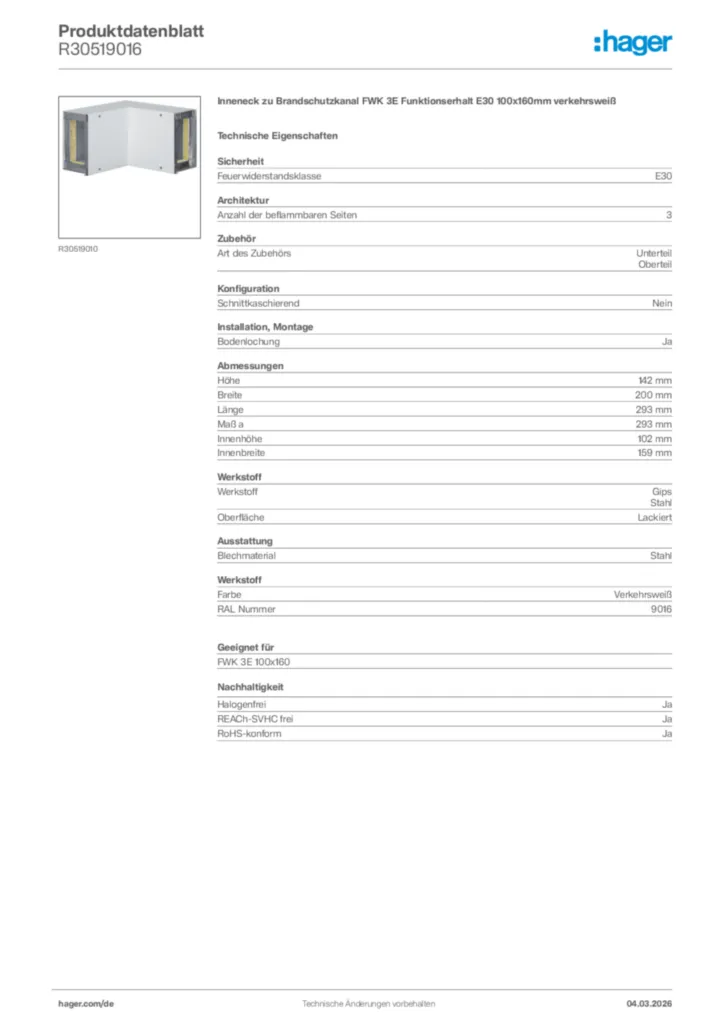

Produktbild R30519016
-
Montageanleitung
Montageanleitung für FWK3500600VERZ, FWK9500600VERZ - Brandschutzkanal (DE, Stand: 03.2003)
Montageanleitung International 2005-10-20
PDF348,43 kB -
Technische Beilage (single-product)
Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,90 MBTechnischer Anhang - tehalit.FWK
Technische Beilage (multi-product) de-DE 2022-02-23
PDF1,08 MB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Tools de-DE 2024-03-27
URL -
Produktzertifikat
Gutachterliche Stellungnahme: FWK Kabausführungen, Längeanpassstück, Schiebemuffe GA-2015-081-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF1,01 MBGutachterliche Stellungnahme: FWK Wandanschluss und - durchführungen in Verbindung mit Abschottungssystemen GA-2015-075-Mey (Verlängerung 07-2022)
Produktzertifikat International 2022-08-03
PDF885,27 kB -
Konformitätserklärung
CE Zertifikat FWK
Konformitätserklärung International 2017-01-13
PDF679,92 kB
Ausschreibungstext
Formteil als Systemzubehör für feuerwiderstandsfähigen Leitungsführungskanal FWK3E - E30 nach DIN4102-12 zum Funktionserhalt für Wand- und Deckenmontage.
Feuerwiderstandsklasse: E30
Anzahl der beflammbaren Seiten: 3
Formteilausführung: Unterteil
Oberteil
Schnittkaschierend: Nein
Bodenlochung: Ja
Höhe: 142 mm
Breite: 200 mm
Länge: 293 mm
Maß a: 293 mm
Innenhöhe: 102 mm
Innenbreite: 159 mm
Werkstoff: Gips
Stahl
Oberfläche: Lackiert
Ummantelungswerkstoff: Stahl
Farbe: Verkehrsweiß
RAL Nummer: 9016
Fabrikat : Hager oder gleichwertig
Artikel : R30519016
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
