    • Home
    • Katalog
    • MKS506
    EAN
    3250614312601
    Marke
    Hager
    VPE
    12 Stück

    Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M MKS506

    Melden Sie sich an, um eine Produktliste zu erstellen

    Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

    Ein Konto erstellen Anmelden
    Preis
    Preis auf Anfrage
    Verfügbarkeit und Preis auf Anfrage

    Wählen Sie Ihren Fachgroßhandel

    Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen

    Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M

    MKS506

    • Zubehör
    • Technische Merkmale
    • Ökologischer Wert
    • Downloads
    Kontakt
    Datenblatt

    Vervollständigen Sie Ihr System

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen 1 Produkte verfügbar
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten 1 Produkte verfügbar
    • Hutschie­ne­n­a­d­apter 1 Produkte verfügbar

    Optionales Zubehör

    • Verrie­ge­lungs­funk­ti­onen
    • Mecha­ni­sches Zubehör für Nieder­span­nungs­kom­po­nenten
    • Hutschie­ne­n­a­d­apter
    • MZN175

      Abschließvorrichtung für Leitungsschutzschalter FI-Schalter FI-LS-Schalter
      8,40 €  / Stück*
    • LZ060

      Distanzstück für Wärmeentlastung
      3,35 €  / Stück*
    • L061

      Erhöhungsprofil 15mm, 1 Modul
      2,10 €  / Stück*

    Technische Merkmale

    Archi­tektur
    • Polart
      1P+N
    Elek­tri­scher Strom
    • Nenn­strom
      6 A
    • Ausschalt­ver­mögen Betriebs­kurz­schluss­strom Ics AC nach IEC 60898-1
      6 kA
    • Ausschalt­ver­mögen Icn bei 230V AC nach IEC 60898-1
      6 kA
    • Einstel­lung des ther­mi­schen Auslö­sers in AC
      1,13 - 1,45 A
    • Min./­max. Schwel­lenwert ther­mi­scher Auslöser bei Gleich­strom
      1,13 - 1,45 A
    • Nenn­strom bei -25°C
      7,60 A
    • Nenn­strom bei -20 °C
      7,50 A
    • Nenn­strom bei -15°C
      7,30 A
    • Nenn­strom bei -10°C
      7,20 A
    • Nenn­strom bei -5°C
      7,10 A
    • Nenn­strom bei 0 °C
      6,90 A
    • Nenn­strom bei 5°C
      6,80 A
    • Nenn­strom bei 10°C
      6,60 A
    • Nenn­strom bei 15°C
      6,50 A
    • Nenn­strom bei 20 °C
      6,30 A
    • Nenn­strom bei 25°C
      6,20 A
    • Nenn­strom bei 30°C
      6 A
    • Nenn­strom bei 35°C
      5,90 A
    • Nenn­strom bei 40 °C
      5,80 A
    • Nenn­strom bei 45 °C
      5,60 A
    • Nenn­strom bei 50 °C
      5,50 A
    • Nenn­strom bei 55°C
      5,40 A
    • Nenn­strom bei 60°C
      5,20 A
    • Nenn­strom bei 65°C
      5,10 A
    • Nenn­strom bei 70°C
      4,90 A
    • Korrek­tur­faktor bei 2 neben­ein­ander montierten LS-Schal­tern
      1
    • Korrek­tur­faktor bei 3 neben­ein­ander montierten LS-Schal­tern
      0,95
    • Korrek­tur­faktor bei 4 und 5 neben­ein­ander montierten LS-Schal­tern
      0,90
    • Korrek­tur­faktor bei 6 neben­ein­ander montierten LS-Schal­tern
      0,85
    Elek­tri­sche Haupt­at­tri­bute
    • Bemes­sungs­schalt­ver­mögen Icn nach IEC 60898-1
      6 kA
    Instal­la­tion, Montage
    • Typ obere Anschluss­klemme für modu­lare Geräte
      quick­connect
    • Typ untere Anschluss­klemme für modu­lare Geräte
      Schrau­b­an­schluss
    • Nomi­nales Dreh­mo­ment
      1,90 - 1,90 Nm
    Span­nung
    • Bemes­sungs­be­triebss­pan­nung Ue
      230 - 240 V
    • Versor­gungs­span­nungsart
      AC
    • Isola­ti­onss­pan­nung Ui
      500 V
    • Stoß­span­nungs­fes­tig­keit Uimp
      4000 V
    • Max. Betriebss­pan­nung
      253 V
    • Über­span­nungs­ka­te­gorie gemäß IEC 60947-1
      3
    Frequenz
    • Frequenz
      50 - 60 Hz
    Kapa­zität
    • Anzahl Module
      1
    Leis­tung
    • Gesamt­ver­lust­leis­tung unter Nenn­strom
      1,80 W
    Einsatz­be­din­gungen
    • Betrieb­stem­pe­ratur
      -25 - 70 °C
    • Max. Höhe
      2000 m
    Ausdauer
    • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
      1000
    • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
      20000
    Sicherheit
    • IP-Klasse (Ingress Protec­tion)
      IP20
    Anschluss
    • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei massivem Leiter
      1,5 - 4,0 mm²
    • Anschluss­quer­schnitt des Ausgangs SSK Quick­Connect, bei flexi­blem Leiter
      1,5 - 4,0 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei massivem Leiter
      0,75 - 16,0 mm²
    • Anschluss­quer­schnitt des Eingangs mit Schrau­ben, bei flexi­blem Leiter
      0,75 - 10,0 mm²
    Konnek­ti­vität
    • Anschlussart
      quick­connect
    • Ausrich­tung obere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    • Ausrich­tung untere Anschluss­klemme für modu­lare Geräte
      Verscho­bene Klemme
    Abmes­sungen
    • Höhe
      86 mm
    • Breite
      17,50 mm
    • Tiefe
      70 mm

    Ökologischer Wert

    Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

    RoHS-konform Ja

    Zertifizierungen und Dokumente

    PEP Dokument en-GB 2025-11-20
    PDF
    67,85 MB
    Hager REACH declaration MKS506
    PDF
    RoHS Report MKS506
    PDF

    Downloads

    • Produktbild

      Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

      Bild MKS506 | Hager Deutschland

      Produktbild MKS506

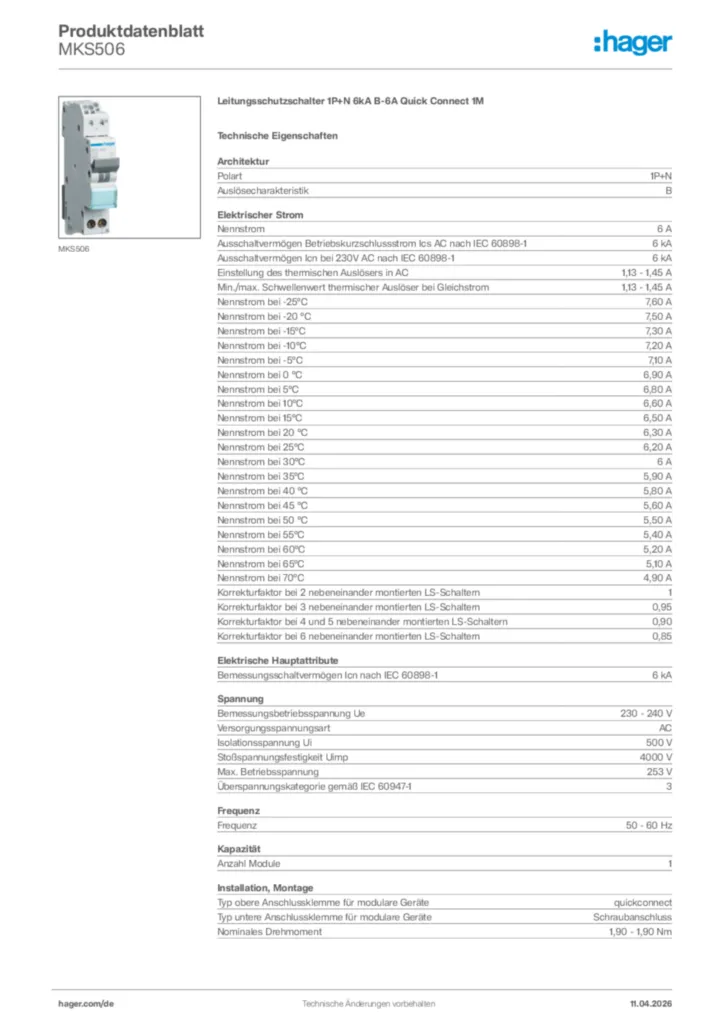

    • Produktdatenblatt

      Bild Hager Produktdatenblatt MKS506 | Hager Deutschland

      Hager Produktdatenblatt MKS506

      Leitungsschutzschalter 1P+N 6kA B-6A Quick Connect 1M

      PDF

    • Konformitätserklärung

      Bild Declaration | Hager Deutschland

      Declaration

      Konformitätserklärung International 2022-03-15

      PDF
      329,48 kB
    Mehr Downloads
    Bild Technische Fragen? | Hager Deutschland

    Technische Fragen?

    Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.

    06842 945-9701
