Hager

M55337030

Endstück aus PVC zu Leitungsführungskanal LF/FB 60x190mm steingrau
Best-Nr.
M55337030
EAN-Nr.
4012740105767
VPE
1 Stück
Preisgruppe
T210
Preis
8,70 € / Stück *

Technische Merkmale

  • Farbe
    • steingrau
  • RAL Farbnummer
    • 7030
  • Schnittkaschierend
    • nein
  • Montageart
    • Gerastet und Schraubbar
  • Kanalbreite
    • 190 mm
  • Kanalhöhe
    • 61 mm
  • Werkstoff
    • PVC
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • nein

Downloads

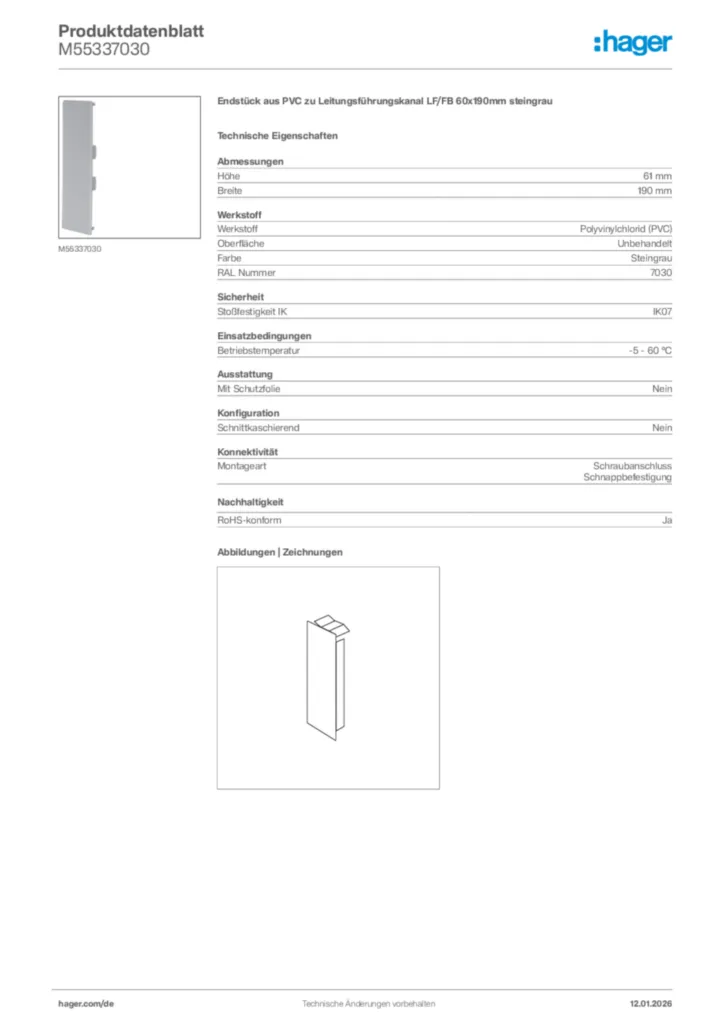

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für M55337030

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.LFS

    Stand: 01.01.2020

    PDF
    110 KB
  • Technischer Anhang - tehalit.FB

    Stand: 01.01.2020

    PDF
    103 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Produktlizenz

  • Produktlizenz_NF004_1074_LFF

    PDF
    1 MB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    38 KB
  • T062A_EU-Declaration-of-conformity_DE-EN_LF-LFE

    PDF
    48 KB
  • CE-Konformitätserklärung für LFxx, LFExx - Elektroinstallationssystem für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    49 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal FB
als Fensterbankkanal aus Kunststoff nach EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände und Kabelrückhalteklammern. Kanalunterteil mit C-Profil zur Befestigung von Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit. Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Geräteeinbaudosen, CEE-Geräte, Automateneinbaueinheiten, Blenden, Schalterprogramme und Rahmen.


Hinweis: Bei Größe 100 x 230 mm kein Geräteinbau möglich. Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installations-System Leitungsführungskanal LF
aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbare Rückhalteklammern. Ab Größe 20 x 35 mm mit oder ohne Trennwand und ab Größe 40 x 60 mm mit fester oder einrastbarer Trennwand.

Richtungsänderungen sind mit Hauben-Formteile auszuführen, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

Endstück aus PVC zu Leitungsführungskanal LF/FB 60x190mm steingrau
Endstück als Formteil zu Leitungsführungskanal.
  • Farbe :steingrau
  • RAL Farbnummer :7030
  • Schnittkaschierend :nein
  • Einstellbar :nein
  • Montageart :Gerastet und Schraubbar
  • Kanalbreite :190 mm
  • Kanalhöhe :61 mm
  • Werkstoff :PVC
  • Oberfläche :unbehandelt
  • Halogenfrei :nein

Fabrikat : Hager oder gleichwertig
Artikel : M55337030
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
