Hager

M55067035

T-Stück aus Kunststoff halogenfrei zu LF/LFH/FB 60x110mm lichtgrau
Best-Nr.
M55067035
EAN-Nr.
4012740137324
VPE
1 Stück
Preisgruppe
T210
Preis
20,90 € / Stück *

Technische Merkmale

  • Farbe
    • lichtgrau
  • RAL Farbnummer
    • 7035
  • Kanalbreite
    • 110 mm
  • Kanalhöhe
    • 61 mm
  • Formteilausführung
    • Haubenformteil
  • Maß a
    • 190 mm
  • Werkstoff
    • PC - ABS
  • Oberfläche
    • unbehandelt
  • Halogenfrei
    • ja

Downloads

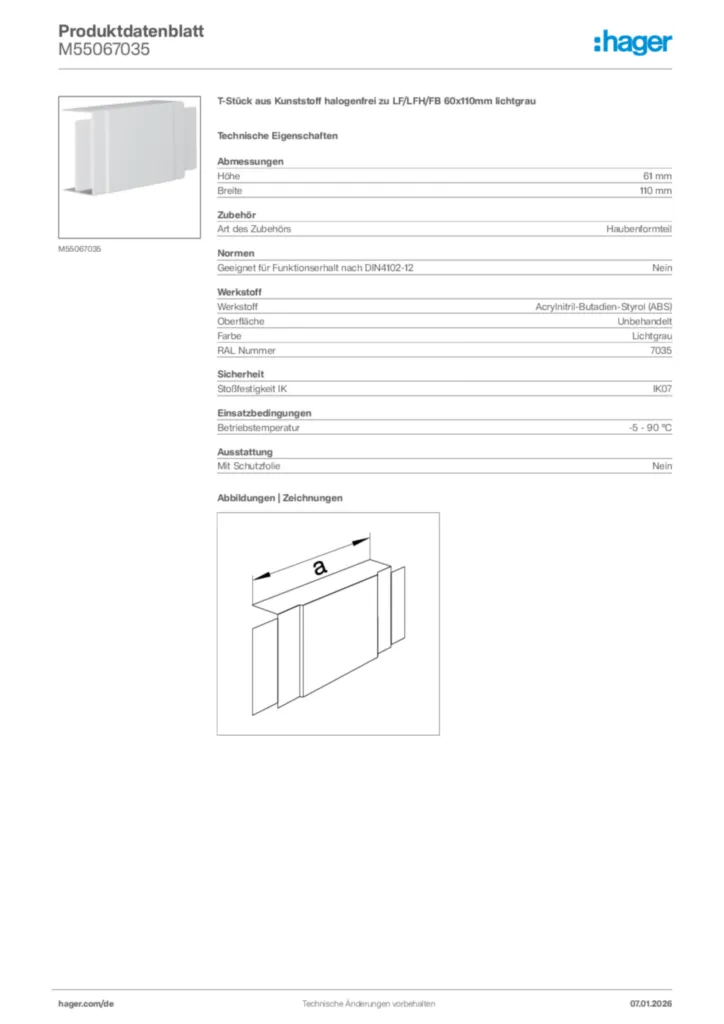

Produktbild

Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

  • Produktbild für M55067035

  • Technik-Broschüre

  • Gut aufgestellt mit Wandinstallationssystemen von Hager

    (12DE0052)

    PDF
    3 MB
  • Service-Broschüre

  • Hager im Zweckbau

    Ein Partner, mit dem Sie planen können (18DE0070)

    PDF
    6 MB
  • Technischer Anhang

  • Technischer Anhang - tehalit.LFH | LFWH

    Stand: 01.01.2020

    PDF
    110 KB
  • Technischer Anhang - Leitungsführung und Raumanschlusssysteme Allgemein

    Stand: 01.01.2020

    PDF
    1 MB
  • Technischer Anhang - tehalit.FB

    Stand: 01.01.2020

    PDF
    103 KB
  • Technischer Anhang - tehalit.LFS

    Stand: 01.01.2020

    PDF
    110 KB
  • EU-Konformitätserklärung

  • CE-Konformitätserklärung für LFHxx - Elektroinstallationskanal für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    41 KB
  • CE-Konformitätserklärung für LFxx, LFExx - Elektroinstallationssystem für Wand und Decke (DE-EN, Stand: 07.2019)

    PDF
    49 KB
  • CE-Konformitätserklärung für FBxx - Kanalsystem Wand- und Deckenbereich (DE-EN, Stand: 07.2019)

    PDF
    38 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Leitungsführungskanal LF
aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 30 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 30 x 60 mm vormontierte anstellbare Rückhalteklammern. Ab Größe 20 x 35 mm mit oder ohne Trennwand und ab Größe 40 x 60 mm mit fester oder einrastbarer Trennwand.

Richtungsänderungen sind mit Hauben-Formteile auszuführen, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installations-System Leitungsführungskanal FB
als Fensterbankkanal aus Kunststoff nach EN 50085-1 zur Leitungsverlegung mit Geräteeinbaumöglichkeit, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände und Kabelrückhalteklammern. Kanalunterteil mit C-Profil zur Befestigung von Geräteeinbaudosen mit Schnellbefestigung und Trennwänden.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, Rückhalteklammern und Trennwandeinbaumöglichkeit. Richtungsänderungen sind mit Formteile auszuführen, offene Kanalenden sind mit Endstücken zu verschließen.

Geräteeinbau: Geräteeinbaudosen, CEE-Geräte, Automateneinbaueinheiten, Blenden, Schalterprogramme und Rahmen.


Hinweis: Bei Größe 100 x 230 mm kein Geräteinbau möglich. Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.
Elektro-Installations-System Leitungsführungskanal LFH
aus halogenfreiem aus Kunststoff nach DIN EN 50085-1 zur Leitungsverlegung, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile, Trennwände, Kabelrückhalteklammern und Kupplungen.

Halogenfreier Kunststoff ist flammwidrig und entwickelt in Verbindung mit Feuchtigkeit, z.B. Löschwasser, keine korrosiven Brandgase. Somit sind elektronische Geräte und Sachwerte besser geschützt.

Kanalunterteil mit vorgestanzter Bodenlochung im Abstand von 125 mm, ab Größe 30 x 45 mm mit vormontierten Kupplungen zur einfachen Ausrichtung bei Ein-Mann-Montage und ab Größe 40 x 60 mm vormontierte anstellbare Rückhalteklammern. Ab Größe 40 x 60 mm mit einrastbarer Trennwand.

Richtungsänderungen sind mit Hauben-Formteile auszuführen, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Hinweis: Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Ausschreibungstext

T-Stück aus Kunststoff halogenfrei zu LF/LFH/FB 60x110mm lichtgrau
T-Stück als Hauben-Formteil zu Leitungsführungskanal.
  • Farbe :lichtgrau
  • RAL Farbnummer :7035
  • Kanalbreite :110 mm
  • Kanalhöhe :61 mm
  • Formteilausführung :Haubenformteil
  • Maß a :190 mm
  • Werkstoff :PC - ABS
  • Oberfläche :unbehandelt
  • Halogenfrei :ja

Fabrikat : Hager oder gleichwertig
Artikel : M55067035
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.

Kopieren oder exportieren in GAEB, HTML, PDF, DOC, ÖNORM, ...

Kopiert !
Exportieren

Technische Fragen?

Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Leitungsführung und Raumanschlusssysteme weiter.

06842 945-9702
*Irrtümer und technische Änderungen vorbehalten | Unverbindliche Preisempfehlung zzgl. MwSt.
