NH3-Sicherungslastschaltleiste 630A 3-polig schaltbar Sicherungsüberwachung

LVSG3CPSU

  • Einbau­einheiten und Anschluss­technik für Vertei­ler­säulen und Kabel­ver­tei­ler­schränke
  • NH-Si­che­rungs­lastschalt­leisten und Zubehör

NH3-Sicherungslastschaltleiste 630A 3-polig schaltbar Sicherungsüberwachung LVSG3CPSU

EAN
7611919362894
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Preis
812,70 €
/ Stück *
812,70 €
/ Stück *
Fachgroßhandel finden

Um Zugang zum Shop zu erhalten, müssen Sie mit Ihrem MyHager-Konto eingeloggt sein.

Einer Liste hinzufügen
Einer Liste hinzufügen

Melden Sie sich an, um eine Produktliste zu erstellen

Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein

Ein Konto erstellen Anmelden
  • Zubehör
  • Technische Merkmale
  • Ökologischer Wert
  • Downloads
  • Weitere Produkte

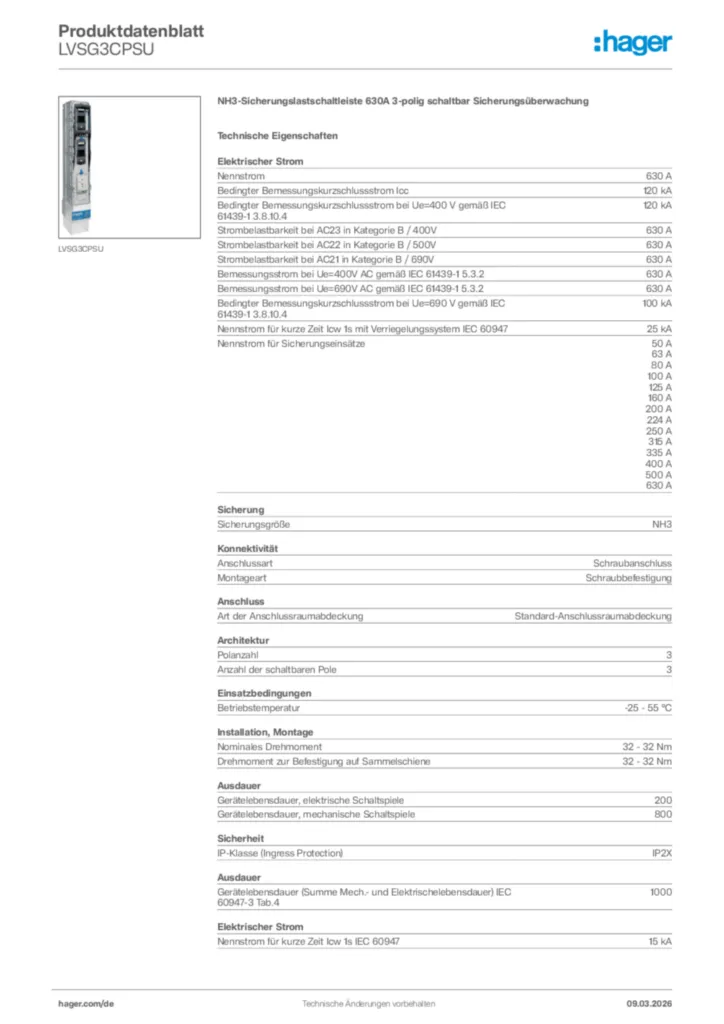

Datenblatt

Vervollständigen Sie Ihr System

Optionales Zubehör

  • Nieder­span­nung HRC Siche­rungs­ein­satz 2 Produkte verfügbar
  • Sammelschie­nen­klemme 1 Produkte verfügbar

Vervollständigen Sie Ihr System

  • Nieder­span­nung HRC Siche­rungs­ein­satz
  • Sammelschie­nen­klemme
  • LNH30144M4T

    NH-Sicherungseinsatz NH3 gTr 400V 144A Mittenmelder Grifflasche spannungsführend
    33,20 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LNH3400M6A

    NH-Sicherungseinsatz NH3 690V aM 400A Kombimelder Grifflasche spannunsgführend
    41,90 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen
  • LVZAVK

    PEN-Anschluss LV 25-300mm² rm re sm se, 35Nm, Klemmschraube M12 Cu/Al-Leiter
    16,50 €  / Stück*
    Einer Liste hinzufügen
    Einer Liste hinzufügen

Technische Merkmale

Elek­tri­scher Strom
  • Nenn­strom
    630 A
  • Strom­belast­bar­keit bei AC22 in Kate­gorie B
    630 A
  • Strom­belast­bar­keit bei AC23 in Kate­gorie B
    630 A
  • Nenn­strom für kurze Zeit Icw 1s IEC 60947
    10 kA
Siche­rung
  • Siche­rungs­größe
    NH3
Konnek­ti­vität
  • Anschlussart
    Schrau­b­an­schluss
Anschluss
  • Anschluss­quer­schnitt bei flexi­blem Leiter
    35 - 300 mm²
  • Anschluss­quer­schnitt bei starrem Leiter
    35 - 300 mm²
  • Anschluss-/­Ste­ckertyp
    Schrau­b­an­schluss
Archi­tektur
  • Polan­zahl
    3
Einsatz­be­din­gungen
  • Betrieb­stem­pe­ratur
    -25 - 55 °C
Instal­la­tion, Montage
  • Nomi­nales Dreh­mo­ment
    32 - 32 Nm
Ausdauer
  • Gerä­te­le­bens­dauer, elek­tri­sche Schaltspiele
    200
  • Gerä­te­le­bens­dauer, mecha­ni­sche Schaltspiele
    800
Sicherheit
  • IP-Klasse (Ingress Protec­tion)
    IP2X
Span­nung
  • Isola­ti­onss­pan­nung Ui
    1000 V
  • Stoß­span­nungs­fes­tig­keit
    8 kV
Abmes­sungen
  • Abstand Sammelschienen
    185 mm
  • Höhe
    671 mm
  • Tiefe
    190 mm
Leis­tung
  • Gesamt­ver­lust­leis­tung unter Nenn­strom
    111 W
Frequenz
  • Frequenz
    50 - 60 Hz

Ökologischer Wert

Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren

RoHS-konform Ja

Zertifizierungen und Dokumente

REACH declaration LVSG3CPSU (english)
PDF
103,10 kB
RoHS declaration LVSG3CPSU (english)
PDF
103,84 kB

Downloads

  • Produktbild

    Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

    Bild LVSG3CPSU | Hager Deutschland

    Produktbild LVSG3CPSU

  • Montageanleitung

    Bild Montageanleitung de-CH, en-GB 2024-08-29 | Hager Deutschland

    Montageanleitung de-CH, en-GB 2024-08-29

    PDF
    366,80 kB
    Bild Montageanleitung für LVDR1260CP, LVSG1AP, LVSR1VP, LVTR1000CKP - NH-SicherungslastschaltleistEN-TRennleisten (DE-NO-EN-FR-ES-PL-DA-NL, Stand: 03.2011) | Hager Deutschland

    Montageanleitung für LVDR1260CP, LVSG1AP, LVSR1VP, LVTR1000CKP - NH-SicherungslastschaltleistEN-TRennleisten (DE-NO-EN-FR-ES-PL-DA-NL, Stand: 03.2011)

    Montageanleitung International 2011-03-31

    PDF
    4,05 MB

  • Konformitätserklärung

    Bild Konformitätserklärung en-GB 2025-03-31 | Hager Deutschland

    Konformitätserklärung en-GB 2025-03-31

    PDF
    317,59 kB
    Bild Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014) | Hager Deutschland

    Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)

    Konformitätserklärung International 2019-01-07

    PDF
    615,53 kB
