NH-Sicherungs-Lastschaltleiste / Schaltleiste LV NH00, 185mm, 3-polig, M8 Haken LVSG00SPX
Die NH-Sicherungs-Lastschaltleiste LV NH00 185mm ist ein 3-poliger NH-Trenner mit M8 Hakenbefestigung, geeignet für den Einsatz in Niederspannungsverteilungen. Die Schaltleiste unterstützt NH00-Sicherungen, ermöglicht eine effiziente Leistungsverteilung und bietet sicheren Betrieb durch einfache Handhabung und Wartung. Ideal für den Aufbau von Hauptverteilungen oder Unterverteilern.
EAN
4049857124497
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
Passende Tools
Preis
292,00 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 1 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Kabelklemmenanschluss 1 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Optionales Zubehör
Passend zu
-
UE51K0Baustein, universN, 750x250mm, für Sammelschienensystem 185mm, 3 polig, waag.
441,10 € / Stück* -
UE51K1NBaustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
508,80 € / Stück* -
UE52K4NBaustein, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
619,30 € / Stück*
Technische Merkmale
-
AT_AcceptableCurrentRatingAC23B400V160 A
-
AT_AcceptableCurrentRatingAC22B500V160 A
-
AT_AcceptableCurrentRatingAC21B800V63 A
-
AT_AcceptableCurrentRatingAC22B690V160 A
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Konnektivität
-
AnschlussartSchraubanschluss
Anschluss
-
Anschlussquerschnitt bei flexiblem Leiter2.5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter2.5 - 95 mm²
-
Anschluss-/SteckertypM8 Anschluss
Architektur
-
Polanzahl3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment14 - 14 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG00SPX
-

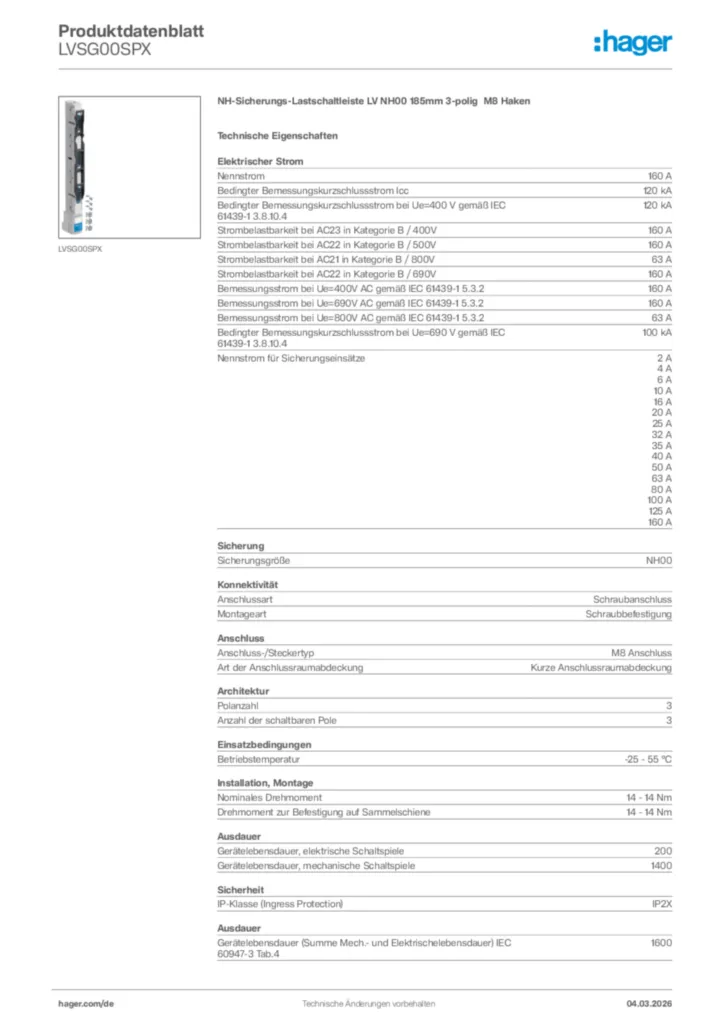

Produktdatenblatt
Hager Produktdatenblatt LVSG00SPX
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 Haken
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Bh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Montageanleitung für LVSG00RP, LVSR00SP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm (DE, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,36 MB
Notice d´instructuion pour sectionneur HPC á fusibles 00/185 3P Bh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Produktzertifikat
Manufacturer's declaration 800V LV*
Produktzertifikat en-GB, de-DE 2020-03-23
PDF146,25 kB -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
ZAY60138Berührschutzabdeckung, Zubehör, über Sammelschienen, 750 x 100 mmPreis92,00 €/ Stück * -
2
ZAY47930Berührschutzabdeckung, Zubehör, über Sammelschienen, 560 x 102 mmPreis41,70 €/ Stück * -
3
LVSG00RPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis326,80 €/ Stück * -
4
LVZDU1-3Blindgerät für Reserveplatz Gr.1-3Preis113,30 €/ Stück * -
5
LVSG00TRPXNH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig DirektanschlussPreis352,10 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig M8 Haken
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M8, mit drehbaren Montagehaken.
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG00SPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Universalanschluss Schraube M8, mit drehbaren Montagehaken.
Anschlussquerschnitt bei flexiblem Leiter: 2.5 - 95 mm²
Anschlussquerschnitt bei starrem Leiter: 2.5 - 95 mm²
Anschluss-/Steckertyp: Schraubanschluss
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 14 - 14 Nm
Isolationsspannung Ui: 1000 V
Gerätelebensdauer, elektrische Schaltspiele: 200
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG00SPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
