Die NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig bietet einen Direktanschluss für Sammelschienen mit 185 mm Abstand. Sie unterstützt 160 Ampere und ist nach DIN EN 60947-3 sowie IEC 60947-3 zertifiziert. Die Einheit umfasst einen plombierbaren Griff mit Berührungsschutz und ein verschiebbares Klarsichtfenster zur Spannungsprüfung. Sie verfügt über eine Rahmenklemme für bis zu 95 mm² und drehbare Montagehaken.
EAN
4049857124527
Marke
Hager
VPE
1 Stück
Preisgruppe
H603
NH-Sicherungs-Lastschaltleiste LV NH00 185 mm 3-polig Direktanschluss LVSG00RPX
Preis
326,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Hutschienenadapter 1 Produkte verfügbar -
Abdeckungen/Blenden/Blendrahmen 1 Produkte verfügbar -
Sammelschienenklemme 2 Produkte verfügbar
Kompatible Produkte
-
Passend zu 3 Produkte verfügbar
Optionales Zubehör
Passend zu
-
UE51K0Baustein, universN, 750x250mm, für Sammelschienensystem 185mm, 3 polig, waag.
441,10 € / Stück* -
UE51K1NBaustein, universN, 750x250mm, für 1 NH1-3 Leiste auf Sammelschienensystem 185mm
508,80 € / Stück* -
UE52K4NBaustein, universN, 750x500mm, für 4 NH1-3 Leiste auf Sammelschienensystem 185mm
619,30 € / Stück*
Technische Merkmale
Elektrischer Strom
-
Nennstrom160 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V gemäß IEC 61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V160 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V160 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V63 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 690V160 A
-
Bemessungsstrom bei Ue=400V AC gemäß IEC 61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=690V AC gemäß IEC 61439-1 5.3.2160 A
-
Bemessungsstrom bei Ue=800V AC gemäß IEC 61439-1 5.3.263 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V gemäß IEC 61439-1 3.8.10.4100 kA
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 160 A
-
Nennstrom für kurze Zeit Icw 1s IEC 609475 kA
Sicherung
-
SicherungsgrößeNH00
Konnektivität
-
AnschlussartDirektanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschlussquerschnitt bei starrem Leiter (RE)2,5 - 95 mm²
-
Anschlussquerschnitt bei starrem Leiter (SE)2,5 - 95 mm²
-
Anschluss-/SteckertypRahmenklemme
-
Anschlussquerschnitt bei flexiblem Leiter (SM)2,5 - 95 mm²
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
-
Anschlussquerschnitt bei flexiblem Leiter (RM)2,5 - 95 mm²
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole3
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment5 - 5 Nm
-
Drehmoment zur Befestigung auf Sammelschiene14 - 14 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
-
Gerätelebensdauer (Summe Mech.- und Elektrischelebensdauer) IEC 60947-3 Tab.41600
Sicherheit
-
IP-Klasse (Ingress Protection)IP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8 kV
-
Bemessungsbetriebsspannung Ue690 - 690 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe671 mm
-
Tiefe123 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom22 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert12 W
-
Verlustleistung bei Volllast58 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendNein
Werkstoff
-
Enthält recyceltes Material (% des gesamten Kunststoffgewichts)0
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LVSG00RPX
-

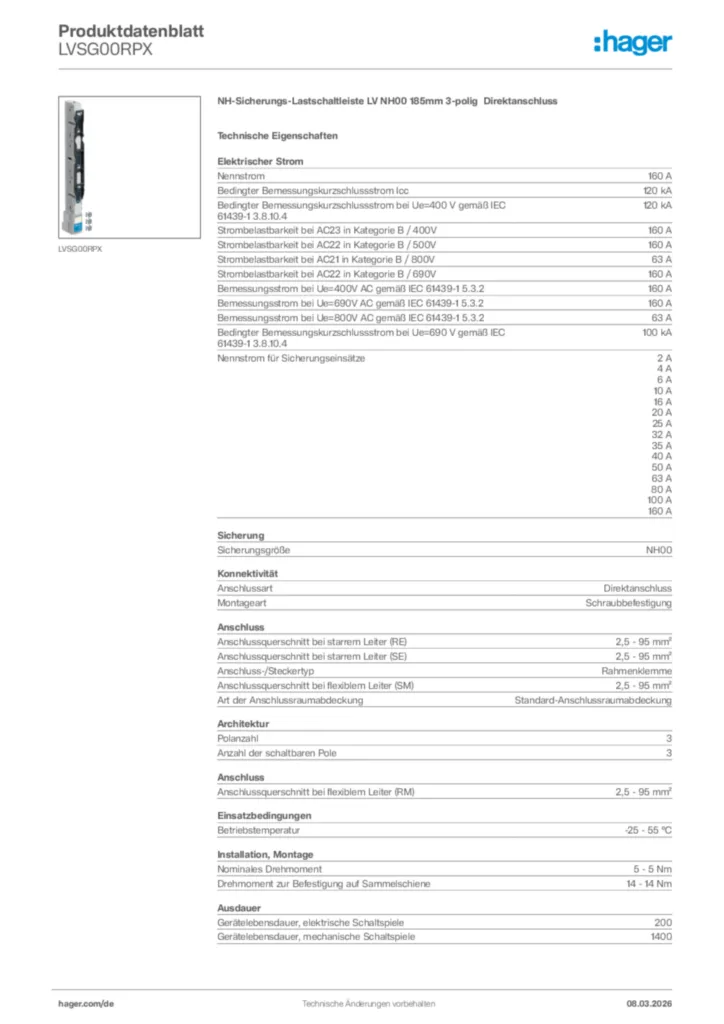

Produktdatenblatt
Hager Produktdatenblatt LVSG00RPX
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
PDF -
Montageanleitung
Manual for NH Fuse-Switches, vertical design 00/185 mm 3P Bh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB
Montageanleitung für LVSG00RP, LVSR00SP - NH-Sicherungs-Lastschaltleiste LV NH00 185 mm (DE, Stand: 09.2017)
Montageanleitung en-GB, es-ES, fr-FR, de-DE, pl-PL 2017-09-20
PDF4,36 MB
Notice d´instructuion pour sectionneur HPC á fusibles 00/185 3P Bh
Montageanleitung en-GB, es-ES, fr-FR, pl-PL 2017-09-20
PDF4,36 MB -
Tipps
Hager Tipp 34
Niederspannungs-Schaltgerätekombinationen (20DE0088)
PDF3,01 MB -
Technischer Anhang (Einzelprodukt)
Verlustleistungsdatenblatt
Technischer Anhang (Einzelprodukt) de-DE 2021-10-20
PDF847,80 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-09-14
PDF772,30 kB
EU Declaration of Conformity
Konformitätserklärung en-GB, de-DE 2023-02-07
PDF772,51 kB
Zertifikat für LVDRxx, LVS0xx, LVSGxx, LVSRxx, LVSWxx, LVTGxx, LVTRxx - Sicherungs-LastschaltleistEN-TRennleisten (Stand: 11.2014)
Konformitätserklärung International 2019-01-07
PDF615,53 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LVZ00DA185K-185Doppeladapter 185 auf 185mm für LV 2x NH00, Anschluss mittels EingangsklemmePreis188,80 €/ Stück * -
2
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRATPreis2,95 €/ Stück * -
3
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit KabelhalterPreis90,60 €/ Stück * -
4
LVZ00DA185-185Doppeladapter 185 auf 185 zur Montage von zwei LVSG00185… auf SammelschienePreis140,40 €/ Stück *
-
5
LVZ00DA60-185SDoppeladapter LV mit Ausgleichsblende 2xNH00/60mm auf 185mm SammelschienenPreis142,70 €/ Stück *
Ausschreibungstext
NH-Sicherungs-Lastschaltleiste LV NH00 185mm 3-polig Direktanschluss
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm², mit drehbaren Montagehaken.
Anschlussquerschnitt bei starrem Leiter (RE): 2,5 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Anschlussquerschnitt bei flexiblem Leiter (SM): 2,5 - 95 mm²
Anschlussquerschnitt bei flexiblem Leiter (RM): 2,5 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 5 - 5 Nm
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Isolationsspannung Ui: 1000 V
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG00RPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
NH00-Sicherungs-Lastschaltleiste 160 A, für Sammelschienenmontage Abstand 185 mm. Nach DIN EN 60947-3 und IEC 60947-3 geeignet für NH-Sicherungseinsätze nach DIN 43620-1. Bestehend aus 3-poligem Schaltleistenunterteil und plombierbarem Griffeinsatz, Berührungsschutz am Griff, mit verschiebbarem Klarsichtfenster zur Spannungsprüfung, allpolig schaltend, mit Rahmenklemme 95 mm², mit drehbaren Montagehaken.
Anschlussquerschnitt bei starrem Leiter (RE): 2,5 - 95 mm²
Anschluss-/Steckertyp: Rahmenklemme
Anschlussquerschnitt bei flexiblem Leiter (SM): 2,5 - 95 mm²
Anschlussquerschnitt bei flexiblem Leiter (RM): 2,5 - 95 mm²
Betriebstemperatur: -25 - 55 °C
Nominales Drehmoment: 5 - 5 Nm
IP-Klasse (Ingress Protection): IP2X
Nennstrom für kurze Zeit Icw 1s IEC 60947: 5 kA
Isolationsspannung Ui: 1000 V
Abstand Sammelschienen: 185 mm
Höhe: 671 mm
Tiefe: 123 mm
Verlustleistung des Gerätes + einer mittleren Leitungslänge von 0,7m/pol: 38,46 W
Gesamtverlustleistung unter Nennstrom: 22 W
Frequenz: 50 - 60 Hz
Fabrikat : Hager oder gleichwertig
Artikel : LVSG00RPX
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
