Sicherungselement 3P 25A 500V L31 3PLE LS403
EAN
3250614123702
Marke
Hager
VPE
4 Stück
Preis auf Anfrage
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Auslaufprodukt: bitte wenden Sie sich für Verfügbarkeit und Lieferzeit an Ihren Elektro-Fachgroßhändler
Technische Merkmale
Abmessungen
-
Höhe83 mm
-
Breite54 mm
-
Tiefe75 mm
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom25 A
-
Nennstrom für Sicherungseinsätze2 A, 4 A, 6 A, 8 A, 10 A, 12 A, 16 A, 20 A, 25 A
Kapazität
-
Anzahl Module3
Nur für den internen Gebrauch
-
Anzahl der halben Platzeinheiten von 17,5 mm6
Einsatzbedingungen
-
Betriebstemperatur-5 - 50 °C
Installation, Montage
-
Nominales Drehmoment2,20 - 2,20 Nm
-
Montage aufDIN Schiene
Leistung
-
Gesamtverlustleistung unter Nennstrom9,30 W
Spannung
-
Isolationsspannung Ui690 V
-
VersorgungsspannungsartAC
Sicherheit
-
IP-Klasse (Ingress Protection)IP20
Anschluss
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei flexiblem Leiter0,75 - 16 mm²
-
Anschlussquerschnitt des Eingangs und Ausgangs mit Schrauben, bei massivem Leiter1 - 25 mm²
Sicherung
-
Sicherungsgröße8.5 x 31.5
Abdeckung, Tür
-
VerriegelbarJa
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LS403
-

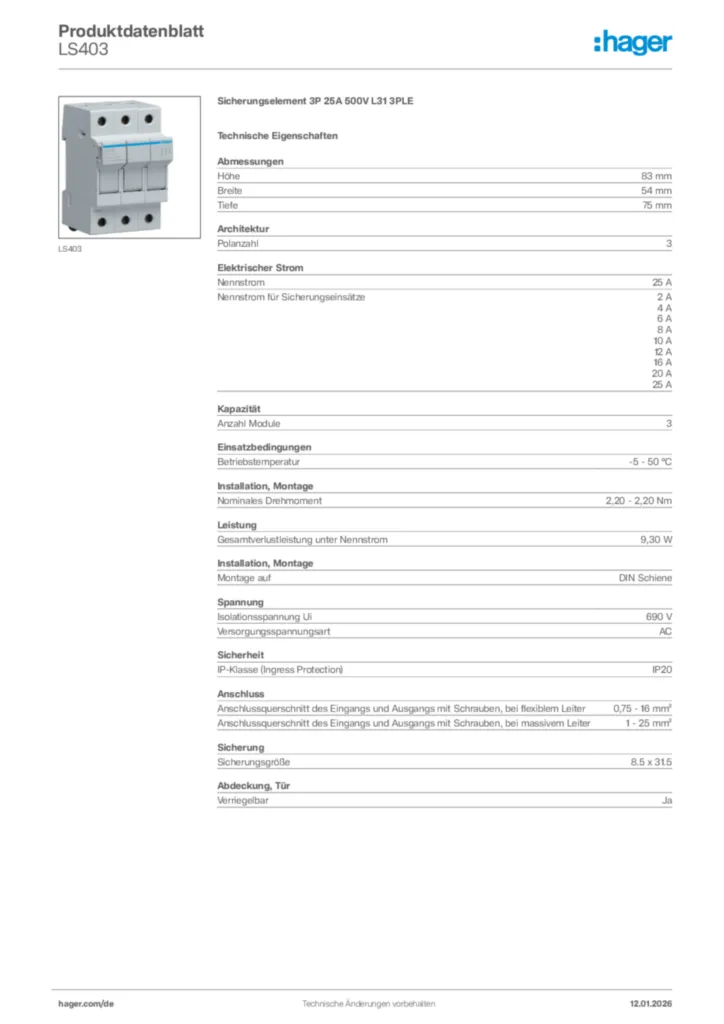

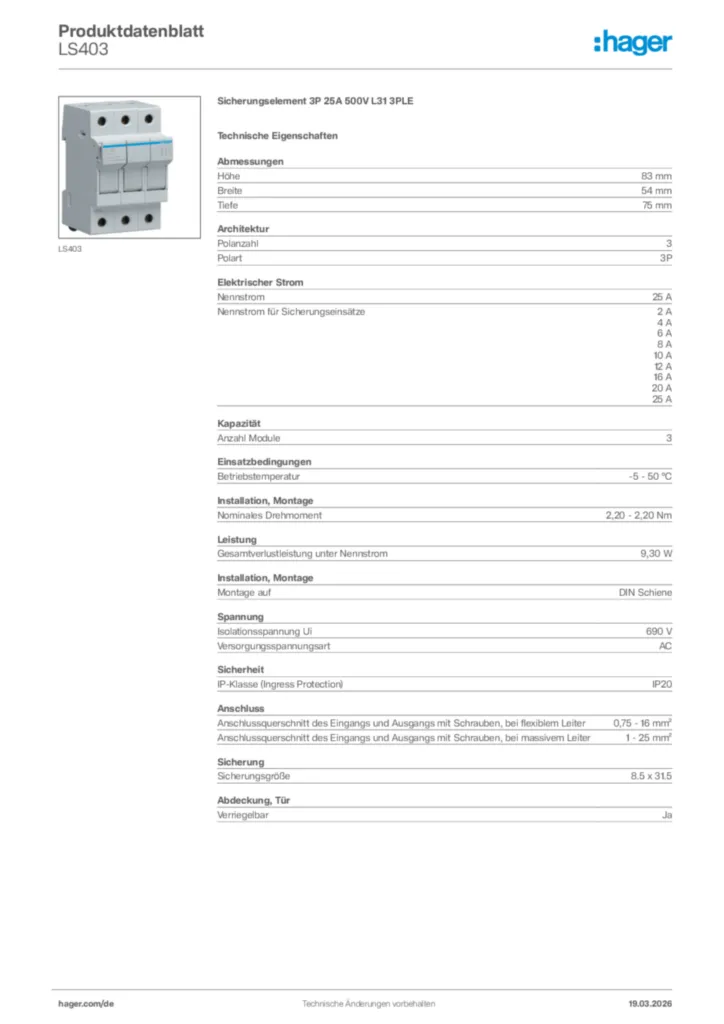

Produktdatenblatt
