Deutschland
EAN
4049857169603
Marke
Hager
VPE
1 Stück
Preisgruppe
H630
NH3-HR3P-LLK, 1W600-5S, auf SKL LLK657
Preis
1.587,80 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Wählen Sie Ihren Fachgroßhandel
Wählen Sie Ihren Händler aus, um auf Ihre professionellen Preise zuzugreifen und online einzukaufen
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennschalter mit Sicherungen Zubehör 5 Produkte verfügbar
Optionales Zubehör
-
LLZ025Bausatz Kabelschottung für NH2-3 mit Montagerahmen
101,80 € / Stück* -
LLZ027LL Buchsenleiste 16-polig für NH00-3
32,00 € / Stück* -
LLZ029
Einschaltsperre für NH2-3, Modulhöhe 150mm
12,30 € / Stück* -
LLZ030Auszugwerkzeug für NH00-3
27,70 € / Stück* -
LLZ022Bausatz Leistenführung für NH2-3, links+rechts, Modulhöhe 150mm
36,70 € / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeNH3
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom630 A
-
Strombelastbarkeit bei AC23 in Kategorie B630 A
Installation, Montage
-
Nominales Drehmoment30 - 30 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
Leistung
-
Gesamtverlustleistung unter Nennstrom295 W
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Abmessungen
-
Höhe149,50 mm
-
Breite280 mm
-
Länge590 mm
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit Uimp8000 V
Kabel
-
KabeleinführungspositionSeite
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.
Produktbild LLK657
-

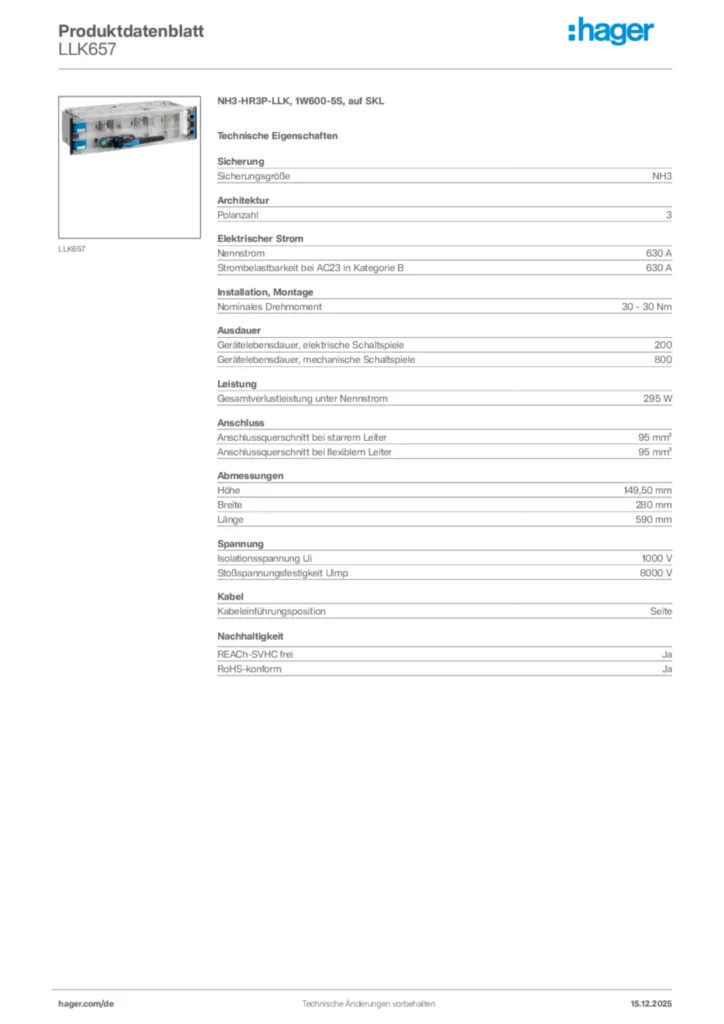

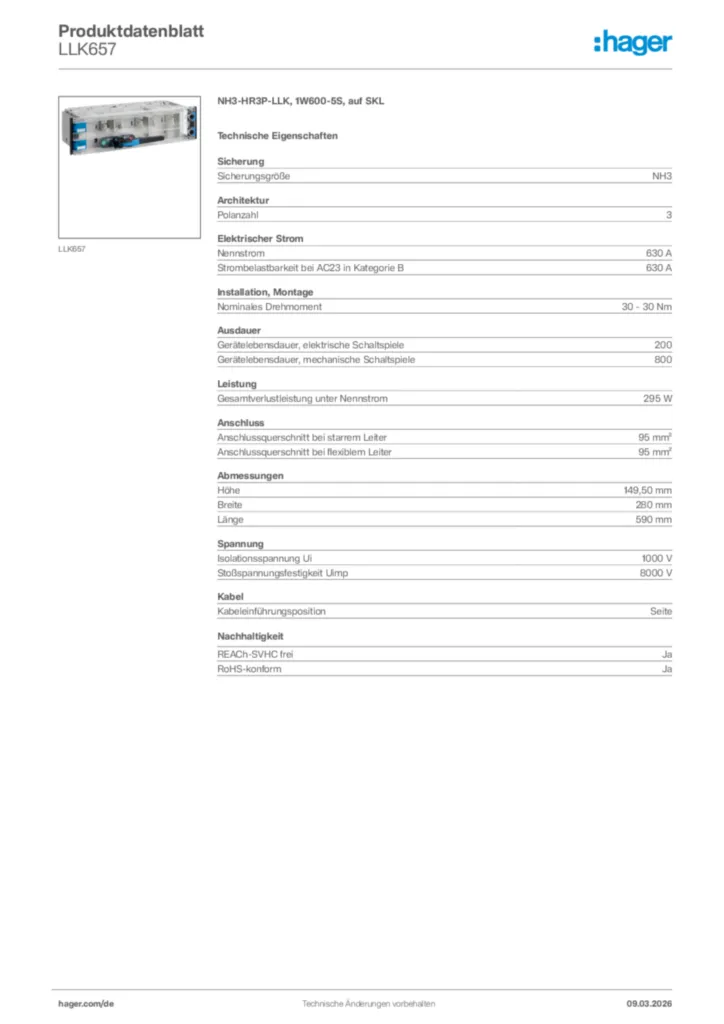

Produktdatenblatt
Hager Produktdatenblatt LLK657
NH3-HR3P-LLK, 1W600-5S, auf SKL
PDF -
Montageanleitung
Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22
PDF2,25 MB -
Sicherheitsdatenblatt
Herstellererklärung LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB
Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LLK120NH3-NR3P-LLK, 3W600-5S, 1S+1Ö auf SKLPreis1.676,70 €/ Stück * -
2
LLD657NH1-HR3P-LLD, 1W250-5S, auf SKLPreis1.007,70 €/ Stück * -
3
LLD653NH1-HR3P-LLD, 1W250-5M, Bimetallmessgerät 15minPreis1.327,60 €/ Stück * -
4
LLK001NH3-NR3P-LLK, Standardausführung ohne GerätezubehörPreis1.364,30 €/ Stück * -
5
LLD075NH1-NR3P-LLD, 1W250-5M, DreheisenmessgerätPreis1.065,10 €/ Stück *
Ausschreibungstext
NH3-HR3P-LLK, 1W600-5S, auf SKL
Lasttrennschalter mit Sicherung in Leistenbauform nach DIN EN 60947-3 für Waagrecht- oder Senkrechteinbau, mit bedienerunabhängiger Kraftspeicherbetätigung mittels Sprungschaltwerk und Drehhebel-Handantrieb, mit Doppelunterbrechung (Trennung vor und nach den NH-Sicherungen), mit Leistenführungen zum gefahrlosen Kontaktieren unter Spannung auf das Feldverteilschienensystem mit Sammelschienenmitten-abstand 185mm, mit 3 Einschubkontakten steckbar zur Feldverteilschiene, mit Stellungsanzeige frontseitig, abschließbar durch das Anbringen von Vorhängeschlössern in Aus- und Einstellung, Deckelverriegelung mit 3mm Doppelbart-Verschluss, Deckel plombierbar. Zusätzlich mit eingebautem Wandler 600/5 A mit Schließer auf externer Steckerleiste.
Sicherungsgröße: NH3
Polanzahl: 3
Nennstrom: 630 A
Strombelastbarkeit bei AC23 in Kategorie B: 630 A
Nominales Drehmoment: 30 - 30 Nm
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer, mechanische Schaltspiele: 800
Gesamtverlustleistung unter Nennstrom: 295 W
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Höhe: 149,50 mm
Breite: 280 mm
Länge: 590 mm
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 8000 V
Kabeleinführungsposition: Seite
Fabrikat : Hager oder gleichwertig
Artikel : LLK657
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter mit Sicherung in Leistenbauform nach DIN EN 60947-3 für Waagrecht- oder Senkrechteinbau, mit bedienerunabhängiger Kraftspeicherbetätigung mittels Sprungschaltwerk und Drehhebel-Handantrieb, mit Doppelunterbrechung (Trennung vor und nach den NH-Sicherungen), mit Leistenführungen zum gefahrlosen Kontaktieren unter Spannung auf das Feldverteilschienensystem mit Sammelschienenmitten-abstand 185mm, mit 3 Einschubkontakten steckbar zur Feldverteilschiene, mit Stellungsanzeige frontseitig, abschließbar durch das Anbringen von Vorhängeschlössern in Aus- und Einstellung, Deckelverriegelung mit 3mm Doppelbart-Verschluss, Deckel plombierbar. Zusätzlich mit eingebautem Wandler 600/5 A mit Schließer auf externer Steckerleiste.
Sicherungsgröße: NH3
Polanzahl: 3
Nennstrom: 630 A
Strombelastbarkeit bei AC23 in Kategorie B: 630 A
Nominales Drehmoment: 30 - 30 Nm
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer, mechanische Schaltspiele: 800
Gesamtverlustleistung unter Nennstrom: 295 W
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Höhe: 149,50 mm
Breite: 280 mm
Länge: 590 mm
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit Uimp: 8000 V
Kabeleinführungsposition: Seite
Fabrikat : Hager oder gleichwertig
Artikel : LLK657
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
