NH1-HR3P-LLD, 1W250-5M, Dreheisenmessgerät LLD651
EAN
4049857146505
Marke
Hager
VPE
1 Stück
Preisgruppe
H630
Passende Tools
Preis
1.168,10 €
/ Stück
*
Melden Sie sich an, um eine Produktliste zu erstellen
Um Produktlisten zu erstellen, müssen Sie in Ihrem myHager-Konto angemeldet sein
Vervollständigen Sie Ihr System
Optionales Zubehör
-
Trennschalter mit Sicherungen und Zubehör 6 Produkte verfügbar
Vervollständigen Sie Ihr System
-
LLZ021
Bausatz Leistenführung für NH1, links+rechts, Modulhöhe 75mm
31,80 € / Stück* -
LLZ024Bausatz Kabelschottung für NH1
41,20 € / Stück* -
LLZ026Durchgreifschutz für Leistenführung Größe NH1
5,50 € / Stück* -
LLZ027LL Buchsenleiste 16-polig für NH00-3
32,00 € / Stück* -
LLZ030Auszugwerkzeug für NH00-3
27,70 € / Stück* -
LLZ032Reserveplatzabdeckung, transparent, ohne Lüftung, Modulhöhe 75mm
66,70 € / Stück*
Technische Merkmale
Sicherung
-
SicherungsgrößeNH1
Architektur
-
Polanzahl3
Elektrischer Strom
-
Nennstrom250 A
-
Strombelastbarkeit bei AC23 in Kategorie B250 A
Installation, Montage
-
Nominales Drehmoment15 - 15 Nm
Ausdauer
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele1400
Leistung
-
Gesamtverlustleistung unter Nennstrom82 W
Anschluss
-
Anschlussquerschnitt bei starrem Leiter95 mm²
-
Anschlussquerschnitt bei flexiblem Leiter95 mm²
Abmessungen
-
Höhe74,50 mm
-
Breite590 mm
-
Länge280 mm
Spannung
-
Isolationsspannung Ui1000 V
-
Stoßspannungsfestigkeit8000 V
Kabel
-
KabeleinführungspositionSeite
Ökologischer Wert
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fußabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
Zertifizierungen und Dokumente
Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

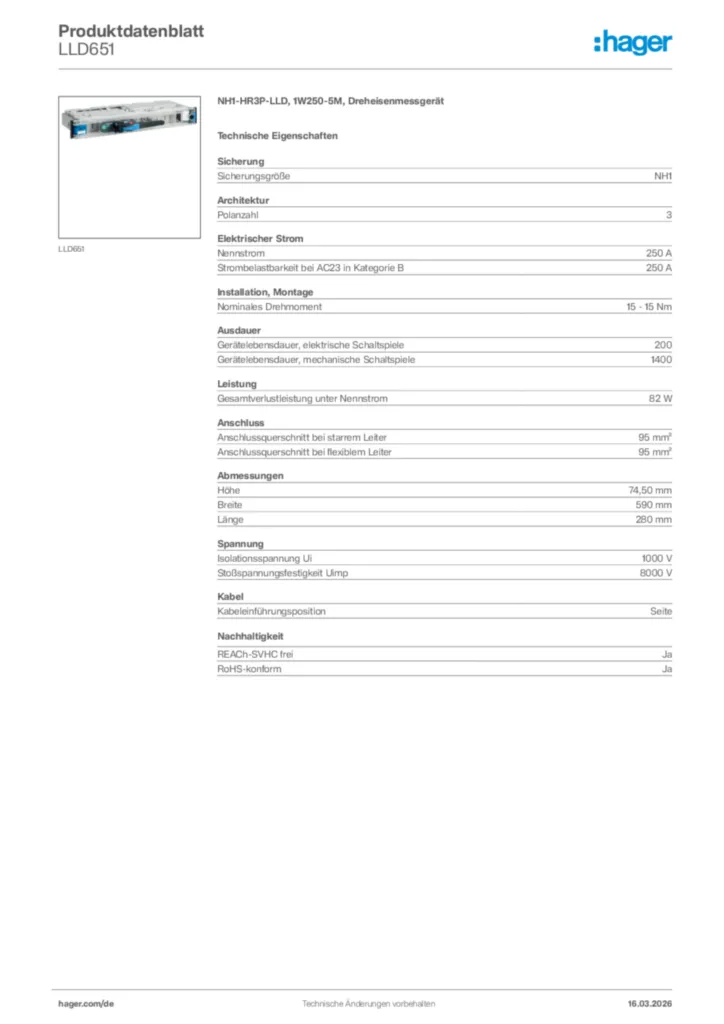

Produktbild LLD651
-
Montageanleitung
Montageanleitung für LLxx - NUR REFERENZ VERWENDEN (DE-EN-FR-NL, Stand: 01.2018)
Montageanleitung en-GB, fr-FR, de-DE, nl-NL 2014-01-22
PDF2,25 MB -
Technischer Anhang (mehrere Produkte)
Technischer Anhang - Serie LL
Stand: 01.04.2022
PDF2,93 MB -
Sicherheitsdatenblatt
Herstellererklärung LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB
Manufacturer Declaration LLAxxx-LLLxxx NH00-NH3
Sicherheitsdatenblatt en-GB, de-DE 2017-08-02
PDF296,17 kB -
Tools
Hagerplan - Der Ausschreibungstextkonfigurator
Ausschreiben leicht gemacht
URL -
Konformitätserklärung
Konformitätserklärung für Lastttrenschalter mit Sicherungen / Grundgerät 3 und 4 polig, AC690V, Baugrössen 1
Konformitätserklärung International 2019-01-22
PDF346,22 kB
Mehr Downloads
Weitere Produkte zu diesem System
-
5
-
1
LLA001NH00-NR3P-LLA, Standardausführung ohne GerätezubehörPreis456,90 €/ Stück * -
2
LLA003NH00-NR3P-LLA, elektr. Sicherungsüberwachung auf SKLPreis869,40 €/ Stück * -
3
LLA075NH00-NR3P-LLA, 1W150-5M, DreheisenmessgerätPreis711,00 €/ Stück * -
4
LLA077NH00-NR3P-LLA, 1W150-5M, Bimetallmessgerät 15minPreis870,30 €/ Stück * -
5
LLA081NH00-NR3P-LLA, 1W150-5S, auf SKLPreis550,60 €/ Stück *
Ausschreibungstext
NH1-HR3P-LLD, 1W250-5M, Dreheisenmessgerät
Lasttrennschalter mit Sicherung in Leistenbauform nach DIN EN 60947-3 für Waagrecht- oder Senkrechteinbau, mit bedienerunabhängiger Kraftspeicherbetätigung mittels Sprungschaltwerk und Drehhebel-Handantrieb, mit Doppelunterbrechung (Trennung vor und nach den NH-Sicherungen), mit Leistenführungen zum gefahrlosen Kontaktieren unter Spannung auf das Feldverteilschienensystem mit Sammelschienenmitten-abstand 185mm, mit 3 Einschubkontakten steckbar zur Feldverteilschiene, mit Stellungsanzeige frontseitig, abschließbar durch das Anbringen von Vorhängeschlössern in Aus- und Einstellung, Deckelverriegelung mit 3mm Doppelbart-Verschluss, Deckel plombierbar. Zusätzlich mit eingebautem Wandler 250/5 A, Dreheisenmessgerät.
Sicherungsgröße: NH1
Polanzahl: 3
Nennstrom: 250 A
Strombelastbarkeit bei AC23 in Kategorie B: 250 A
Nominales Drehmoment: 15 - 15 Nm
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gesamtverlustleistung unter Nennstrom: 82 W
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Höhe: 74,50 mm
Breite: 590 mm
Länge: 280 mm
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 8000 V
Kabeleinführungsposition: Seite
Fabrikat : Hager oder gleichwertig
Artikel : LLD651
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Lasttrennschalter mit Sicherung in Leistenbauform nach DIN EN 60947-3 für Waagrecht- oder Senkrechteinbau, mit bedienerunabhängiger Kraftspeicherbetätigung mittels Sprungschaltwerk und Drehhebel-Handantrieb, mit Doppelunterbrechung (Trennung vor und nach den NH-Sicherungen), mit Leistenführungen zum gefahrlosen Kontaktieren unter Spannung auf das Feldverteilschienensystem mit Sammelschienenmitten-abstand 185mm, mit 3 Einschubkontakten steckbar zur Feldverteilschiene, mit Stellungsanzeige frontseitig, abschließbar durch das Anbringen von Vorhängeschlössern in Aus- und Einstellung, Deckelverriegelung mit 3mm Doppelbart-Verschluss, Deckel plombierbar. Zusätzlich mit eingebautem Wandler 250/5 A, Dreheisenmessgerät.
Sicherungsgröße: NH1
Polanzahl: 3
Nennstrom: 250 A
Strombelastbarkeit bei AC23 in Kategorie B: 250 A
Nominales Drehmoment: 15 - 15 Nm
Gerätelebensdauer, elektrische Schaltspiele: 200
Gerätelebensdauer, mechanische Schaltspiele: 1400
Gesamtverlustleistung unter Nennstrom: 82 W
Anschlussquerschnitt bei starrem Leiter: 95 mm²
Anschlussquerschnitt bei flexiblem Leiter: 95 mm²
Höhe: 74,50 mm
Breite: 590 mm
Länge: 280 mm
Isolationsspannung Ui: 1000 V
Stoßspannungsfestigkeit: 8000 V
Kabeleinführungsposition: Seite
Fabrikat : Hager oder gleichwertig
Artikel : LLD651
gewähltes Fabrikat/Typ: '___________/___________'
liefern, montieren und betriebsfertig anschließen.
Technische Fragen?
Die technische Anwendungsberatung hilft Ihnen persönlich rund um Themen der Installationsverteilungen und Schalt-/Schutzgeräte weiter.
